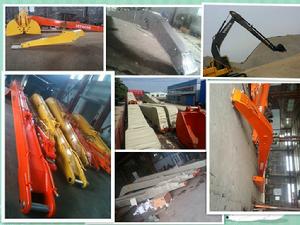

勾機加長臂

勾機加長臂區別於勾機標準臂，標準臂一般較短，加長臂是為了滿足勾機更大的作業範圍，並根據勾機具體參數而特意加長的臂，其作業半徑、挖掘高度、挖掘深度都得以加長，故能較好地滿足挖掘機特定的工況。

勾機加長臂功用及分類

勾機加長臂分為二段式、三段式、四段式，二段式主要適用於土砂、混凝土等建築搬運、高速公路坡面修整及河道疏通清淤及建築基礎、河道、深溝等土石方挖掘作業等；三段式、四段式主要適用於高層建築樓體的拆解等作業等。

勾機加長臂工作參數詳解

機型/參數	PC200-8	PC220-8	PC300LC-7	PC360-7	PC400-7	PC450-7
大小臂總長度	15400mm	18000mm	18000mm	20000mm	22000mm	24000mm
動臂總長	8300mm	10000mm	10000mm	11000mm	12000mm	13000mm
斗桿總長	7100mm	8000mm	8000mm	9000mm	10000mm	11000mm
大小臂總重量	4000kg	4600kg	5200kg	6000kg	6500kg	7000kg
配置斗容量	0.4m3	0.4m3	0.5m3	0.6m3	0.6m3	0.7m3
最大挖掘高度	12510mm	13500mm	13720mm	14920mm	16100mm	17300mm
最大挖掘半徑	15100mm	17300mm	17600mm	19600mm	21600mm	23600mm
最大挖掘深度	11340mm	13000mm	13200mm	15000mm	16500mm	18000mm
運輸高度	2980mm	3160mm	3210mm	3210mm	3400mm	3400mm

勾機加長臂主要配套機重與配置　

10-16噸位勾機可加長到13米，其配置為：挖斗一個、鏟斗油缸一支、銷軸六支、高壓軟管四條、黃油管三條、連桿總成一套、已配好高壓軟管加長大臂（7.1米）與加長小臂（5.9米）各一組、配重一至三噸；

20-22噸位勾機可加長到15.4米，其配置為：挖斗一個、鏟斗油缸一支、銷軸六支、高壓軟管四條、黃油管三條、連桿總成一套、已配好高壓軟管加長大臂（8.22米）與加長小臂（7.16米）各一組、配重一至三噸；

20-25噸位勾機可加長到18米，其配置為：挖斗一個、鏟斗油缸一支、銷軸六支、 高壓軟管四條、黃油管三條、連桿總成一套、已配好高壓軟管加長大臂（10米）與加長小臂（8米）各一組、配重一至三噸；

25-34噸位勾機可加長到20米，其配置為：挖斗一個、鏟斗油缸一支、銷軸六支、 高壓軟管四條、黃油管三條、連桿總成一套、已配好高壓軟管加長大臂（11米）與加長小臂（9米）各一組、配重一至三噸；

35-40噸位勾機可加長到22米，其配置為：挖斗一個、鏟斗油缸一支、銷軸六支、 高壓軟管四條、黃油管三條、連桿總成一套、已配好高壓軟管加長大臂（12米）與加長小臂（10米）各一組、配重一至三噸；

40-50噸位勾機可加長到26米，其配置為：挖斗一個、鏟斗油缸一支、銷軸六支、 高壓軟管四條、黃油管三條、連桿總成一套、已配好高壓軟管加長大臂（14米）與加長小臂（12米）各一組、配重一至三噸。

勾機加長臂製作

一般是採用電腦3D輔助設計系統做應力分析和模擬動作,另外加工設備,員工技能的熟練程度和實際套用知識、經驗、及材質選擇、製作工藝等方面都對挖掘機加長臂的結構強度、使用性能和質量有著關鍵的影響

勾機加長臂設備

由於勾機加長臂屬於大型重工業產品，故需要大型的專用設備才能高效率、高質量的進行作業，如：數控等離子切割機、大型坡口銑邊機、卷板機、大型焊接變位機、大型落地鏜床等。
