加成型矽橡膠

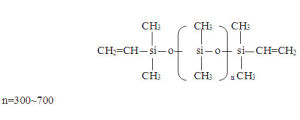

加成型矽橡膠是一種合成橡膠。分子結構如圖：
性能
加成型矽橡膠硫化前膠料的粘度較低，便於灌注，硫化時不放熱，無低分子副產物放出，收縮率小，能深部硫化，操作簡單。硫化後便成為柔軟透明或半透明的彈性體，可在-65~200℃溫度範圍內長期保持彈性。具有優良的電氣性能和化學穩定性、耐水、耐臭氧、耐輻照、耐氣候老化、憎水防潮、防震、良好的低壓縮變形、低燃燒性；具有生理惰性、無毒、無味、以及硫化速度可以用溫度來很順利控制等優點。加成型矽橡膠介紹
雙組分加成型室溫硫化矽橡膠有彈性矽凝膠和矽橡膠之分，前者強度較低，後者強度較高。它們的硫化機理是基於有機矽生膠端基上的乙烯基（或丙烯基）和交鏈劑分子上的矽氫基發生加成反應（氫矽化反應）來完成的在該反應中，含氫化物官能的聚矽氧烷用作交鏈劑（硫化劑）氯鉑酸或其它的可溶性的鉑化合物用作催化劑。
硫化反應是在窒溫下進行的。不放出副產物。由於在交鏈過程中不放出低分子物，因此加成型室溫硫化矽橡膠在硫化過程中不產生收縮。這一類硫化膠無毒、機械強度高、具有卓越的抗水解穩定性（即使在高壓蒸汽下）、良好的低壓縮形變、低燃燒性、可深度硫化、以及硫化速度可以用溫度來控制等優點，因此是目前國內外大力發展的一類矽橡膠
加成室溫硫化矽橡膠的包裝方式一般是分M、N兩種組分進行包裝：將催化劑和含乙烯基有能團的有機矽聚合物作為一種組分；含氫的聚矽氧烷交鏈劑作另一種組分。
高強度的加成型室溫硫化矽橡膠由於線收縮率低、硫化時不放出低分子，因此是制模的優良材料。在機械工業上已廣泛用來制模以鑄造環氧樹脂、聚酯樹脂、聚氨酯、聚苯乙烯、乙烯基塑膠、石蠟、低熔點合金、混凝上等。
利用加成型窒溫硫化矽橡膠的高仿真性、無腐蝕、成型工藝簡單、易脫模等特點，適用於文物複製和美術工藝品的複製。
關於雙組份矽橡膠的問題
1、雙組份矽橡膠可以用作“服裝、鞋、帽上使用的標牌膠”嗎？2、這種雙組份矽橡膠哪裡可以買到？價格大概是多少？
加成型雙組分矽橡膠可以用做各類服裝標牌，業內人士一般稱之為標牌膠或商標膠。其機械強度要求如下：
拉伸強度：≥5MPA；撕裂強度≥14KN/M；伸長率≥200%；硬度40±2（以上為日本產矽橡膠性能）。
此類矽橡膠的成本比模具膠和高溫膠都要高，市場價格也較高。但其不同的硫化機理、快速成型過程、優良的加工性能及製品較高的精度是其他各類矽橡膠不能比擬的。
