前蘇聯БГ-15式40mm槍掛榴彈發射器

產品名稱:БГ-15式40mm槍掛榴彈發射器
40mmПодствольный Γранатомёт БГ-15
生產單位:
現狀:裝備
用途:殺傷點面有生目標

概 述

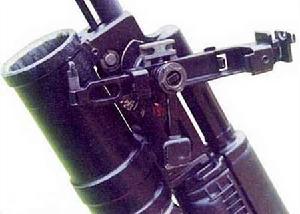

裝在AK-74式步槍上的БГ-15式40mm槍掛榴彈發射器
БГ-15式槍掛榴彈發射器是前蘇聯研製生產的,於1984年首次在阿富汗戰場露面。它可為步兵提供近距離火力支援,殺傷點面有生目標。

結構特點

БГ-15式榴彈發射器附裝在AK-74式5.45mm突擊步槍上,

前蘇聯БГ-15式40mm槍掛榴彈發射器槍掛榴彈發射器
具有結構簡單、操作簡便、與步槍分解結合迅速的特點。在發射一枚榴彈後,可接著用步槍進行壓制火力點射。
1.發射器
該發射器是前裝式單發榴彈發射器,由發射管、擊發裝置、連線座、瞄準裝置和帶指形孔小握把組成。發射管用鋼製成,內有12條右旋膛線,其所發射榴彈彈帶上有預製導槽,導槽與膛線吻合。連線座用來固定發射管,閂體通過軸銷和保險機構固定在擊發裝置上,而閂體與發射管採用嚙合連線,卡筍定位。連線座上的“⊥”形槽與步槍上的刺刀座配合。發射器與步槍的分解結合,依靠連線座上的鎖定銷固定或解脫。
扣下扳機時,扳機帶動擊針後移並壓縮擊針簧。後移約10mm時釋放擊針,完成擊發過程。擊發裝置左側裝有保險機構和退彈頂桿,小握把與擊發裝置相連。此外,擊發裝置用一連桿鎖住擊針,只有將發射器裝在步槍上,才能使連桿解脫擊針。
2.瞄準裝置
該發射器採用旋臂式準星照門瞄準具,同時還備有用於間接瞄準射擊的重錘式瞄準具。瞄準具安裝在發射器連線座左側。瞄準具上有三條刻線,分別標著2、3和42字樣,表示對應的發射距離為200m、300m和420m。
3.彈藥
該發射器發射兩種裝有高爆破片殺傷、撞擊式彈頭引信的榴彈,其中:一種長118mm,質量266g;另一種長101mm,質量250g。

性能數據

口徑-------------------------------------------------40mm
初速-------------------------------------------------80m/s
最大射程---------------------------------------------450m
戰鬥射速---------------------------------------------7~10發/min
發射方式---------------------------------------------單發
供彈方式---------------------------------------------手工裝填
發射器長---------------------------------------------350mm
發射器質量-------------------------------------------1.5kg
瞄準裝置---------------------------------------------旋臂式準星照門瞄準具
配用彈種---------------------------------------------40mm殺傷爆破榴彈
