制動電阻櫃

制動電阻櫃，適用於大功率，大電流的制動設備，試驗測試設備，電梯，起重等變頻器的能耗制動迴路中。

套用場合

電梯、塔吊、起重機大車及吊鉤、提升機、傾斜式帶式輸送機、龍門刨床、油田磕頭機等大功率變頻能耗制動場合。

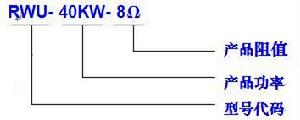

型號定義

制動電阻櫃型號

性能特點

功率範圍:15KW-200KW
電壓範圍:0V-1410V
阻值範圍:0.5Ω-100Ω（±5%）
耐壓:AC2500V/1min 50Hz
電阻額定溫升:375℃,短時/重複40%ED
溫度保護:
1、120℃常閉溫控開關，串接於變頻器主迴路接觸器線圈
2、帶風機的電阻箱，當溫度達到65℃，自動打開散熱風扇進行強制風冷
IP等級:IP20
電阻規格:波紋電阻
接地阻值:DC12V 25A恆流源小於0.1Ω
短時過負荷能力:10倍功耗5秒，7倍10秒
包裝：木箱+PE封裝

與同類產品對比

1、體積更小；
2、考慮熱的層效應，溫度更低；
3、因全部為敷鋁鋅板製作，接地連續性良好；
4、防護等級嚴格的IP20；
5、冷卻風機根據溫度判斷，自動打開。

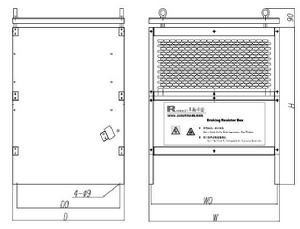

外型尺寸

制動電阻櫃設圖

額定功率（KW）	尺寸（mm）公差±5						重量（Kg）
	D	D0	W	W0	H	帶風機及溫控自動散熱
15	300	255	700	675	500	/	30
20	380	330	700	675	500	/	40
25	460	410	700	675	500
30	600	550	700	675	600	/	54
40	600	550	700	675	600	φ250FZY6-D*2	60
50	600	550	700	675	730	/	74
60	600	550	700	675	730	φ250FZY6-D*2	80
70	600	550	700	675	860	/	96
80	600	550	700	675	860	φ250FZY6-D*2	102
90	600	550	700	675	990	/	125
100	600	550	700	675	990	φ250FZY6-D*2	131
110	600	550	700	675	1120	/	145
120	600	550	700	675	1120	φ250FZY6-D*2	151
130	600	550	700	675	1250	/	180
140	600	550	700	675	1250	φ250FZY6-D*2	190
