分量矩陣切換器

一、概念

分量矩陣切換器,是專為三分量(YUV)視頻信號的顯示切換而設計的高性能智慧型矩陣開關設備,用於將多路分量視頻輸入信號切換到多路分量視頻輸出通道中的任一通道上,簡單的說,就是可以將進來的多路輸入信號中的任意一個顯示到任意一個你指定的顯示器 “矩陣”本身是一個數學概念,它在電子行業里是一類電子產品的簡稱,它的全名叫做“矩陣切換器”。矩陣切換器中的“矩陣”兩字,是引用了高等數學線性代數中的矩陣概念。具體到矩陣切換器這個電子產品中,一般指在多路輸入的情況下有多路的輸出選擇,形成矩陣結構。在生產和生活中,廣大勞動人民的智慧是強大的,因此它就被簡稱做了“矩陣”。 總的來說,矩陣切

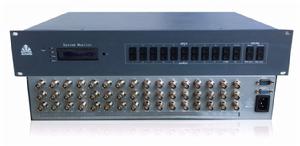

分量矩陣切換器分量矩陣切換器
換器是一類切換多路信號輸入輸出的設備。 通俗的講,矩陣切換器其實就是是將一路或多路音視頻信號分別傳輸給一個或者多個顯示設備,如:兩台電腦主機要共用一個顯示器,矩陣切換器可以將兩台電腦主機上的內容任意切換到同一個或多個顯示器上。 矩陣切換器,按信號源可以分為:VGA、 AV、RGB、HDMI、VD、AD、YB、DVI矩陣切換器等等。 目前,矩陣切換器主要套用是大螢幕拼接,視頻會議工程,音視頻工程、監控等需要用到多路音視頻信號交替使用的工程中。

二、原理

分量視頻接口也叫色差輸出/輸入接口,又叫3RCA。分量視頻接口通常採用YPbPr和YCbCr兩種標識。分量視頻接口/色差端子是在S端子的基礎上,把色度(C)信號里的藍色差(b)、紅色差(r)分開發送,其解析度可達到600線以上,可以輸入多種等級訊號,從最基本的480i到倍頻掃描的480P,甚至720P、1080i等等。如顯示卡上YPbPr接口採用9針S端子(mini-DIN)然後通過色差輸出線將其獨立傳輸。
分量視頻接口是一種高清晰數位電視專業接口(逐行色差YPbPr),可連線高清晰數位訊號機頂盒、衛星接收機、影碟機、各種高清晰顯示器/電視設備。目前可以在投影機或高檔影碟機等家電上看到有YUV YCbCr Y/B-Y/B-Y等標記的接口標識,雖然其標記方法和接頭外形各異但都是色差連線埠。
YPbPr是逐行輸入/輸出,YCbCr是隔行輸入/輸出。分量視頻接口與S端子相比,要多傳輸PB、PR兩種信號,避免了兩路色差混合解碼並再次分離的過程,避免了因繁瑣的傳輸過程所帶來的圖像失真,保障了色彩還原的更準確,保證了信號間互不產生干擾,所以其傳輸效果優於S端子。
具有這個接口的投影機可以和提供這類輸出的電腦、影碟機和DV等設備相連,並可連線數位電視機頂盒收看高畫質的數位電視節目。

三、特性

分量(YUV)矩陣切換器,BNC 接口。是專為三分量(YUV)視頻信號的顯示切換而設計的高性能智慧型矩陣開關設備,用於將各路三分量(YUV)視頻輸入信號切換到各路三分量(YUV)視頻輸出通道中的任一通道上,主要套用於廣播電視工程、多媒體會議廳、大螢幕顯示工程、電視教學、指揮控制中心等結合。本產品帶有斷電現場切換記憶保護、紅外遙控控制功能,並具備 RS232 控制接口,可以方便與個人電腦、遙控系統或各種遠端控制設備。

四、功能

·實現自動增益技術, 帶有斷電現場保護功能;
·自帶輪巡功能,可設定輪巡開關、輪巡時間與輪巡通道;
·提供最多32個用戶自定義的輸出通道配置方案,並可對方案進行儲存與調用;
·通過拼接按鈕控制,實現拼接功能;
·可以通過矩陣控制伺服器IP位址對矩陣進行控制;
·支持面板控制、遙控控制、串口控制方式;
·面板、遙控器鎖定功能;
·恢復設備出廠設定;
·前面板LCD狀態顯示;
·LCD螢幕保護功能;
·蜂鳴器開關設定。

五、參數

基 本
頻寬 350Mhz(-3db)滿載
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大傳播延時 5ns(±1)
切換速度 ≤180ns
視 頻
信號輸入-------
信號類型 三分量視頻信號
接口 BNC 接口
最小電平 0.5Vp-p
最大電平 1.0Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
信號輸出-------
信號類型 三分量視頻信號
接口 BNC 接口
輸出電平 0.7Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
直流補償最大 5mV
同 步-------
輸入/輸出信號類型 TTL
輸入電平 0V-5.0Vp-p:4.0V
輸出電平 5Vp-p
輸入阻抗 510Ω
輸出阻抗 75 Ω
極性 正或負與輸入完全一致)
控制類型
串列控制接口 RS-232,9針母D型接口
波特率與協定波特率 9600
數據位 8位
停止位 1,無奇偶校驗位
串列控制口結構 2=TX,3=RX,5=GND
無線技術 IR 紅外遙控
規 格
電源 100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源
功率 ≤20W
機箱尺寸 標準機架式1-8U
