介紹

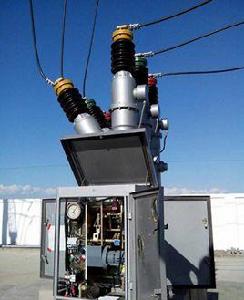

六氟化硫封閉式組合電器，國際上稱為“氣體絕緣開關設備”（Gas Insulated Switchgear）簡稱GIS。 它將一座變電站中除變壓器以外的一次設備，包括斷路器、隔離開關、接地開關、電壓互感器、電流互感器、避雷器、母線、電纜終端、進出線套管等，經最佳化設計有機地組合成一個整體。
特點
可靠性安全性
由於帶電部分全部密封於惰性SF6氣體中，不與外部接觸，不受外部環境的影響，大大提高了可靠性。此外由於所有元件組合成為一個整體，具有優良的抗地震性能。
因帶電部分密封於接地的金屬殼體內，因而沒有觸電危險。SF6氣體為不燃燒氣體，所以無火災危險。
又因帶電部分以金屬殼體封閉，對電磁和靜電實現禁止，噪音小，抗無線電干擾能力強。
適應能力強
適用於環境條件惡劣（如嚴重污穢、冰雹、多風雪、多水露、高海拔、多地震等）地區。
安裝與維護
鋼殼體GIS外形圖安裝周期短。由於實現小型化，可在工廠內進行整機裝配和試驗合格後，以單元或間隔的形式運達現場，因此可縮短現場安裝工期，又能提高可靠性。 因其結構布局合理，滅弧系統先進，
大大提高了產品的使用壽命，因此檢修周期長，維修工作量小，而且由於小型化，離地面低，因此日常維護方便。
斷路器
斷路器組件由三相共箱式斷路器和操動機構組成。每相滅弧室有獨立的絕緣筒封閉。滅弧室為單壓式，採用軸向同步雙向吹弧式工作原理，結構簡單，開斷能力強。
隔離和接地
接地開關可以配手動、電動或電動彈簧機構。手動和電動機構主要用於檢修用接地開關；電動彈簧機構用於具有開合電磁感應電流、靜電感應電流能力和需要關合短路電流的接地開關。
接地開關可用做一次接引線端子，因此，在不需要放掉SF6氣體的條件下，用於檢查電流互感器的變化和測量電阻等。
隔離開關可以配手動、電動或電動彈簧機構。手動和電動機構主要用於無負載電流時分合隔離開關；電動彈簧機構用
| 電壓(KV) | 設備種類 | 占地面積（M²） | 對比百分數 |
| 500 | 常規設備 | 4944 | 25.02 |
| GIS | 1237 | ||
| 330 | 常規設備 | 2989 | 28.77 |
| GIS | 860 | ||
| 220 | 常規設備 | 1105 | 37.01 |
| GIS | 409 | ||
| 110 | 常規設備 | 358 | 45.81 |
| GIS | 164 |
於需要切合電容電流、電感電流和母線轉換電流的隔離開關。
避雷器
避雷器為氧化鋅型封閉式結構，採用SF6絕緣，有垂直或水平接口，主要由罐體盆式絕緣子安裝底座及芯體等部分組成，芯體是由氧化鋅電阻片作為主要元件，它具有良好的伏安特性和較大的通容量。
氣隔
GIS的每一個間隔，用不通氣的盆式絕緣子（氣隔絕緣子）劃分為若干個獨立的SF6氣室，即氣隔單元。各獨立氣室在電路上彼此相通，而在氣路上則相互隔離。設定氣隔具有以下優點：
1、可以將不同SF6氣體壓力的各電器元件分隔開；
2、特殊要求的元件（如避雷器等）可以單獨設立一個氣隔；
3、在檢修時可以減少停電範圍；
4、 可以減少檢查時SF6氣體的回收和充放氣工作量；
5、有利於安裝和擴建工作。
每一個氣隔單元有一套元件，即SF6密度計、自封接頭、SF6配管等。
其中，SF6密度計帶有SF6壓力表及報警接點。除可在密度計上直接讀出所連線的氣室的SF6壓力外，還可通過引線，將報警觸電接入就地控制櫃。當氣室內SF6氣壓降低時，則通過控制柜上光字牌指示燈及綜自系統報文發出“SF6壓力降低”的報警信號，如壓力降至閉鎖值以下，則發閉鎖信號，同時切斷斷路器控制迴路，將斷路器閉鎖。
套管
高壓套管內部充有SF6氣體，用於組合電器與外部高壓線路的絕緣，也SF6組合電器與高壓線路連線的樞紐。
操作模式
220KV、110KV GIS設備共有三種操作模式
就地操作
就地操作需要通過就地控制櫃來實現。
就地控制櫃（LCP）是對GIS進行現場監視與控制的集中控制屏。也是GIS間隔內、外各元件，以及GIS與主控室之間電氣聯絡的中繼樞紐。就地控制櫃具有就地操作、信號傳輸、保護和中繼、對SF6系統進行監控等功能。主要功能如下：
1、 實施斷路器、刀閘、接地刀閘就地―遠方選擇操作，在控制柜上進行就地集中操作；
2、監視斷路器、刀閘、接地刀閘的分合閘位置狀態；
3、監視GIS各氣室SF6氣體密度；
4、實現GIS本間隔內斷路器、刀閘、接地刀閘之間的電氣連鎖及間隔之間各種開關之間的電氣連鎖；
5、顯示一次主接線形式及運行狀態；
6、作為GIS各元件間及GIS與主控室之間的中繼端子箱接收或發信號用；
7、監視控制迴路電源是否正常，並通過電源開關、熔斷器、保護開關，對就地控制櫃及GIS的二次控制、測量和保護元件起保護作用。
就地操作時，將“遠方/就地”操作手柄切換至“就地”位置，然後切相應的開關、刀閘、接地刀閘操作開關即可。
測控裝置操作
控制命令的執行流程以220KV系統為例。220KV系統採用FCK-851微機測控裝置，具有測量、控制、監視、記錄、同期、間隔層邏輯自鎖互鎖等功能。該裝置通過自身實時、開放的網路通信功能互相交換數據，每台測控裝置都能實時獲得來自其他間隔的測控裝置的遙控信息，並套用於控制的閉鎖邏輯判別，從而實現間隔層的閉鎖邏輯。控制命令的執行流程如圖所示：當“遠方/就地”手柄在遠方狀態時，只有遠方遙控命令有效；當“遠方/就地”手柄在就地狀態時，只有就地的控制操作有效。然後判斷聯鎖/解鎖手柄的位置狀態，確定是否需要進行邏輯閉鎖，只有不需要邏輯閉鎖或者滿足閉鎖邏輯的出口條件時，才允許完成控制命令，從而更有效地實現邏輯閉鎖功能。
在測控裝置操作時，應先在五防機進行模擬操作，並將操作任務傳至電腦鑰匙。將測控裝置的“遠方/就地”切換手柄切換至“就地”位置，電腦鑰匙插入對應的連線埠，然後切換相應的開關操作手柄即可。
