工作原理

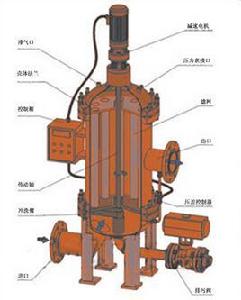

反衝洗過濾器主要由優質碳鋼筒體、濾筒、電動排污閥、水流導向閥、換向執行器、壓差控制器、電接點壓力表等組成。當過濾器工作時，水流由入口進入過濾器，經過濾網過濾，水中的雜質被濾網截留，潔淨的水經出水口送出（見圖1）。當過濾器進出水壓差達到0.06-0.08MPa之間（或出水壓力過低，不能滿足後置系統正常運行）時，則需要對濾網進行反衝洗。關閉水流導向閥，水流經濾網內側進行反衝洗，濾網截留的雜質經排污口排出，起到反向自動沖洗濾網的作用
工作原理外形尺寸
| 型號 | 進出水口徑D | L | D1 | 排污孔徑D2 |
| CW-50FS（Q）-1.0 | 50 | 400 | 108 | 25 |
| CW-65FS（Q）-1.0 | 65 | 500 | 133 | 40 |
| CW-80FS（Q）-1.0 | 80 | 550 | 159 | 40 |
| CW-100FS（Q）-1.0 | 100 | 600 | 159 | 50 |
| CW-125FS（Q）-1.0 | 125 | 640 | 219 | 50 |
| CW-150FS（Q）-1.0 | 150 | 700 | 273 | 65 |
| CW-200FS（Q）-1.0 | 200 | 750 | 325 | 65 |
| CW-250FS（Q）-1.0 | 250 | 810 | 400 | 80 |
| CW-300FS（Q）-1.0 | 300 | 1100 | 460 | 80 |
| CW-350FS（Q）-1.0 | 350 | 1200 | 530 | 80 |
| CW-400FS（Q）-1.0 | 400 | 1300 | 590 | 100 |
| CW-450FS（Q）-1.0 | 450 | 1500 | 690 | 100 |
| CW-500FS（Q）-1.0 | 500 | 1600 | 750 | 100 |
| CW-600FS（Q）-1.0 | 600 | 1700 | 880 | 100 |
安裝使用
1、安裝簡單，只需按照設備筒體上箭頭指示進水方向連線在管路上；
2、設計、安裝時應儘量考慮排污口在下部，便於雜物的順利排放；
3、排污管就近接入排水溝，且應保持排污順暢；
4、為便於觀察系統工況和日常操作，應在進、出口安裝壓力表和手動閥門；
注意事項
1、反衝洗執行閘板軸與設備筒體為雙橡膠圈密封（或四氟填料），若使用過程中發生漏水的現象，可用小扳手將壓蓋上面的三個螺絲適當均勻的擰緊幾圈，以不漏水為準。若壓蓋被壓緊到底部仍不能解決漏水現象，則需要更換新的密封圈或填料。
2、微電腦控制器（全自動水處理控制器）為專利產品，可套用於多種工況下的設備自動控制。出廠時，已根據所伺服設備不同設定好內部參數，未經授權，嚴禁私自拆卸，以免燒毀外接電氣裝置。
3、電接點壓力表為易損配件，建議用戶每三個月檢查測試一次儀表性能。發現儀表靈敏度降低時，須儘快更換同類型的控制儀表。
4. 設備之間淨距離不小於1500mm；設備與牆體淨距離不小於1000mm；設備與四周應留出不小於500mm的維修空間。
5. 設備進出口管道上，應以靠近管口處設定管道支架；直接與容器管口相連線的大於或等於DN150的閥門下面宜設定支架。
