過濾屬於水的淨化過程中不可缺少的處理手段，用於攔截水中的雜質，以淨化水質或保護系統中其他設備的正常工作。普通網式過濾器因其過濾效果好、阻力小而廣泛套用於水源過濾、工業循環水系統等領域，但其缺點是納污量小、易受
污物堵塞、清洗工作複雜，必須對設備進行拆卸才能實現對過濾部分的清洗，無法監控過濾器的狀態，而且受人為因素影響比較大，使整個系統的自動化程度很低。YH8000R控制器對全自動反衝洗過濾器具有對原水進行過濾並自動對濾芯進行清的電氣智慧型控制器，
洗排污的功能，且清洗排污時系統不間斷供水。該設備與以往的過濾器相比具有自動化程度高，處理量大，可自行清洗排污，並不間斷供水，套用面廣泛等優點。
安裝注意事項
1. 設備應採用旁通式安裝，以便設備在不停機狀態下檢修與維護。
2. 本設備可根據現場情況採用水平或垂直安裝，設備必須按進出水口方向與管道連線，當垂直安裝時，設備進水口朝上，水平安裝時，排污口朝下。
3. 設備進水口、出水口、排污口均應加裝閥門（排污閥應為快速閥）。
4. 設備之間淨距離不小於1500mm；設備與牆體淨距離不小於1000mm；設備與四周應留出不小於500mm的維修空間。
YH8000控制原理
A. 全自動反衝洗過濾器其內部結構為豬鬢毛刷或不銹綱絲刷及不鏽鋼濾網和傳動件組成，有傳動電機和電動閥自動完成清洗排污，操作方式為自動運行（亦可手動運行），設備具有壓差和定時自動及電導率，排污多重功能。 當水流經過過濾器時，水中的機械雜質被過濾網攔截，當濾網表面積聚的雜質增加而使壓差達到0.04MPa時，壓差開發即發出信號，同時YH8000即發出指令，傳動電機啟動，排污閥打開，沉積在濾網中的雜質被轉動的刷子刷下，從排污口排出，整個刷洗排污過程無須人員操作，無需停機。同時，該設備還設有定時清洗排污和手動清洗排污功能，保證在任何情況下出水的安全可靠。2. 壓力原水由進水口進入機體，首先以外壓方式流經粗濾網，濾除較大顆粒性雜質。粗濾網出水以內壓式進入細濾網，進一步截留水中的細小雜質，同時，超音波同步工作，對液體中的微小氣泡核產生振動，當聲壓達到一定值時，氣泡將繼續膨脹，然後突然閉合，這些小氣泡急速崩潰時在氣泡內產生了高溫（5000K）高壓（上千個大氣壓），並且由於氣泡周圍的液體高速沖入氣泡，而在氣泡附近的液體中產生了強烈的局部激波，也形成了局部的高溫高壓，從而產生了超聲的殺菌、清洗、粉碎、乳化、分散、促進化學反應等一系列 超音波雙擊智控壓差過濾機
的作用。頻率在20KHz以上的超音波集高級氧化、焚燒、超臨界氧化等多種水處理技術於一身，不但能防止濾網污堵，延長濾網反洗周期，同時具有顯著地殺菌和降解有機物的功能。隨著過濾介質中各種污染物在細濾網內側的累積，過濾通道被堵塞，進出水口壓差逐漸增加，當壓差達到預設定值時，連線於進出水口的壓差變送器便將檢測到的壓差信號轉換成4-20mA的電流信號，傳遞給控制系統，同時反洗頻率亦可通過時間進行預設定，當運行時間達到預設定值時，系統自動啟動行程電機和反衝洗高壓泵，此時傳動裝置帶動裝有吸嘴的污物收集器在濾網內側做旋轉和水平往返運動，同時，在濾網外側，高壓反衝洗裝置與排污裝置同步動作，並呈對應關係，在不中斷正常運行的前提下，只藉助一小部分產品水，對濾網進行高壓反洗，反洗水透過濾網，連同從濾網上剝離的雜質被吸嘴迅速吸入污物收集器，送至排污室，最後由排污口排.

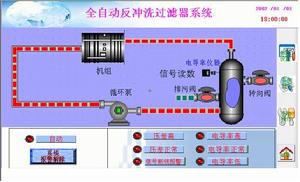

人機界面圖
