全自動互感器現場綜合校驗儀

l l l

RTHG-103 全功能互感器綜合校驗儀

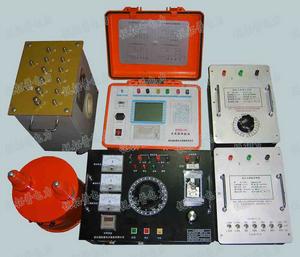

RTHG-103全功能互感器綜合校驗儀主要配套設備
l RTHG-103全功能互感器綜合校驗儀。

全功能互感器綜合校驗儀(摘自武漢銳拓普）

l 0.05S級精密標準PT/CT互感器（是否帶自升壓/升流部分）。
l （雙調壓器）現場測試專用控制箱。
l PT/CT負荷箱（2.5-60VA）。
l PT/CT現場電力專用測試線。
l 專用大電流導線。
l 一次電流刀閘。
以上設備為PT/CT試驗必備，主要看現場能否滿足試驗要求，根據實際情況用戶自行選配。

一、產品概況

RTHG-103全功能互感器校驗儀採用差值測量原理，測量結果迅速準確、抗磁能力強、穩定性好，便於攜帶和現場測試等特點。
RTHG-103全功能互感器校驗儀不僅適合於互感器現場校驗，還具備有校驗台接口和RS232接口，通過校驗台接口可與互感器校驗台實現在線上測量。

二、產品技術要求

一）、產品主要功能：

1. 本型校驗儀能夠校驗電壓（PT）、電流（CT）互感器的電壓、電流誤差、相位誤差、負載阻抗、導納，並能判斷互感器極性是否正確。
2. 能夠將數據顯示、存儲和列印。

二）、產品主要特點：

l 自動測量： 採用差值測量法，直接測量誤差。
l 自動極性判斷：可在2%--20%內自動判斷極性。
l 自動切換檔位：可根據測量數據大小自動切換量程。
l 適應能力強： 對電源有較強的適應能力。
l 傻瓜式操作： 大螢幕中文顯示，選單提示操作。
l 自動數據處理：交流採樣，全數字處理。
l 自動化整測量：可根據被檢互感器的準確度自動進行誤差數據化整，並判斷是否超差。
l 計算機在線上： 儀器自身具有一定的數據管理功能,若與PC機在線上則管理功能更強。
l 存儲功能： 能存儲、查看測量結果，儀器掉電後數據不消失。

三）、產品技術參數:環境條件：

l 溫 度： 0--40℃
l 相對濕度：<80%（25℃）
l 海拔高度：<1500m
l 電源電壓：220V±10%
l 電源頻率：50Hz±1%

測量範圍：

l 比差（%）： 0.001—9.99 解析度為0.001%
l 相位誤差（分）：0.01 —600 解析度為0.01分
l 阻抗（Ω）： 0.01—9.99 解析度為0.001Ω
l 導納（Ms）： 0.01—9.99 解析度為0.01 Ms

準確度：

l 與標準互感器配合可校驗0.1—6.0級之間各檔互感器，基本誤差如下：
同相分量：ΔX=±（X×2%+Y×2%±2個字）
正交分量：ΔY=±（X×2%+Y×2%±5個字）
X、Y為儀器的顯示值的絕對值
l 阻抗/導納精度等級： 1.0 級
l 百分數精度等級： 1.5級

工作範圍：

l 電壓：5%--150%Un(Un=100/3—150)
l 電流：1%--150%In（In=1A、5A）

極性指示：

l 電流：額定工作電流的2%--10%
l 電壓：額定工作電壓的2%--10%

工作負荷：

l 電壓：a對X約0.2VA （100V）
l 電流：T0對Tx約為0VA
絕緣試驗：電源插座對機殼能承受1.5kV/1min
外形尺寸：320×250×30（mm）：
重量： 約3.0kg
