概述
具有防垢除垢、防腐除銹、殺菌滅藻、超淨過濾的綜合處理功能。
全程綜合水處理器 功效類型：
全程綜合水處理器A型：防腐除銹、超淨過濾
全程綜合水處理器B型：防垢除垢、超淨過濾
全程綜合水處理器C型：殺菌滅藻、超淨過濾
全程綜合水處理器D型：防垢除垢、殺菌滅藻、超淨過濾
全程綜合水處理器E型：防垢除垢、防腐除銹、超淨過濾
全程綜合水處理器F型：防垢除垢、防腐除銹、殺菌滅藻、超淨過濾
工作原理

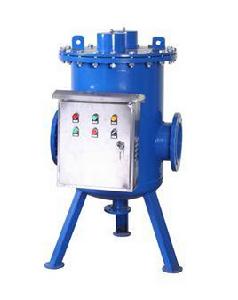

全程綜合水處理器主要由優質碳鋼筒體、特殊結構的不鏽鋼網、高頻電磁場發生器、電暈場發生器及排污裝置等組成。通過活性鐵質濾膜，全自動機械過濾器變徑孔阻擋及電暈效應場三位一體的綜合過濾體，吸附、濃縮在實際運行工況下各種水系統形成的硬度物質及複合垢，降低其濃度，達到控制污垢及大部分硬度垢的目的。並通過換能器將特定頻率能量轉換給被處理的介質——水，形成電磁極化水，使其成垢離子間的排列順序位置發生扭曲變形,當水溫升高到一定程度時，處理的水需經過一段時間方能恢復到原來的狀態。在此階段，成垢的機率很底,因而達到控制形成硬度垢的目的。同時器壁金屬離子受到抑制，對無垢系統具有防腐蝕作用。此外，電磁極化水還可有效地殺滅水中的菌類、澡類等，有效地抑制水中微生物的繁殖。所以，全程綜合水處理器在系統正常運行狀態下，可以完成防結垢、防腐，殺菌，滅藻，超淨過濾，控制水質的綜合功能。
套用範圍
1、中央空調、冷水機組、制冷機；冷卻、冷凍循環水系統。
2、採暖系統：在供暖、供熱的熱水循環系統。
3、工業、民用、冷卻水；在工業、民用、工藝冷卻循環水系統。
4、公寓、酒店：生活洗浴熱水循環系統、餐飲、洗衣房、游泳池等。
5、地熱水系統：利用地熱水進行洗浴、採暖的循環系統。
技術參數
1．處理效果
①.緩蝕率：≤0.092mm/a，管道的鏽蝕速度降低至原來的1/10；
②.阻垢、除垢率：≥95%；
③.殺菌率：≥95%；
④.滅藻率：≥95%；
⑤.過濾精度：可根據用戶需求選擇。
2．進水要求
①.總硬度（以CaCO3計）：≤800mg/L；
②.水溫：≤50℃（特殊情況可定製）；
③.流速：>1m/s，≤2.8m/s。
3．工作環境參數
①.工作壓力：≤1.6MPa；
②.系統壓力：≥0.3MPa；
③.工作電壓：220v±10%/50Hz；
④.工作溫度：-25℃-95℃；
⑤.工作環境溫度：-25℃-50℃；
⑥.相對濕度：<95%（溫度25℃時）；
⑦.輸出功率：50-1500w。
工作原理
1．防垢除垢
由主機產生電磁場和超音波作用於水系統管路上，使管道內水分子產生共振，把氫鍵締合的水分子團變成單個的極性，改變了水的活化性，這些極微小的水分子可以滲透、包圍、溶解、去除系統中的老垢提高了水分子對鈣鎂離子、碳酸根離子等成垢組分的水合能力，起到阻止水垢形成的作用。同時，在電磁場和超音波的作用下，使原有的水垢結晶逐漸變得鬆軟、脫落、溶解，從而達到除垢之目的。
2．防腐防鏽
氧化腐蝕和垢下原電池腐蝕是水系統管道及設備腐蝕和生鏽的主要原因，而在電磁場和超音波的作用下，水垢得以控制和去除，溶解氧與水分子結合不易析出，從而抑制氧化腐蝕和垢下原電池腐蝕的發生起到良好的防腐阻銹的作用。
3．殺菌滅藻
電磁場在工作時產生微電子流使細菌、藻類賴以生存的環境被破壞，並且溶解氧在電磁場和超音波的作用下形成一些如O3、H2O2等對細菌、藻類具極強殺傷力的物質，起到殺菌滅藻的作用。
其一：地球上的生物一般只適應地區表面的電場強度（130V/m），該處理器改變電場強度，改變或影響細菌的生理代謝，如基因表達程式、酶活性等，最後導致細菌死亡。
其二：細胞膜有許多對外聯繫的離子通道，離子通道的調節直接影響細胞的功能和生命。處理器產生的外電場破壞了細胞膜上的離子通道，改變了調節細胞功能的內控電流，影響細菌的生命。同時形成強電場產生的高速運動的電子將細胞致死，達到殺菌的目的。
其三：電場處理水過程中，溶解氧得到活化，超氧陰離子自由基、羥基自由基、過氧化氫、單線態氧等活性氧。活性氧對微生物機體產生作用，造成有機體衰老，直至死亡。
其四：對高溫、高濕及水質惡劣的使用環境，對菌藻滋生等要求嚴格但又不能加藥處理時，如跟循環水直接接觸的輪胎等行業；增加“紫外線裝置”，殺菌滅藻效果十分理想。
在普通“全程水處理器”的設備本體上增加紫外殺菌、消毒裝置，實現了電磁場、超音波和紫外線三種技術處理效果的疊加。
4．超淨過濾
其一：將系統監測的結果輸入到控制系統，根據已經設定的電導率、TDS實現智慧型化、科學化排污；
其二：多濾筒結構；根據處理數量，濾筒數量為3-12個，實現線上反衝洗（過濾、反衝及排污同時進行），可實現系統的連續運行，不需停機。
5.過濾水質問題：
全程綜合水理器有優質碳剛筒體、特殊不鏽鋼網、電暈 場發生器及排污裝置組成。通過活性鐵質濾膜，機械變孔徑阻擋及電暈效應場 三為一體過濾體，吸附、濃縮在實際運行工況下各種硬度物質及複合垢，降低 濃度達到控制水質的目的。
選型
全程水處理器規格型號一覽表
| 型 號 | 進出水管徑 （mm） | 處理流量 （m3/h） | 功率 （W） | 外型尺寸（mm） | 重量 （Kg） | |||
| 罐體直徑φ | 排污口徑 φ1 | 長 L | L1 | |||||
| 0-50 | 50 | 10-19 | 70 | 100 | 25 | 460 | 340 | 17 |
| 0-65 | 65 | 19-28 | 90 | 125 | 25 | 460 | 340 | 19 |
| 0-80 | 80 | 28-50 | 100 | 125 | 25 | 550 | 400 | 24 |
| 0-100 | 100 | 50-80 | 110 | 150 | 40 | 630 | 470 | 30 |
| 0-125 | 125 | 80-125 | 130 | 200 | 40 | 690 | 530 | 46 |
| 0-150 | 150 | 125-180 | 150 | 250 | 50 | 780 | 610 | 67 |
| 0-200 | 200 | 180-320 | 190 | 300 | 50 | 950 | 750 | 105 |
| 0-250 | 250 | 320-490 | 230 | 400 | 50 | 1100 | 900 | 158 |
| 0-300 | 300 | 490-710 | 320 | 450 | 65 | 1350 | 1100 | 220 |
| 0-350 | 350 | 710-970 | 350 | 500 | 65 | 1500 | 1250 | 320 |
| 0-400 | 400 | 970-1260 | 430 | 600 | 65 | 1650 | 1350 | 390 |
| 0-450 | 450 | 1260-1600 | 460 | 700 | 100 | 1850 | 1500 | 515 |
| 0-500 | 500 | 1600-1980 | 520 | 800 | 100 | 2050 | 1650 | 700 |
| 0-600 | 600 | 1980-3050 | 560 | 900 | 150 | 2250 | 1800 | 830 |
| 備 注 | 1．設備的默認過濾精度為：3mm； 2．其它規格的設備，在訂貨時單獨提供有關外型尺寸參數。 |
| 型 號 | 進出水 管徑 （mm） | 處理流量 （m3/h） | 功率 （W） | 外型尺寸（mm） | 重量 （Kg） | ||||
| 罐體直徑 Φ×H | 排污口徑 Φ1 | 寬 W | H1 | ||||||
| 0-50 | 50 | 10-20 | 180 | 325×1090 | 25 | 485 | 480 | 180 | |
| 0-80 | 80 | 20-45 | 180 | 325×1180 | 25 | 485 | 520 | 210 | |
| 0-100 | 100 | 45-75 | 210 | 430×1180 | 40 | 630 | 520 | 280 | |
| 0-125 | 125 | 75－100 | 210 | 430×1280 | 50 | 630 | 540 | 300 | |
| 0-150 | 150 | 100-160 | 220 | 430×1400 | 50 | 630 | 580 | 330 | |
| 0-200 | 200 | 160-280 | 250 | 525×1600 | 50 | 765 | 600 | 450 | |
| 0-250 | 250 | 280-440 | 250 | 525×1650 | 65 | 765 | 630 | 498 | |
| 0-300 | 300 | 440-640 | 270 | 630×1700 | 65 | 850 | 650 | 601 | |
| 0-350 | 350 | 640-870 | 270 | 720×1850 | 80 | 950 | 700 | 843 | |
| 0-400 | 400 | 870-1130 | 310 | 720×2050 | 80 | 950 | 800 | 900 | |
| 0-450 | 450 | 1130-1450 | 310 | 800×2400 | 100 | 1030 | 880 | 1080 | |
| 0-500 | 500 | 1450-1800 | 400 | 800×2500 | 100 | 1030 | 950 | 1200 | |
| .0-600 | 600 | 1800-2800 | 510 | 1000×2500 | 100 | 1300 | 1000 | 1600 | |
| 備 注 | 1．設備的默認過濾精度為：3mm； 2．其它規格的設備，在訂貨時單獨提供有關外型尺寸參數。 |
| 輸水管徑（mm） | 處理流量 T/H | 結構形式 | 設 備 外 形 尺 寸 | 淨重 (kg) | 功率 (W) | ||||
| L | C | D | B | ||||||
| 50 | 10-18 | B | 560 | 1100 | 300 | 25 | -- | 130 | 150 |
| 80 | 18-45 | B | 560 | 1130 | 300 | 25 | -- | 150 | 160 |
| 100 | 45-70 | B | 685 | 1330 | 400 | 40 | -- | 190 | 200 |
| 150 | 70-158 | B | 785 | 1435 | 500 | 40 | -- | 270 | 210 |
| 200 | 158-280 | D | 810 | 1200 | 600 | 50 | 620 | 400 | 220 |
| 250 | 280-440 | D | 810 | 1300 | 600 | 50 | 600 | 450 | 230 |
| 300 | 440-640 | D | 1045 | 1600 | 800 | 80 | 780 | 500 | 250 |
| 350 | 640-865 | D | 1050 | 1700 | 800 | 80 | 760 | 650 | 260 |
| 400 | 865-1130 | D | 1280 | 1900 | 1000 | 100 | 940 | 800 | 300 |
| 450 | 1130-1430 | D | 1305 | 2000 | 1000 | 100 | 950 | 850 | 350 |
| 500 | 1430-1800 | D | 1515 | 2100 | 1200 | 100 | 1090 | 1000 | 400 |
| 600 | 1800-2600 | D | 1570 | 2300 | 1200 | 150 | 1125 | 1500 | 500 |
| 700 | 2600-4800 | D | 1735 | 2400 | 1400 | 150 | 1300 | 2350 | 600 |
1．按控制方式分類
| 類 型 | 代碼 | 功 效 | 安裝方式 | |
| 基本功效 | 增殖功效 | |||
| 全程水處理器 | QC | 防腐、防垢、殺菌滅藻、過濾排污 | —— | 落地式、 旁通連線 |
| 全自動 全程水處理器 | QCZD | 防腐、防垢、殺菌滅藻、過濾排污 | 全自動排污、線上反衝洗 | 落地式、 旁通連線 |
| 智慧型型 全程水處理器 | QCZN | 防腐、防垢、殺菌滅藻、過濾排污 | 自動聲光報警 | 落地式、 旁通連線 |
| 物化一體 全程水處理器 | QCWH | 防腐、防垢、殺菌滅藻、過濾排污 | 輔助加藥，對惡劣水質環境效果更佳 | 落地式、 旁通連線 |
| 紫外型 全程水處理器 | QCZW | 防腐、防垢、殺菌滅藻、過濾排污 | 自動聲光報警 | 落地式、 旁通連線 |
| 直通型 全程水處理器 | QCZT | 防腐、防垢、殺菌滅藻、過濾排污 | 全自動排污 | 直通式、 旁通連線 |
* 附註：
a ． 全自動全程水處理器
對於要求 實現自動檢測、自動排污或對節水、節能、節員有嚴格要求的環境，可以選用“全自動全程水處理器”。
“全自動全程水處理器”是在普通“全程水處理器”的基礎之上加裝壓力感測器、溫度感測器、電導率感測器、PH值、余氯、溶解性總固體等參數測定設備和PLC可程式控制器（部分選配），可將檢測到的參數與設定的參數相比較，並通過彩色螢幕顯示設備的動態參數，達到水處理設備的連續運行和線上反衝洗，提高了整體設備的自動化水平。
b ．智慧型型全程水處理器
對於智慧型化操作有較高要求時，可以選用“智慧型型全程水處理器”，具備 壓差控制、水質超標報警功
能“智慧型型全程水處理器”是在普通“全程水處理器”的基礎上，增加了壓差控制器和水質綜合檢測儀，
對水質進行連續監測、數字顯示；當水質濃縮、惡化、超標時，可聲光報警，及時通知現場管理人員。
c ．物化一體型全程水處理器
對於高溫、高濕及水質惡劣的使用環境，對菌藻滋生、結垢、腐蝕等問題要求嚴格時，以化學加藥法作為對“全程水處理器”的補充，使用效果比單純的物理法或化學法更好。
“物化一體型全程水處理器”是在“全程水處理器”的設備本體上增加了自動的化學加藥設備；根據水質控制的要求，可分別加入PH值調節劑、殺菌滅藻劑等；加藥量僅相當於同等單純化學加藥量的10%—20%。
d ．紫外型全程水處理器
對於高溫、高濕及水質惡劣的使用環境，對菌藻滋生等問題要求嚴格時，但又不能加藥處理時，如跟循環水直接接觸的一些輪胎等行業；可以選用“紫外型全程水處理器”，殺菌滅藻效果十分理想。
“紫外型全程水處理器”是在“全程水處理器”的設備本體上增加了紫外殺菌消毒設備；對“全程水處理器”本身的其它功能沒有任何影響。
e ．直通型全程水處理器
對於安裝位置較小、過濾精度要求不高的環境，安裝普通的“全程水處理器”較為困難；這時，可以選擇“全程水處理器”的簡易體，即：直通型全程水處理器。
“直通型全程水處理器”的功能跟普通的全程水處理器”完全一致，同時也可以根據使用要求增加全自動、智慧型化及紫外等型式。
