總述
內嚙合齒輪泵（一）內嚙合齒輪泵是採用齒輪內嚙合原理，內外齒輪節圓緊靠一邊，另一邊被泵蓋上“月牙板”隔開。主軸上的主動內齒輪帶動其中外齒輪同向轉動，在進口處齒輪相互分離形成負壓而吸入液體，齒輪在出口處不斷嵌入嚙合而將液體擠壓輸出。由於這種獨特結構，所以特別適用於輸送粘度大的介質，粘度範圍為：0.2-1000000cp;
內嚙合齒輪泵可反向輸送，只要更換電機轉向即可；
內嚙合齒輪泵泵體可轉向，進出口位置成直角，便於選配進出口位置；
內嚙合齒輪泵在泵體、端蓋、軸承座間都有連線方便的保溫或冷卻介質的進出接口。
內嚙合齒輪泵具有：無困油現象、輸送平穩、效率高、噪音小，使用壽命長的優點。
（二）適用於輸送石油、化工、塗料、染料、食品、油脂、醫藥等行業中的牛頓液體或非牛頓液體，輸送液體的種類可由輕質、揮發性液體，直至重質、粘稠，甚至半固態液體。
（三）內嚙合齒輪泵的材質有鑄鐵，鑄鋼，不鏽鋼等
（四）國外德國BOSCH生產的支撐塊浮動式內嚙合齒輪泵，內外齒輪均採用修正漸開線齒形，用活動月牙板將高、低壓腔分開，並在徑向形成壓力補償，使得內外齒齒頂與月牙板之間形成幾無間隙的密封，軸向動補償盤則保證軸向間隙的良好密封，使得該泵的內泄漏減至最低。低壓12Mpa、中壓21Mpa、高壓33Mpa。此結構容積效率高、結構複雜，製造成本高。他適用於輸送各種輕質、揮發性液體，直至重質、粘稠液體，甚至半固態液體。廣泛套用於石油、化工、油脂、塗料等行業。目前有泊頭市宏譽泵閥有限公司加工生產。
日本住友公司生產的直線共軛內嚙合齒輪泵，內外齒輪採用固定月牙板分開，齒輪採用直線共軛方式進行嚙合。直線共軛內嚙合齒輪泵其長壽命特性取決於耐磨性，內部機械錶面及各功能零件之間有一層油膜保護層，幾乎沒有磨損，即使使用一般液壓油，也不易磨損機件。另外，採用雙極加壓軸承壓力差原理，在增加工作壓力的同時，也改善了泵的工作條件，延長了泵的使用壽命。壓力級分低壓8Mpa、中壓16 Mpa、高壓32 Mpa三種。出油口相對吸油口位置有0°，90°，180°，270°四種，方便用戶選擇布管。該型泵結構簡單，製造成本低。目前國內有上海誠捷液壓泵有限公司生產。
產品概述

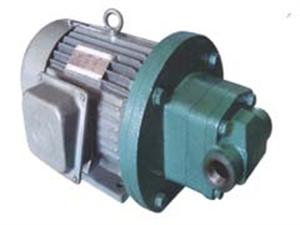

電動式擺線內嚙合齒輪泵本型泵是容積式內合齒輪泵,內齒輪為圓弧齒型內齒輪為短幅外擺線的新型齒輪泵,該泵與電動機同軸安裝.,具有結構緊湊,器材怕低,輸油平穩,使有壽命長等顯著特點.
電動式擺線內嚙合齒輪泵適用於下列範圍
本型泵主要用於輸關，介質溫度≤80°C，粘度不大於50mm2/S的機械油、汽輪機油、柴油等具有潤滑性不含愉質的介質。開型泵物力達用於各種工具機、壓縮機、冷凍機等各種機械設備潤滑系統中長期連續工作的場合。
技術參數
| 型號 | 流量L/min | 壓力Mpa | 轉速r/min | 配用功率KW |
| RYB15-0.6 | 15 | 0.6 | 1500 | 1.5 |
| RYB20-0.6 | 20 | 0.6 | 1500 | 1.5 |
| RYB30-0.6 | 30 | 0.6 | 1500 | 1.5 |
| RYB45-0.6 | 45 | 0.6 | 1500 | 2.2 |
| RYB52-0.6 | 52 | 0.6 | 1500 | 3 |
| RYB70-0.6 | 70 | 0.6 | 1500 | 3 |
| RYB88-0.6 | 88 | 0.6 | 1500 | 3 |
| RYB100-0.6 | 100 | 0.6 | 1500 | 4 |
| RYB125-0.6 | 125 | 0.6 | 1500 | 4 |
| RYB140-0.6 | 140 | 0.6 | 1500 | 4 |
