內力圖

為了形象直觀地表示內力沿截面位置變化的規律，通常將內力隨截面位置變化的情況繪成圖形，這種圖形叫內力圖。它包括軸力圖、扭矩圖、剪力圖和彎矩圖。

基本信息

• 中文名：內力圖
• 英文名：The internal force diagram

• 屬性：圖形
• 包括：軸力圖、扭矩圖、剪力圖、彎矩圖

內力圖

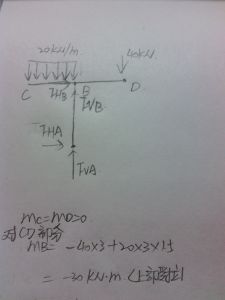

(圖)外伸梁的剪力圖和彎矩圖

內力圖的規律：

1、在無荷載作用區，當剪力圖平行於x軸時，彎矩圖為斜直線。當剪力圖為正時，彎矩圖斜向右下；當剪力圖為負時，彎矩圖斜向右上。

2在均布荷載作用下的規律是：荷載朝下方，剪力往右降，彎矩凹朝上。

內力圖

3、在集中力作用處，剪力圖發生突變，突變的絕對值等於集中力的大小；彎矩圖發生轉折。

4、在集中力偶作用處彎矩圖發生突變，突變的絕對值等於該集中力偶的力偶矩；剪力圖無變化。

5、在剪力為零處有彎矩的極值
