什麼是光纜監測系統?
光纜監測系統:光纜監測系統顧名思義,是對光纜的光功率進行監控,判斷是否存在告警。當出現告警時,系統將對光纜進行測試,以獲取光纜的故障點所在位置。
一,系統定義
監控:通過光功率監測單元(AIU)實時採集光功率數據分析判斷是否告警。也可以通過與傳輸網管系統接口,直接獲取傳輸設備告警。當出現告警時,立即上報告警給監測中心(MC),並立即啟動測試任務。
測試:當MC監測中心收到測試任務之後(可以是告警觸發的、人工點名觸發的、周期性測試觸發的),分析判斷測試光路,通知光開關(OSU)切換到測試光路,然後啟動OTDR行打光測試。MC監測中心通獲取OTDR的測試數據地分析處理,計算出故障點位置,最後進行GIS故障定位以及簡訊通知各線路維護人員。
二,系統組成
光纜監測系統由三大部分組成:監測中心、監測站和操作終端。
MC監測中心由伺服器、監測網管系統組成,是整個系統的控制中心,其作用是接收AIU光功率告警,向OTDR、OSU傳送測試與切換指令,分析判斷測試結果,並計算出故障點具體位置。另外系統的網管服務中心提供WEB服務,方便多用戶通過終端軟體同時遠程登錄系統執行監測操作,並進行相關操作。
MS監測站由OTDR、AIU、OSU等硬體集成,包含2個模組:監控模組和測試模組。監控模組負責監控光纜的信息,測試模組負責測試光纜狀態。
監測客戶端由PC終端與終端軟體集成,它是用戶操作整個系統的操作終端。系統客戶端軟體系統集成GIS、拓撲等可視化圖型操作界面,十分方便用戶維護管理線路資源,同時也方便用戶查找故障點位置。
三,系統原理

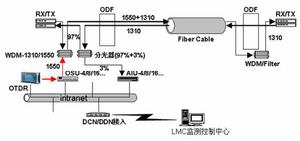

光纜監測系統光纜監測系統
光纜監測系統作為新一代光纜告警監測系統,它能在出現傳輸故障前及時告警,出現故障時及時分析故障的原因(是傳輸網路還是傳輸設備),並能精確定位故障點距離,提高快速搶修的時間。AIU光功率監測單元通過採集通信光功率然後分析通信光功率(光功率門限值比較), 然後送至監測中心(MC)分析處理, 實現光功率動態變化的告警監測。
監測中心(MC)接收到遠程AIU光功率監測單元的告警之後,分析所發生告警的監測路由。然後監測中心(MC)通過遠程OSU程控光開關選擇被測光纖,遠程OTDR發射不同於通信光波長的檢測光,WDM(光分波/合波器)復用監測光到傳輸網路中,監測中心(MC)接收到OTDR的測試曲線數據之後進行分析,計算故障點位置等數據。最後由簡訊、GIS定位以及聲音等多種形式進行故障通知。
四,監測方式
備纖監測:單備纖監測和雙備纖監測
線上監測:利用業務纖實現監控和測試功能,會用到WDM
五,特點
緊急式維護
預防式維護
線路維護的自動化和信息化
