基本介紹

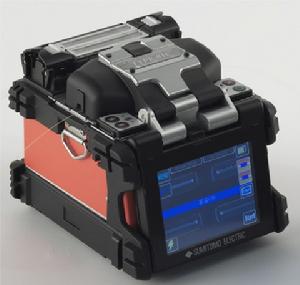

光纖熔接機住友TYPE-81C是一款向場推出的新一代智慧型化光纖熔接機，它的構緊湊、重量輕便、熔接快速、套用簡單、功能強大、機器耐用。它隨著時代的腳步，增加了網際網路遠程支撐功能，這功能使熔接機具有了獨特的特性，使其成為台真正數位化，智慧型化的進口光纖熔接機。
主要特點
1、小型、輕量和高速住友TYPE-81C光纖熔接機相比傳統型號尺寸縮小43%，其重2.1kg（括電池），同時它的熔接速度7秒可完成，而高速加熱28秒即可。含有G.657光纖自動熔接功能。
2、簡單多樣化
住友TYPE-81C光纖熔接機點擊觸控螢幕即可開始操作，可選型加熱器操作（專利申請中）
同時支持雙向熔接操作以及雙面式塗層夾（專利申請中），最後還會配備快速上手用戶培訓視頻共操作員參考學習。
3、堅固耐用
住友TYPE-81C光纖熔接機是IP52等級，即使在高度76cm 5面跌落也能正常使用。可自動放電校正，所以任何環境下高速熔接。
4、網際網路遠程支持
住友TYPE-81C光纖熔接機可以通過網際網路升級軟體和通過網際網路進行遠程互動維護。在其出現問題時可馬上通過網路進行檢測，判斷其具體的原因。
產品規格
項目 | TYPE-81C | |||
適用光纖 | 材料 | 石英玻璃 | ||
種類型號 | SMF(ITU-T G.652)、MMF(ITU-T G.651)、DSF(ITU-T G.653)、NZDSF(ITU-T G.655)、BIF(ITU-T G.657)、EDF | |||
光纖直徑 | 包層直徑：80mm~150mm、塗層直徑：100mm~1,000mm | |||
適用光纖或光纜尺寸 | F1,000mm以下 | 皮線光纜(2.0×3.1mm)、室內光纜(2.0×2.0mm) | ||
切割長度 | 5~16mm | 10mm | ||
標準性能 | 熔接損耗(標準) ※1 | SMF：0.02dB、MMF：0.01dB、DSF：0.04dB、NZDSF：0.04dB | ||
熔接循環時間(標準) | 7秒(快速模式)、7.5秒(SMF標準模式)、8秒(自動模式) | |||
加熱循環時間(標準) | 28秒 | |||
熔接和加熱循環※2 | 約200 | |||
光纖視圖和放大倍數 | 兩個CMOS攝像機觀測、X或Y單軸視圖320X(縮放700倍)、X和Y雙軸視圖88倍 | |||
程式 | 熔接程式 | 最大300 | ||
加熱程式 | 最大100 | |||
功能 | 損耗推定 | 已提供 | ||
熔接圖像捕獲/熔接數據存儲 | 64圖像/10,000熔接數據 | |||
張力測試 | 1.96N(200gf) | |||
熔接衰減 | 0.1dB至15dB、增量為0.1dB | |||
250mm、900mm鬆緊套光纖用通用夾鉗 | 已提供 | |||
雙面式塗層夾 | 已提供 | |||
雙自動獨立加熱器 | 已提供(美國專利7,412,146) | |||
可選型加熱器操作 | 已提供 | |||
快速上手用戶培訓視頻 | 已提供 | |||
自動放電校正 | 針對環境條件變化自動進行補償 | |||
放電試驗 | 已提供 | |||
顯示剩餘熔接和加熱循環 | 已提供(電池模式) | |||
遠程互動維護 | 已提供 | |||
尺寸/重量 | 尺寸 | 120W×154D×130Hmm(不帶抗震橡膠) | ||
重量 | 1,8kg(不包括電池)、2.1kg(包括電池) | |||
顯示器 | 4.1英寸觸控螢幕彩色LCD顯示器 | |||
端子 | DC輸出 | DC12V(用於JR-6) | ||
USB連線埠 | USB2.0(mini-B型) | |||
存儲媒體 | SD/SDHC記憶體卡 | |||
電源 | AC輸入 | 100~240V、50/60Hz(ADC-1430) | ||
DC輸入 | 10~15V | |||
電池模組 | 鋰離子11.1V、4,600mAh(BU-11) | |||
工作條件 | 海拔0~6,000m、溫度-10~+50℃、濕度0~95% (無結露)、風速15m/s以下 | |||
存放條件 | 溫度-40~+80℃、濕度0~95% (無結露)、電池-20~+30℃(長期) | |||
電極壽命 | 3,000次弧光放電※3 | |||
※1、當所使用光纖與 Sumitomo光纖一致時。
※2、熔接和加熱循環可能根據電池狀態和工作環境而變化。
※3、電極壽命可能根據工作環境而變化。
配置及附屬檔案
配置：部件名 | 型號 | 數量 |
主機 | TYPE-81C | 1pc |
電池模組 | BU-11 | 1pc |
電源模組 | ADC-1430 | 1pc |
電源線 | PC-AC<X> | 1pc |
冷卻托盤 | － | 1pc |
備用電極 | ER-10 | 1pair |
操作CD手冊 | － | 1pc |
快速參考指南 | － | 1pc<, o:p> |
帶工作檯的攜帶式儀器箱 | CC-81 | 1pc |
拉手 | － | 1pc |
附屬檔案：
部件名 | 型號 | 備註 | |
主 機 附 件 | 車載電池電纜 | PCV-11 | 用於車載電池工作(點菸器插座型) |
電池充電器 | BC-11 | ||
V型槽清潔刷 | VGT-1 | ||
電極 | ER-10 | ||
光纖夾持器 | FHS-025 | 用於F0.25mm單光纖 | |
FHS-09 | 用於F0.9mm單光纖 | ||
1SM-D | 用於皮線光纜(尺寸:標準2.0×3.1mm) | ||
1SM-ST | 用於室內光纜(尺寸:標準2.0×2.0mm) | ||
其 他 附 件 | 手持式光纖切割器 | FC-7R-S | 切割長度6~20mm(F0.25mm)、10~20mm(F0.9mm) |
FC-7S | 切割長度6~20mm(F0.25mm)、10~20mm(F0.9mm) | ||
光纖切割器 | FC-6S-C | 切割長度5~16mm(F0.25mm)、10mm(F0.9mm) | |
FC-6S-5C | 切割長度5~16mm(F0.25mm&F0.9mm) | ||
FC-6RS-C | 切割長度5~16mm(F0.25mm)、10mm(F0.9mm) | ||
FC-6RS-5C | 切割長度5~16mm(F0.25mm&F0.9mm) | ||
剝套鉗 | JR-M03 | 用於單芯光纖的剝套鉗 | |
酒精泵 | HR-3 | ||
光纖保護套管 | FPS-1 | 60mm、收縮後保護套管直徑約F3.2mm | |
FPS-40 | 40mm、收縮後保護套管直徑約F3.2mm | ||
FPS-S-40 | 40mm、收縮後保護套管直徑約F2.2mm | ||
FPS-D60 | 用於皮線光纜和室內光纜、 60mm、收縮後保護套管直徑約F4.7mm | ||
FPS-N4-X | 可用於工廠和光學組件的Sumitomo納米保護套管 | ||
FPS-N9-X | |||
