光纖槽道

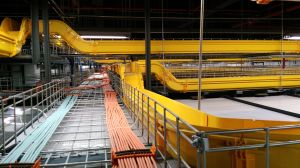

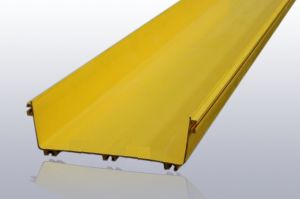

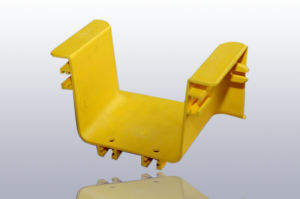

光纖槽道光纖槽道，又名光纖走線槽、光纖走線槽道、尾纖槽、ABS光纖槽，是通過擠出成型技術和注塑成型技術製作的，由直通槽道、各種接頭、彎頭、三通、出纖口、波紋管、支撐件等組成的新型產品，主要用於通信機房內，保護通信光纖不受損傷。
光纖槽道應該是ABS及以上材質生產，中國移動等國內運營商都要求光纖槽道必須符合低煙無滷的要求。

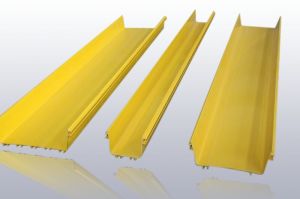

光纖槽道的規格一般以內部槽道底部淨寬（毫米）來確定，主要規格有：120、150、240、300、340；也可以英寸來區分，有：5寸、6寸、10寸、12寸、14寸。目前國內大多數公司生產的是120和240兩種規格。由於光線使用量越來越大，原有規格已經不能滿足IDC等中心機房的要求，已有少數公司開發了340系列光纖槽道。

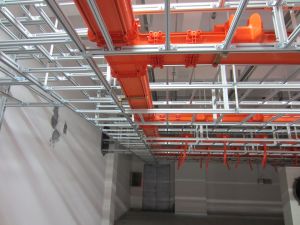

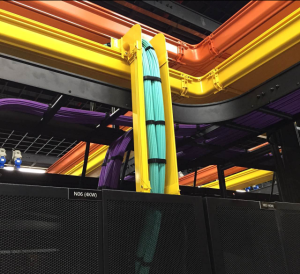

光纖槽道的顏色主要以黃色（潘通12U）為主，橙色（潘通21U）的光纖槽道也有使用，目前未見其它顏色。一般要求色差&E<3。纖
功能要求
光纖槽道提供全面完整的光纖走線管理方案；
實現對光纖的保護；
將光纖與機房中的其他線纜分離開；
保證光纖在槽道中的最小彎曲半徑≥40mm；
為光跳纖、尾纖提供高效靈活的路由和出纖方式，除提供固定出纖口外，還設有活動出纖口，可以任意更改朝向和位置，而無需另外切割槽道部件，可滿足機房產品擴容或新增業務的需要；
根據需要槽道可提供儲纖功能，並滿足改變走向的需要；
出纖口處配有波紋管，可保護光纖，亦可提供光纖的走線路徑；
連線可靠，固定方式多種，可以採用吊掛式，也可以採用底部支撐式固定。
產品特點
光纖槽道走線槽道和走線架整體設計，布局合理，外形統一，美觀整齊；
採用封閉式或半封閉式槽道，重量輕，具有較高的衝擊韌性和良好的機械性能，保護光纖不受損傷；
採用以阻燃ABS為主材的工程塑膠，表面光滑，使光纖自然平鋪，走線規則有序；
抗老化性能好，設計壽命大於20年；
標準化模組設計，安裝方便，不需要特殊工具；
槽道連線可靠，可以上固定，也可下固定；

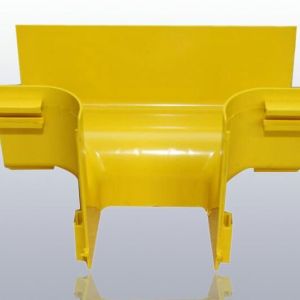

三通、四通接頭，及各種彎頭，滿足各種走線需求，靈活配置；
光纖槽道出口位置靈活，能滿足各種地方出纖的需要，出纖口波紋管保護光纖；

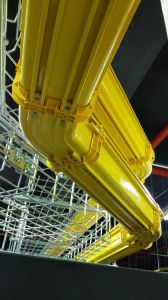

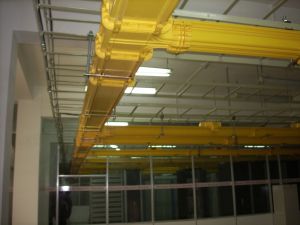

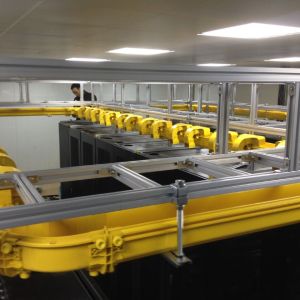

安裝方式靈活，可以吊頂安裝，亦可以依託走線架安裝，或者安裝於機櫃頂部
1採用全圓弧設計，出纖口及各種三通、四通的轉角過渡圓角R≥40mm，確保光纖彎 曲曲率 半徑R≥40mm ；
2採用主、列槽道對光纖分別布放，走線規則有序；
3主、列槽道均由阻燃塑膠加工而成，表面噴塑處理，美觀整齊；
4出纖口為阻燃材料，安裝位置靈活，能滿足各種地方出纖的需要；
5出纖口容量大中可選；
6三通、四通提供光纖走線不同方向的分支接口；
7光纖槽道可單獨安裝也可在走線架上固定；
8 槽道所有塑膠件的燃燒性能：燃燒性能等級達到GB/T2048 1996~FV-0級；
產品規格： 高度100mm，寬度200mm，300mm，400mm
說明：A 大號出纖口，適合鋼製或鋁合金光纖槽道大容量下纖使用；
B，中號出纖口，適合鋼製或鋁合金光纖槽道常規容量下纖使用；
C，小號出纖口，適合鋼製或鋁合金光纖槽道少量下纖使用；
D，多能移動式出纖口，適合各類光纖槽道常規容量下纖使用；通用性強；
E，移動式出纖口，適合鋼製或鋁合金光纖槽道常規容量下纖使用；
技術指標
光纖槽道1工作溫度：—5℃～+45℃；
2相對濕度：不大於85%（+40℃）；
3大氣壓力：70kPa-106kPa；
41.5米光纖槽道承重35Kg，垂直變形小於10mm；最大承重超過80Kg。
5過渡圓角曲率半徑≥38mm；
6光纖槽道色澤均勻，表面平整、光滑、潔淨、無飛邊、暗泡、收縮、凹陷或機械損傷等缺陷；
光纖槽道7光纖槽道在恆定溫熱試驗前、後，其內外表面之間能承受交流4200V（方根值）工頻正弦波電壓持續1min的介電性能試驗。試驗後絕緣電阻不小於20MΩ；
8光纖槽道能承受低溫試驗。試驗後，試樣不產生裂痕或脆斷；
9光纖槽道能承受規定條件下的老化、衝擊試驗。試驗後，試樣不產生裂紋或脆斷；
10塑膠件燃燒性能：
⑴注塑件、擠出件製品燃燒性能符合等級：GB/T2048-1996中FV-0級；
⑵波紋軟管制品燃燒性能符合等級：GB/T2048-1996中FV-2級。
11低煙無鹵技術指標：
光纖槽道注塑件和擠出件製品應採用低煙無滷的塑膠材料，其低煙無鹵應滿足下表要求。
低煙無鹵性能指標要求
序號 項目 單位 要求值
1 煙密度（25kW/m²，無焰） / ≤312
2 鹵化氫氣體含量 mg/g ≤5
3 燃燒氣體PH值 / ≥4
4 燃燒氣體電導率 μs/cm ≤100
材質
光纖槽道的主要生產材料為ABS、PC/ABS或者PVC。目前我國由於生產技術的原因，主要使用PVC為原材料生產光纖槽道，只有個別廠家有能力使用ABS或PC/ABS生產光纖槽道。其中PC/ABS材料能夠滿足低煙無滷的技術指標。
1、PVC：
光纖槽道PVC學名聚氯乙烯，含有氯元素（鹵族元素），會慢慢地分解釋放氯氣，在溫度達60°C左右或以上時，PVC達到熱變形溫度，大量釋放氯氣，對人體有害。
PVC不能直接生產光纖槽道，PVC中必須摻雜碳酸鈣才有可能生產出光纖槽道。PVC的比重在1.33克/立方厘米左右，摻了碳酸鈣的PVC比重在1.6克/立方厘米以上。
我國在上世紀九十年代已經規定聚氯乙烯(PVC)不得用於自來水管等於民生有關的產品。
國外限於歐盟RoHS2.0指令和低煙無滷的要求，禁止使用PVC材質的光纖槽道。
中國移動等國內運營商都要求光纖槽道必須符合低煙無滷的技術指標。
PVC的機械強度、撓度、承重、阻燃等性能接近ABS光纖槽道。
PVC光纖槽道的主要缺點是：熱變形溫度60-70℃；老化快、3-5年材質變脆；不環保、釋放的氯氣有害；使用壽命相對較短。
PVC光纖槽道的有點是價格便宜，容易生產，產品表面光滑平整亮光，外觀比ABS及PC/ABS光纖槽道好，但是斷口顏色和槽道顏色不同(參雜了碳酸鈣)。
2、ABS：
ABS是丙烯腈-丁二烯-苯乙烯共聚物的簡稱，是由丙烯腈，丁二烯和苯乙烯組成的三元共聚物。
ABS具有優良的綜合物理和機械性能，極好的低溫抗衝擊性能和良好的穩定性。ABS的比重在1.05克/立方厘米到1.1克/立方厘米之間。
ABS光纖槽道熱變形溫度大於80℃，使用壽命大於20年。
ABS光纖槽道環保無毒，但是一般不容易做到低煙無鹵。
ABS光纖槽道表面是啞光的，外觀看上去比PVC略差一些。
ABS光纖槽道成本高，價格比PVC高。
3、PC/ABS:
光纖槽道PC/ABS的合金集合了PC（學名聚碳酸酯）和ABS兩種原料的優點，提高了ABS的耐熱性、韌性、衝擊強度、阻燃性，改善了PC加工性能，降低了生產成本。PC/ABS合金的比重在1.1克/立方厘米到1.2克/立方厘米之間。
PC/ABS光纖槽道的機械強度、韌性、撓度、承重、抗老化、放紫外線、阻燃等性能均優於PVC和ABS光纖槽道。
PC/ABS光纖槽道符合ROHS及低煙無鹵，環保性能優越。
PC/ABS光纖槽道的熱變形溫度大於110℃，使用壽命大於30年。
PC/ABS光纖槽道的缺點是生產難度大，定形難，PC/ABS光纖槽道表面很難做到像PVC光纖槽道那樣的光滑平整，沒有缺陷。
如何區分ABS光纖槽道和PVC光纖槽道
1、 看重量：同樣2.8-3.0mm厚度的240光纖槽道重量在4公斤左右的，初步可以判定為ABS或PC/ABS光纖槽道；重量在6公斤左右的就是PVC光纖槽道。
2、 燃燒：用打火機燒光纖槽道，有燒橡膠的氣味、黃色火焰、有黑煙，有明顯的熔融沸騰現象的，冷卻後膠體凝結在槽體上且不易用手擦去的，是ABS或PC/ABS光纖槽道；有鹽酸揮發的刺激氣味、黃中帶綠色火焰，熔融沸騰現象不明顯，冷卻後結塊的物質容易用手擦除的，是PVC光纖槽道。
3、國內有個別企業在ABS或者PC/ABS中參雜PVC，降低了ABS及PC/ABS光纖槽道的生產難度。但是因為含有PVC，產品使用壽命及性能也降低了。這個產品用以上方法難以區別。
4、最好的方法是送檢測機構檢測，費用不高，很準確地判定光纖槽道的材質，以及是否參雜了PVC。建議送SGS檢測。
產品描述
光纖槽道LP-GXCD―L系列鋁合金光纖槽道吸收國外產品的優點，更為貼近國內實際情況。槽體採用優質鋁合金，結構科學，強度高，安裝簡單，擴容方便，轉角處有圓角保護，確保光纖過彎半徑大於40mm；出纖口為阻燃塑膠加工而成，帶圓角保護，可在槽體任意移動，方便光纖在合適位置下纖。
光纖槽道的國內發展簡史
1、2004年，蘇州新海宜學習美國ADC等公司的先進的光纖管理方案，開始生產ABS光纖槽道。
2、隨後，南京普天、寧波隆興緊跟著生產光纖槽道。但是限於技術原因，生產的是PVC材質的光纖槽道。
3、2012，蘇州乾華通信開始研發生產符合ROHS及低煙無滷的光纖槽道。
4、2014年，中國移動集采招標正式要求塑膠光纖槽道必須符合低煙無滷的要求，並給出具體的低煙無鹵技術指標。
5、2014年，蘇州乾華通信向市場推出符合ROHS及低煙無滷的光纖槽道。
