術語解釋
太陽能防雷器,太陽能發電防雷器,太陽能電源防雷器,太陽能光伏防雷器,太陽能光伏防雷箱,光伏防雷器,光伏避雷器,光伏陣列防雷匯流箱,光伏防雷匯流箱,光伏電源避雷器,光伏電源防雷器,太陽能發電站避雷器,太陽能發電站防雷器,太陽能光伏避雷器,光伏防雷配電櫃均指同一防雷器。
產品介紹
在太陽能光伏發電系統中，為了減少太陽能光伏電池陣列與逆變器之間的連線，根據《SJT 11127-1997 光伏(PV)發電系統過電壓保護-導則》和《GB/T18479-2001地面用光伏（PV）發電系統概述和導則》以及光伏系統的特點，結合我們多年防雷系統設計經驗，研製出了具有多項專利技術的KBT-PVX系列光伏防雷匯流箱。用戶可以將一定數量、規格相同的光伏電池串聯起來，組成一個個光伏串列，然後再將若干個光伏串列並聯接入系列光伏匯流防雷箱，在光伏防雷匯流箱內匯流後，通過直流斷路器輸出，與光伏逆變器配套使用從而構成完整的光伏發電系統，實現與市電併網。
為了提高系統的可靠性和實用性，我公司在光伏防雷匯流箱裡配置了光伏專用直流防雷模組、直流熔斷器和斷路器等，並設定了工作狀態指示燈、雷電計數器等，方便用戶及時準確的掌握光伏電池的工作情況，保證太陽能光伏發電系統發揮最大功效。
主要特點
1、可同時接入多路太陽能光伏陣列，每路電流最大可達11A，能滿足不同用戶需求；
2、配有太陽能光伏直流高壓防雷器，正極負極都具備雙重防雷功能；
3、採用專業直流高壓斷路器，直流耐壓值不低於DC1000V，安全可靠；
4、雷電計數功能，方便了解雷電災害的侵入情況及頻率；
5、具有工作狀態指示，便於觀察工作狀況；
6、裝有耐高壓的直流熔斷器和斷路器共兩級安全保護裝置；
7、可以根據需要配置感測器及監控顯示模組對每路的電流進行測量和監控，可以遠程記錄和顯示運行狀況，無須到現場（選配）；
8、防護等級達IP65，滿足室外安裝的使用要求；
9、安裝維護簡單、方便，使用壽命長。
技術參數
1、電池串列最高輸入電壓：DC1000V
2、電池串列輸入電流：10A
3、輸入迴路數：按要求配置
4、熔斷器額定電流：11A
5、最大輸出電流：N×11A
6、防雷模組主要技術參數（如下表）
型號 KBT-PVX 規格 KBT-PVX
額定電壓Un 600VDC 800VDC 1000VDC
最大持續工作電壓Uc 750VDC 1000VDC 1200VDC
動作電壓 1200V±10% 1600V±10% 2000V±10%
標稱通流容量In 20kA（8/20μs）
放電次數 50次（In）
最大通流容量Imax 40kA（8/20μs）
放電次數 10次（Imax）
電壓保護水平Up ≤2.8kV ≤3.0kV ≤3.8kV
保護模式： L+—L- L+—PE L- —PE
回響時間： <25ns
環境溫度： -40°C～+80°C
產品尺寸： 54×66×90mm
安裝使用
1、拆開包裝，認真閱讀產品使用說明書，核對產品型號、參數是否正確，是否與設備匹配。安裝須由有專業技術知識的人員（指導）進行。在陽光下安裝接線時，應遮住太陽能光伏電池板，以防光伏電池的高電壓電擊傷人；
2、安裝時，把可拆卸活動安裝板（共4件）分別插入箱體底部的安裝板插座中，並用兩個M8*8螺釘固定，再用膨脹螺絲固定到安裝位置。
3、將光伏防雷匯流箱按原理及安裝接線框圖接入光伏發電系統中後，應將防雷箱接地端與防雷地線或匯流排進行可靠連線，連線導線應儘可能短直，且連線導線截面積不小於16mm2多股銅芯。接地電阻值應不大於4歐姆，否則，應對地網進行整改，以保證防雷效果。安裝完成檢查無誤後方可投入使用。
4、輸入端位於機箱的下部，注意與光伏組件輸出正極的連線位於底部左側，而與光伏組件輸出負極的連線位於底部右側，用戶接線時需要擰開防水端子，然後接入連線至保險絲插座，然後擰緊螺絲，固定好連線，最後擰緊外側的防水端子。
5、輸出包括匯流後直流正極、直流負極與地，上面備有四個端子供選擇，接地線為黃綠線本。用戶接線時需要擰開防水端子，然後接入連線，然後擰緊螺絲，固定好連線，最後擰緊外側的防水端子。
6、本光伏防雷匯流箱勿需特別維護，為防止防雷模組失效，應對其工作狀態作定期的檢查。特別是雷電過後，應及時檢查。如發現面板上的故障指示燈由“綠色”變為“紅色”時，請及時與銷售商或生產商聯繫。
7、應定期檢查熔斷器，防止熔斷器熔斷後電池板處於開路狀態，光伏電池電能不能輸出；
8、輸入輸出均不能接反，否則後級設備可能無法正常工作甚至損壞其它設備；
9、箱內所裝電器元件均為光伏防雷匯流箱專門定製的產品，不可與普通產品混用，若需更換請與銷售商或生產商聯繫，且更換熔斷器熔芯（專用直流高壓容芯）時注意防止太陽能光伏電池的高電壓電擊傷人；
10、檢測或維護本設備時，注意輸入輸出均可能帶電，防止觸電或損壞其它設備；
11、輸入線採用4mm2的軟銅線，輸出及地線採用不小於16mm2的軟銅線。
12、用戶單位應制定防雷設施管理制度，並指定專人管理；光伏防雷匯流箱屬於電器類產品，非專業人員，請不要擅自拆卸。
13、箱體尺寸（8迴路）：500*412*188，安裝尺寸：438*370
14、附圖（以8迴路為例）：

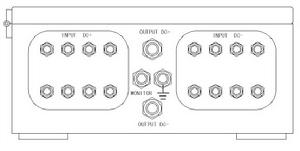

圖1：輸入輸出線布置圖
光伏防雷器輸入輸出線布置圖

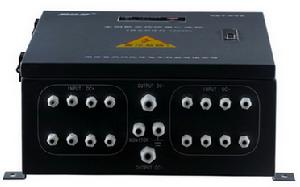

光伏防雷器實景圖片相關服務
