太陽能防雷器,太陽能發電防雷器,太陽能電源防雷器,太陽能光伏防雷器,太陽能光伏防雷箱,光伏防雷器,光伏避雷器,光伏陣列防雷匯流箱,光伏防雷匯流箱均指同一防雷器。
太陽能光伏防雷器安全說明
安裝前請仔細閱讀本手冊(KBT-PVX光伏陣列防雷匯流箱.DOC)，若未按本手冊中的說明進行安裝而出現設備損壞，科比特有權不進行質量保證。
警告: 所有的操作和接線請專業電氣或機械工程師操作。
警告: 安裝時，除了接線端子外，請不要動機箱內部的其它部分。
警告: 所有的操作和接線必須符合所在國和當地的相關標準要求。
警告: 白天安裝光伏組件時，套用不透光的材料遮住光伏組件，否則在太陽光下，光伏組件會產生很高的電壓，可能導致電擊危險。

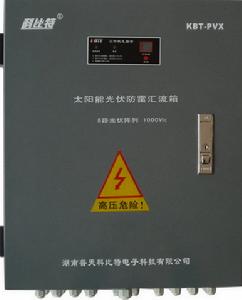

產品簡介
對於大型光伏併網發電系統，為了減少光伏組件與逆變器之間連線線，方便維護，提高可靠性，一般需要在光伏組件與逆變器之間增加直流匯流裝置。本公司的光伏陣列防雷匯流箱系列產品就是為了滿足這一要求而特別設計的，可與本公司的光伏逆變器產品相配套組成完整的光伏發電系統解決方案。使用光伏匯流箱，用戶可以根據逆變器輸入的直流電壓範圍，把一定數量的規格相同的光伏組件串聯組成1個光伏組件串列，再將若干個串列接入光伏陣列防雷匯流箱（見圖1）進行匯流，通過防雷器與斷路器後輸出，方便了後級逆變器的接入。
建議用戶在安裝及使用時遵守必要的安全規範，為了保證人身安全與降低危險性，用戶需要遵守手冊中提到的安全措施。光伏陣列防雷匯流箱具有以下特點：
（1） 滿足室外安裝的使用要求；
（2） 同時可接入16路太陽電池串列，每路電流最大可達10A；
（3） 配有光伏專用高壓防雷器，正極負極都具備防雷功能；
（4） 採用正負極分別串聯的四極斷路器提高直流耐壓值至不小於DC1000V。

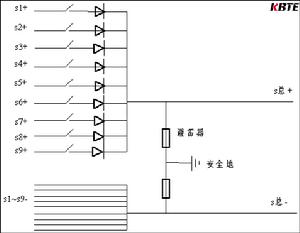

匯流箱接線圖圖 1 匯流箱接線圖
內部配置
匯流箱內部布局圖圖 2 匯流箱內部布局圖
說明：產品標誌應以實物為主。
| 部件編號 | 說明 |
| 1 | 防雷器（正極、負極和大地） |
| 2 | 防反二極體 |
| 3 | 太陽能正極輸入和短路器 |
| 4 | 太陽能負極和負極匯流端子 |
| 5 | 直流正極匯流端和接地 |
安裝與使用
檢查是否有運輸損壞
雖然對於本產品我們在運輸前已仔細測試和檢測過，但是在運輸過程中可能
會出現損壞情況，所以您在安裝前還請檢查一下。若檢測到有任何損壞情況請與
運輸公司聯繫或直接與科比特聯繫。請您提供損壞處的照片，我們將提供最快最好的服務。
基本安裝要求
雖然本產品的防水等級為IP65，可以安裝在戶外，但同時其為一電子設備，
故儘量不要放置在潮濕的地方。以下是一些基本要求。
輸入電路配置
光伏匯流箱最多允許接入六路光伏組件。
安裝
使用適當的工具進行安裝，產品的重量參見技術數據。
機箱的開啟與關閉
為了提高可靠性與安全性，本光伏陣列防雷匯流箱均提供了鑰匙以開啟與關閉機箱，方法是將鑰匙插入鎖內，順時針擰動，則關閉機箱，逆時針擰動，則開啟機箱。
輸入接線
逆變器的輸入端位於機殼的下部，本匯流箱最多允許9路輸入，注意與光伏組件輸出正極的連線輸入位於底部的右側，而與光伏組件輸出負極的連線位於底部的左側，用戶接線時需要擰開防水端子，然後接入連線至保險絲插座，然後擰緊螺絲，固定好連線，最後擰緊外側的防水端子。
輸出連線
輸出包括匯流後直流正極、直流負極與地，上面備有四個端子共選擇，接地線為黃綠線。用戶接線時需要擰開防水端子，然後接入連線，然後擰緊螺絲，固定好連線，最後擰緊外側的防水端子。
如果針對同一個逆變器使用超過三個匯流箱，可能需要在匯流箱與逆變器的
之間添加保險絲。
輸入斷路器等級
在任何電力系統中，微型斷路器被用來配電和保護電子器件免受過電流的危害，如果不加保護，此過電流有可能導致電子器件失靈、過熱、損壞甚至起火。如果微型斷路器保護電流等級過大，無法提供保護功能，如果過小，則無法正常工作。因此在選擇微型斷路器時，需要根據光伏組件的額定等級以及相關標準要求而定。
微型斷路器的最小等級可由光伏組件的短路電流計算而得。
警告: 微型斷路器承受來自逆變器和光伏陣列的高壓。嚴禁在工作時拆裝微型斷路器。
技術數據
| 部件編號 | 說明 |
| 最大可接入輸入組件數目 | 16 |
| 輸入陣列正負極連線線徑 | 4mm2 |
| 輸出正負極與地線線徑 | 16mm2 |
| 輸入斷路器 | 10A |
| 最大輸出電流 | 60A |
| 最大連續輸出電流 | 53A |
| 輸出連線數目 | 1路正極，1路負極，1路接地 |
| 機殼防水等級 | IP65 |
| 溫度範圍 | -40℃——75℃ |
| 重量（大約） | 15.5KG |
| 體積（寬×高×深） | 400mm×500mm×180mm |
