中文名稱：光伏匯流採集裝置
英文名稱：Pvstation intelligent confluence acquisition device
定 義：專門套用於智慧型光伏匯流箱，用於監測光電池陣列中電池板運行狀態，光電池電流測量，匯流箱中防雷器狀態採集、直流斷路器狀態採集、繼電器接點輸出、帶有風速、溫度、輻照儀等感測器接口，裝置帶有RS485接口可以把測量和採集到的數據和設備狀態上傳。
下面以上海安科瑞電氣股份公司AGF-M系列為例來介紹產品的主要性能：
產品特點
◆ 測量元件採用霍爾感測器，隔離測量

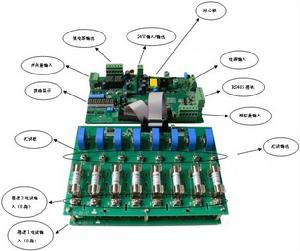

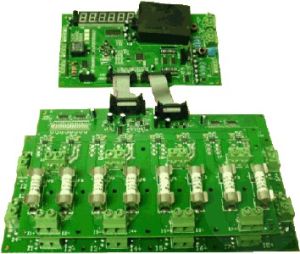

光伏匯流採集裝置◆ 可接受正極或負極匯流測量方式
◆ 板載光伏專用熔斷器，耐壓DC1kV，熔斷電流可選擇
◆ 提供外部感測器輸入接口
◆ 標配單路RS485接口
◆ 多種供電方式可選擇
產品功能
◆ 光伏電池串開路報警，狀態檢測
◆ 帶開關量輸入，用於採集直流斷路器、防雷器等輸出空接點狀態
◆ 帶繼電器輸出，可以設定為點動方式，用於驅動直流斷路器的自動分合閘
◆ 提供溫度、輻照、風速等類型感測器輸入接口
◆ 可輸出DC24電源給外部感測器供電
◆ 就地數碼管循環顯示每通道的輸入電流，並具有自動關閉節能顯示模式
◆ 可帶雙路隴余RS485接口，支持Modbus RTU通訊協定，通訊地址、波特率、數據方式都可自由設定
技術參數
◆ 輸入範圍：DC 0~20A
◆ 反應時間：1s
◆ 測量精度光伏電池測量0.5級、外部模擬量0.2級
◆ 溫度係數200ppm
附加功能
◆ RS485通訊RS485/ModBus-RTU協定，4800/9600/19200/38400bps
◆ 繼電器輸出2組轉換8A/AC250V（8A/DC 30V）
◆ 開關量輸入3組外部狀態輸入（光耦或乾接點方式）
◆ 模擬量輸入PT100、DC 0(4)~20mA、DC 0~10V
通用技術參數
◆ 工作溫度:-25~+60℃，濕度95%，無凝露、無腐蝕性氣體場所
◆ 海拔≤2500m
◆ 絕緣電阻≥100MΩ
◆ 工頻耐壓電源//光伏輸入//繼電器輸出//通訊 AC 2.5kV/1min
◆ 感測器輸入//開關量輸入//通訊//DC 24 DC1kV/1min
選型指南

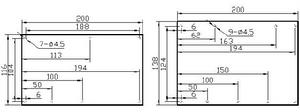

AGF-M外形選型
AGF-M外形◆ AGF-M4 測量 4路DC 0~20A
◆ AGF-M8 測量 8路DC 0~20A
◆ AGF-M12 測量 12路DC 0~20A
◆ AGF-M16 測量 16路DC 0~20A
