側掃聲納

側掃聲納，是水下搜尋、水下考察等一項重要的有力的工具，每邊旁掃通過向水底發射聲納，反射後被拖魚接收形成聲納影象來發現水下物體。接收到的信號通過拖纜傳到甲板上的顯示單元，該系統非常適合尋找水下小型的或者怕碰的目標，可以用於尋找古董、殘骸、航海日誌、溺水人員等目標，也可以用來尋找大型的目標沉船，也套用在法律取證、潛水救援以及軍事單位。

概述

側掃聲納

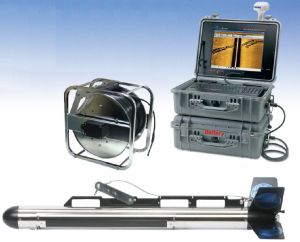

側掃聲納，是一款價格實惠的雙通道高解析度的數碼側掃聲納，主要面向運動潛水市場，可直接通過筆記本或桌上型電腦控制，只要連線上一個GPS接收器，就能獲知經度和緯度坐標。

套用特點

1、STARFISH側掃聲納在海底調查領域的最新發展英國Tritech公司宣布推出全新高性能側掃聲納系統StarFish450H。高性價比、高效能、船體固定式側掃聲納系統為你呈現出壯觀的海底圖像。StarFish450H系統採用了超薄設計，靈活安裝固定支架使其可以固定在任何船隻底部，在任何航行過程中都可隨時觀察有趣的海底目標。

側掃聲納

2、換能器安裝在船底，使用5m（16ft）或20m（65ft）拖拽電纜航速2—5節聲納測量範圍100m（320ft）顯示海底微小目標（如電纜或錨鏈）可測量微小到2.5cm（1”）的物體船體固定式側掃聲納操作非常安全簡便，無須擔心在淺水或急流區域套用時拖纜被刮壞或絞斷的發生。
3、系統簡單易操作是滿足任何想捕獲海底圖像完成對海底勘察工作者的理想工具。利用先進的數字CHIRP聲學技術結合水下調查行業的專業經驗，StarFish450H側掃聲納可以在不犧牲圖像質量的情況下在更長的作業區域進行海底目標物掃描。
4、StarFish450H固定式側掃聲納即插即用，通過USB接口與您的PC機連線。簡單的一次性安裝到船隻上，你即刻具有在每次航行中時時捕獲海底數字圖像的能力。StarFish450H操作簡單，軟體界面友好讓海底圖像輕鬆清晰呈現。

工作原理

側掃聲納

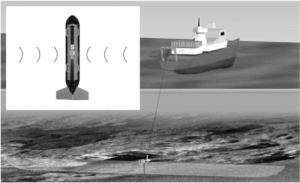

1、側掃聲納是水下搜尋、水下考察等一項重要的有力的工具，它能不受水體可見度的影響而快速覆蓋大面積水域“看”到水下情況。每邊旁掃通過向水底發射聲納，反射後被拖魚接收形成聲納影象來發現水下物體。接收到的信號通過拖纜傳到甲板上的顯示單元。
2、顯示單元顯示的是高解析度的海底或湖底或河底或位於底部其他物體的聲納影像。聲納的聲波是通過安裝在兩邊的拖魚發射並接收的。換能器的解析度決定於發射聲波的頻率。
3、旁掃是以較低的頻率來得到較大的掃描範圍，但是精度要低。高頻系統可以得到較高的精度，但是掃描範圍較小。雙頻旁掃同時擁有高頻和低頻換能器，這樣可以得到較大範圍同時解析度較高的圖像。
