工作原理

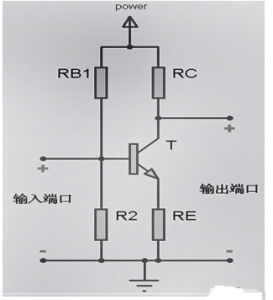

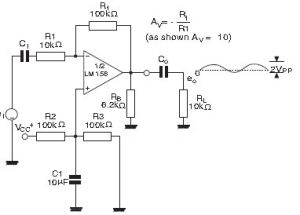

偏置電路由於流過發射極偏置電阻（Re）的電流IR遠大於基極的電流Ib（Ie>>Ib），因此，可以認為基極電位Vb只取決於分壓電阻Re的阻值大小，與三極體參數無關，不受溫度影響。
靜態工作點的穩定是由Vb和Re共同作用實現，穩定過程如下：
設溫度升高→Ic↑→Ie↑→VRe↑→Vbe↓→Ib↓→Ic↓
其中：Ic↑→Ie↑是由並聯電路電流方程Ie=Ib+Ic得出，Ie↑→Vbe↓是由串聯電路電壓方程Vbe=Vb－Ie×Re得出，Ib↓→Ic↓是由晶體三極體電流放大原理Ic=β×Ib（β表示三極體的放大倍數）得出。
由上述分析不難得出，Re越大穩定性越好。但事物總是具有兩面性，Re太大其功率損耗也大，同時Ve也會增加很多，使Vce減小導致三極體工作範圍變窄，降低交流放大倍數。因此Re不宜取得太大。在小電流工作狀態下，Re值為幾百歐到幾千歐；大電流工作時，Re為幾歐到幾十歐。
套用
晶體三極體常用的共射放大電路。
以常用的共射放大電路為例，當是PNP型晶體三極體時，主電流是從發射極（e極）到集電極（c極）的Ic，偏置電流就是從發射極（e極）到基極（b極）的Ib。相對與主電路而言，為基極提供電流的電路就是所謂的偏置電路。這些外部電路，為發射極（e極）與基極（b極）之間（即發射結）提供正向偏置電壓；為基極（b極）與集電極（c極）之間（即集電結）提供反向偏置電壓，偏置電路可理解為，設定電晶體PN結正、反電壓的電路，偏置電路為電晶體基極（b極）提供的電流Ib稱為偏置電流。
偏置電路往往有若干元件，其中有一重要電阻，往往要調整阻值，以便集電極電流Ic在設計規範內，保證電晶體正常工作，這要調整的電阻就是偏置電阻Re阻值大小。
