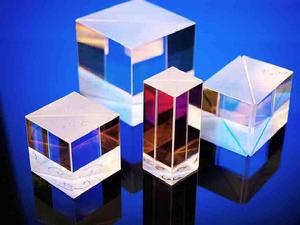

偏振分光稜鏡

偏振分光稜鏡是一種用於分離光線的水平偏振和垂直偏振的光學元件。

基本信息

• 中文名：偏振分光稜鏡
• 英文名：Polarizing Beam Splitter (PBS)

• 功能：分離光線的水平偏振和垂直偏振
• 功能套用：偏振分光稜鏡

結構原理

偏振分光稜鏡是通過在直角稜鏡的斜面鍍制多層膜結構，然後膠合成一個立方體結構，利用光線以布魯斯特角入射時P偏振光透射率為1而S偏振光透射率小於1的性質，在光線以布魯斯特角多次通過多層膜結構以後，達到使的P偏振分量完全透過，而絕大部分S偏振分量反射（至少90%以上）的一個光學元件。

原理

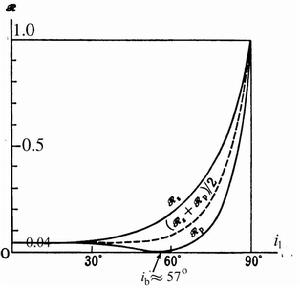

P偏振光與S偏振光折射率與入射角的關係

功能套用

偏振分光稜鏡用於將一束光的水平偏振和垂直偏振分開，P光與S光的透過率之比大於1000，同時保證P光透過率在90%以上。具有應力小、消光比高、成像質量好、光束偏轉角小等特點。波長涵蓋420-1600nm區域。可用作起偏、檢偏、光強調節等場合。

性能局限

需要注意的是，偏振分光稜鏡的工作效果是受波長限制的。另外，偏振分光稜鏡只是粗略地進行偏振選擇的元件，如果對於偏振的純度要求很高，可以使用格蘭湯普森稜鏡 。
