數字調製用“星座圖”來描述,星座圖中定義了一種調製技術的兩個基本參數:(1)信號分布;(2)與調製數字比特之間的映射關係。星座圖中規定了星座點與傳輸比特間的對應關係,這種關係稱為“映射”,一種調製技術的特性可由信號分布和映射完全定義,即可由星座圖來完全定義。

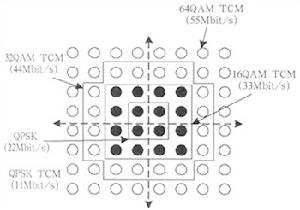

信號星座圖 |
如BPSK是直角坐標系,1-3象限兩個點。QPSK是四個象限各一個點。QAM就更多一些。
用星座圖來表示調製方式比數學表達式更直接,更一目了然。很多儀器也支持星座圖的測試與顯示。
數字調製用“星座圖”來描述,星座圖中定義了一種調製技術的兩個基本參數:(1)信號分布;(2)與調製數字比特之間的映射關係。星座圖中規定了星座點與傳輸比特間的對應關係,這種關係稱為“映射”,一種調製技術的特性可由信號分布和映射完全定義,即可由星座圖來完全定義。
信號星座圖 |
星座圖,通常是指把信號矢量端點的分布圖。星座圖對於判斷調製方式的誤碼率等有很直觀的效用。
星座圖,通常是指把信號矢量端點的分布圖。星座圖對於判斷調製方式的誤碼率等有很直觀的效用。
來歷及套用 星相學 12星座順序通常,把信號矢量端點的分布圖稱為星座圖。星座圖對於判斷調製方式的誤碼率等有很直觀的效用。
數字通信領域中,經常將數位訊號在複平面上表示,以直觀的表示信號以及信號之間的關係。這種圖示就是星座圖。
介紹 表示 數據傳輸 參見四相相移鍵控信號,具有一系列獨特的優點,目前已經廣泛套用於無線通信中,成為現代通信中一種十分重要的調製解調方式。
現代數字通信系統調製幾乎都採用了IQ正交調製技術,使得數字調製信號可以用IQ兩路來表示,這樣為了衡量這種IQ正交調製的信號的信號質量,就需要把這個信號當作一個矢量來分析,這個矢量信號可以映射到星座圖...
定義 調製技術 基帶信號是原始的電信號,一般是指基本的信號波形...信號控制高頻載波的參數(振幅、頻率和相位),使這些參數隨基帶信號變化。用來控制高頻載波參數的基帶信號稱為調製信號。未調製的高頻電振盪稱為載波(可...
定義 原理 特性 案例 方法)…,對應的空間信號矢量端點分布圖稱為星座圖,分別有4、16、64…個矢量...其他數字調製方式,QAM發射的信號集可以用星座圖方便地表示,星座圖上每一個...,進而導致誤碼率上升。因此高階星座圖的可靠性比低階要差。QAM信號採取...
