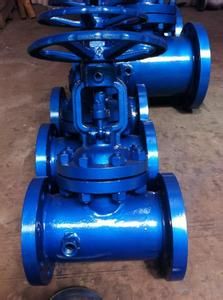

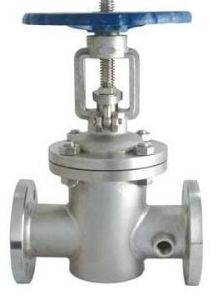

保溫閘閥

保溫閘閥主要用於石油、化工、冶金、製藥等各類系統中，該閥門的夾套焊裝於閥門的兩法蘭之間，閥門的側面、底部設定有夾套的連線口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

執行標準

保溫閘閥

設計與製造：GB12234
法蘭尺寸：JB/T79　GB9113
壓力溫度：GB9131
結構長度：GB12221
對焊連線尺寸：－
檢驗與試驗：GB13927

主要性能規範

型號	公稱壓力	強度(水)(MPa)	密封(水)(MPa)	低壓密封(空氣)(MPa)	工作溫度℃	適用介質
BZ41H-16C BZ41W-16P(R)	1.6	2.4	1.8	0.6	≤200	酸、鹼類
BZ41W-25P(R)	2.5	3.8	2.8	0.6	≤200	酸、鹼類
BZ41W-40P(R)	4.0	6.0	4.4	0.6	≤200	酸、鹼類
BZ41W-64P(R)	6.4	9.6	7.0	0.6	≤200	酸、鹼類

主要零件的材料說明

零件材料	BZ41Y-16I-25I-40I材料
閥體、閥座	鉻鉬鋼
閥板	合金鋼+硬質合金、鉻鎳鈦鋼、鉻鎳鉬鈦鋼
閥桿	合金鋼
閥桿螺母	鋁鐵青銅
手輪	灰鑄鐵、可鍛鑄鐵

主要外形尺寸

型號	公稱通徑DN	尺寸
		L	D	D1	D2	b-f	Z-Φd	H	Do
BA41W-16P(R)	15	130	95	65	45	16-2	4-14	170	120
	20	150	105	75	55	16-2	4-14	190	140
	25	160	115	85	65	16-2	4-14	205	160
	32	180	135	100	78	18-2	4-18	270	180
	40	200	145	110	85	18-3	4-18	310	200
	50	250	160	125	100	18-3	4-18	358	240
	65	265	180	145	120	18-3	4-18	373	240
	80	280	195	160	135	20-3	8-18	435	280
	100	300	215	180	155	20-3	8-18	500	300
	125	325	245	210	185	22-3	8-18	614	320
	150	350	280	240	210	24-3	8-23	674	360
	200	400	335	295	265	26-3	12-23	818	400
	250	450	405	355	320	30-3	12-25	969	450
	300	500	460	410	375	30-4	12-25	1145	560
