產品用途

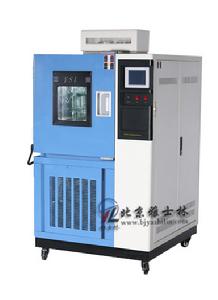

低氣壓試驗箱主要用於試驗工件在低氣壓、高溫、低溫單項或同時作用下的環境適應性與可靠性試驗，並或同時對試件通電進行電氣性能參數的測量。規格型號
列表一
型號規格 | 工作室尺寸（D*W*H）mm | 外形尺寸（D*W*H）mm | 溫度範圍 |
BJYSL-DQY-100 | 450×450×500 | 1150×1050×1750 | A:-20℃～200℃ B:-40℃～200℃ C:-60℃～200℃ |
BJYSL-DQY-225 | 500×600×750 | 1200×1100×1900 | |
BJYSL-DQY-500 | 700×800×900 | 1450×1400×2150 | |
BJYSL-DQY-800 | 800×1000×1000 | 1500×1550×2200 | |
BJYSL-DQY-010 | 1000×1000×1000 | 1720×1580×2280 |
列表二
型號：LRHS-102A-LF 直徑*壁厚*計量筒高（mm） 450×450×500型號：LRHS-225A-LF 直徑*壁厚*計量筒高（mm） 500×600×0×750
型號：LRHS-504A-LF 直徑*壁厚*計量筒高（mm） 70*0×800×900
型號：LLRHS-800A-LF 直徑*壁厚*計量筒高（mm） 800×1000×1000
型號：LRHS-010A-LF 直徑*壁厚*計量筒高（mm） 1000×1000×1000
型號：LRHS-015A-LF 直徑*壁厚*計量筒高（mm） 1200×45×1327
真空系統
1.真空系統組成:真空系統是獲得真空度和測量控制真空度的組成部分，由真空測量系統和真空獲得機組組成2.真空度測量:真空度測量採用壓力感測器進行測量該真空規採用壓力應變實現真空度測量，測量數據為線形電信號，可直接輸入設備控制器進行顯示和控制
技術指標
壓力偏差 常壓～40Kp：±1.8Kpa；40Kp～4Kpa：±4.5%；4Kp～0.5KPa：±0.1Kpa溫度範圍 A:-20℃～150℃ B:-40℃～150℃ C:-60℃～150℃ D:-70℃～150℃
壓力範圍 常壓～0.5kPa
降壓時間 ≤45min（常壓～0.5kPa）
溫度波動度 ±0.5℃（常壓，空載）
溫度均勻度 ≤±2℃（常壓，空載）
溫度偏差 ≤±3℃（常壓，空載）
升溫速率 1.0～3.0℃/min
降溫速率 0.7～1.0℃/min
控制系統 控制器 西門子PLC控制器、西門子彩色液晶顯示觸控螢幕
精度範圍 設定精度：溫度±0.1℃，指示精度：溫度±0.1℃，解析度：±0.1℃
溫度感測器 鉑金電阻 PT100Ω/MV
壓力感測器 電子式壓力變送器
加熱系統 全獨立系統，鎳鉻合金電加熱式加熱器
製冷系統 法國原裝“泰康”全封閉風冷式單級/復迭壓縮機製冷方式
循環系統 耐溫低噪音空調型電機.多葉式離心風輪
使用材料 外箱材質 優質碳素鋼板.磷化靜電噴塑處理/SUS304不鏽鋼霧面線條發紋處理
內箱材質 SUS304不鏽鋼優質鏡面光板
保溫材質 聚氨脂硬質發泡、超細玻璃纖維綿
門框隔熱 雙層耐高低溫老化矽橡膠門密封條
安全保護 漏電、短路、超溫、電機過熱、壓縮機超壓、過載、過電流保護
定時功能 0.1～999.9（H、M、S）可調
控制儀表
採用日本原裝進口“優易控”品牌溫濕度儀表，
顯示分辯率: 溫度：0.1℃(顯示範圍)；時間：0.1min；濕度：0.1%RH(溫濕度試驗設備)；
感溫感測器：PT100鉑金電阻測溫體；
控制方式：熱平衡調溫調濕方式，採用P·I·D+S·S·R系統同頻道協調控制；具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定；
具有1000段程式、每段可循環999步驟的容量，每段設定最大值為99小時59分；10組程式連結功能；
控制器可存儲600天內歷史數據(24小時運行狀態下，記錄間隔1min以上，溫濕度數據同時記錄時)，且可回放上傳的控制內歷史數據曲線；
可隨時插入隨身碟導出或上傳數據，並可通過隨機贈送軟體在電腦查看或轉成EXCEL格式；
儀表配備USB連線埠，可直接通過連線埠驅動微型印表機預覽及列印（選配）；
設備具有強大的網路監視、控制網路功能，即使您不在機器旁邊，也可以在電腦上對實時操作、監控。對設備的運行情況了如指掌；
控制器面板標配有10M/100M乙太網絡接口，自動獲取IP位址遠程控制。可支持實時監控、歷史曲線回放、程式編輯、FTP上傳下載、歷史故障查看、遠程定值/程式控制等功能；
附屬功能: 故障報警及原因、處理提示功能；斷電保護功能；上下限溫度保護功能；日曆定時功能(自動啟動及自動停止運行)；自診斷功能。
使用條件
1、安裝場地地面平整，通風良好
設備周圍無強烈振動
設備周圍無強電磁場影響
設備周圍無易燃、易爆、腐蝕性物質和粉塵
設備周圍留有適當的使用及維護空間，
2、供電條件
電源要求：AC380V±10% 50±0.5Hz 三相五線制
預裝功率：總功率+2.0KW
要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，並且此開關必須是獨立供本設備使用（建議電源開關容量：32A）
3、環境條件
環境溫度：5℃～+30℃（24小時內平均溫度≤30℃）
環境濕度：≤85%RH
4、供水條件（僅限濕熱型及需要用水設備）
採用純淨水、蒸餾水、去離子水。電阻率≥500Ω.m
5、其它注意事項
試驗過程中打開試驗箱的門，會造成箱內的溫、濕度波動；在試驗過程中如果多次打開門或長時間敞開門或試驗樣品散發濕汽，可能會造成製冷系統換熱器結冰而無法正常工作
低氣壓試驗箱主要用於航空、航天、信息、電子等領域，確定儀器儀表、電工產品、材料、零部件、設備在低氣壓、高溫、低溫單項或同時作用下的環境適應性與可靠性試驗，並或同時對試件通電進行電氣性能參數的測量。
註：本設備為非標訂製產品，溫度、濕度、負壓、尺寸均可按客戶要求定製。
一、規格與技術參數(單位：cm)
型號：LP/DQY-102 直徑*壁厚*計量筒高（mm） 45*45*50
型號：LP/DQY-225 直徑*壁厚*計量筒高（mm） 50*60*75
型號：LP/DQY-504 直徑*壁厚*計量筒高（mm） 70*80*90
型號：LP/DQY-800 直徑*壁厚*計量筒高（mm） 80*100*100
型號：LP/DQY-010 直徑*壁厚*計量筒高（mm） 100*100*100
型號：LP/DQY-015 直徑*壁厚*計量筒高（mm） 1200*4.5*1327
二、技術指標
壓力偏差 常壓～40Kp：±1.8Kpa；40Kp～4Kpa：±4.5%；4Kp～0.5KPa：±0.1Kpa
溫度範圍 A:-20℃～150℃ B:-40℃～150℃ C:-60℃～150℃ D:-70℃～150℃
壓力範圍 常壓～0.5kPa
降壓時間 ≤45min（常壓～0.5kPa）
溫度波動度 ±0.5℃（常壓，空載）
溫度均勻度 ≤±2℃（常壓，空載）
溫度偏差 ≤±3℃（常壓，空載）
升溫速率 1.0～3.0℃/min
降溫速率 0.7～1.0℃/min
控制系統 控制器 西門子PLC控制器、西門子彩色液晶顯示觸控螢幕
精度範圍 設定精度：溫度±0.1℃，指示精度：溫度±0.1℃，解析度：±0.1℃
溫度感測器 鉑金電阻 PT100Ω/MV
壓力感測器 電子式壓力變送器
加熱系統 全獨立系統，鎳鉻合金電加熱式加熱器
製冷系統 法國原裝“泰康”全封閉風冷式單級/復迭壓縮機製冷方式
循環系統 耐溫低噪音空調型電機.多葉式離心風輪
使用材料 外箱材質 優質碳素鋼板.磷化靜電噴塑處理/SUS304不鏽鋼霧面線條發紋處理
內箱材質 SUS304不鏽鋼優質鏡面光板
保溫材質 聚氨脂硬質發泡、超細玻璃纖維綿
門框隔熱 雙層耐高低溫老化矽橡膠門密封條
安全保護 漏電、短路、超溫、電機過熱、壓縮機超壓、過載、過電流保護
定時功能 0.1～999.9（H、M、S）可調
電源電壓 AC380V±10% 50±0.5Hz 三相五線制
使用環境溫度 5℃～+30℃ ≤85%R.H
三、參照標準
GB10590-89 低溫/低氣壓試驗箱技術條件；
GB15091-89 高溫/低氣壓試驗箱技術條件；
GB11159-89 低氣壓試驗箱技術條件；
GB/T2423.25-1992 低溫/低氣壓綜合試驗箱；
GB/T2423.26-1992 高溫/低氣壓綜合試驗箱；
GJB150.2-86 低溫/低氣壓（高度）試驗；
四、控制系統
1、溫度控制儀表採用進口觸控螢幕，可程式微電腦PID控制SSR輸出運行，全進口超大液晶彩色觸 摸屏 幕畫面
2、控制器操作界面設中英文可供選擇，實時運轉曲線圖可由螢幕顯示；
3、具有120組程式、每組99段、每段可循環999步驟的容量，每段時間設定最大值為99小時59分；
產品用途：高低溫低氣壓試驗箱主要用於航空、航天、信息、電子等領域，確定儀器儀表、電工產品、材料、零部件、設備在低氣壓、高溫、低溫單項或同時作用下的環境適應性與可靠性試驗，並或同時對試件通電進行電氣性能參數的測量。
五、設備使用條件
1、環境溫度：5℃～+32℃（24小時內平均溫度≤28℃）
2、環境濕度：≤85%R.H
3、電源要求：AC380V±10% 50±0.5Hz 三相四線制
4、預裝容量：10KW
