簡介

指在樁頂施加一個動態力(動荷載),動態力可以是瞬態衝擊力或穩態激振力。樁-土系統在動態力的作用下產生動態回響,採用不同功能的感測器在感測器的樁頂測動態回響信號(如位移、速度、加速度信號),通過對信號的時域分析或傳遞函式分析,判斷樁身結構完整性。用反射波法,對每一根被檢測的單樁均應進行二次以上重複測試;對同一根基樁,三次錘擊所形成的三條波形曲線在形態、振幅及相位上應基本一致,採集數據方算合格。

基本原理

低應變反射波法的主要功能是檢驗樁身結構的完整性,如樁身缺陷位置判斷、施工樁長校對和混凝土強度等級定性估計等。

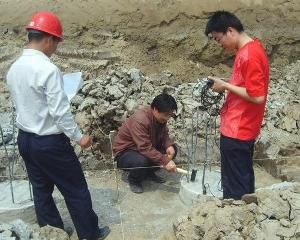

用手錘或力錘、力棒敲擊樁頂,由此產生的應力波沿樁身以波速C向下傳播,應力波通過樁阻抗z(Z:AC)變化界面時(如縮徑、夾異物、混凝土離析或擴徑),一部分應力波產生反射向上傳播,另一部分應力波產生透射向下傳播至樁端,在樁端處又產生反射。由安裝在樁頂的加速度或速度感測器,接收反射波信號,並由測樁儀進行信號放大等處理後,得到加速度時程曲線。從曲線形態特徵可以判斷阻抗變化位置或校核樁長,由平均波速大小估計混凝土的強度等級。混凝土的速度C及樁身缺陷的深度L可按下列公式計算:
C=2L/ΔT (1)
L'=1/2CmΔtx (2)
式中:L--測點下樁長,m;
ΔT--速度波第一峰與樁底反射波峰間的時間差;
Δtx--速度波第一峰與缺陷反射波峰間的時間差;
Cm--樁身波速的平均值,m/s。

低應變檢測儀

用途

基樁低應變反射波法完整性檢測

性能指標

項目 技術指標 項目 技術指標
顯示方式 8.4寸真彩液晶顯示屏(高亮)800×600 動態範圍 ≥100dB
存儲模式 電子硬碟 傳輸方式 USB口
存儲量 5000根樁數據 頻寬 5Hz~12000Hz
主控系統 工業計算機 供電模式 內置鋰電池
採樣間隔 5μs~65536μs 操作模式 觸控螢幕
採樣頻率 ≥200kHz 通道數 1
記錄長度 1k 感測器 前放電壓型加速度計
A/D轉換精度 16位×3 工作溫度 -5℃~+40℃
系統噪聲電壓 <30μv 體積 266×180×50mm

功能特點

1.體積小巧、重量輕方便攜帶,現場操作簡單

2.內置高容量鋰電池,可連續工作6個小時,太陽強光下螢幕清晰可見

3.高強度鋁合金機殼,結構穩定耐用

4.3級A/D組合設計,動態範圍大,信噪比高

5.現場可進行濾波、指數放大、定缺陷位置等分析功能

6.支持英文操作,符合國際各種規範要求

7.可擴展為無線採集模式(另有無線語音低應變採集模式)

技術規範

﹡《建築基樁檢測技術規範JGJ106-2014》

﹡《公路工程基樁動測技術規程JTG/TF81-01-2004》

﹡《鐵路工程基樁無損檢測規範TB 10218-2008》

﹡ 符合國際各種規範要求
