概述
井口控制盤在陸地沙漠高壓、高產、高危油氣井及海上平台油氣井的安全生產上發揮著重要的作用，可有效的防止或減少油氣井事故，防止或減少碳氫化合物對大氣或周圍環境的排放。無論是按照政府規定還是按照國內、外各油田安全生產的規章要求，油田井口安全控制系統是油田安全生產、運輸不可缺少的主要控制系統之一。
井口控制盤由液壓部分、機械部分、電氣部分組成。液壓部分為井口安全閥提供壓力源，電氣部分為整個系統提供動力源。井口安全控制系統共控制2個安全閥，分別為地面安全閥（SSV）和井下安全閥（SCSSV）。地面安全閥觸動器控制壓力為5,000psi，井下安全閥觸動器控制壓力為10,000psi。
功能
1、具有打開、關閉安全閥的功能；（打開或關閉）
2、具有井口火災緊急關井保護功能；（易熔塞防火）
3、具有本地ESD關斷保護功能；（本地ESD功能）
4、具有生產管線壓力異常，壓力超高、超低自動關井保護功能；（機械式高低壓感測器或電子式壓力變送器、壓力開關）
5、具有遠程ESD功能；主控室DCS系統緊急關井保護（遠程ESD,RTU遠程檢測和控制功能）；
6、現場天然氣濃度危險超標，自動報警並緊急關井保護。
7、井口高含沙保護；
8、井口腐蝕與檢測系統。
技術參數
型號： 單井控制盤/多井控制盤/集成地面安全控制系統
動力源： 氣動/液動/電動/太陽能/手動
工作壓力： 0～20,000PSI
介質： 液壓油/氣體
先導壓力： 50-145PSI
環境溫度： -35to65攝氏度
氣候條件： 陸地/沙漠/海洋
控制盤材質：304SS或316SS
管線材質： 316SS
元件材質： 316SS
防護等級： IP54
防爆區域： CLASS Ⅰ DIV Ⅰ /Ⅱ

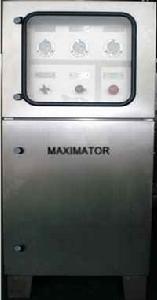

單井控制盤
單井控制盤適用於操作任何一口井的一個液動控制井下安全閥（SCSSV）、一個或兩個地面安全
單井單井控制盤按照動力源方式可分為：
· 手動控制系統；
· 電動控制系統；
· 氣液控制系統；
· 太陽控制系統。
最大工作壓力為6000PSI。
井口控制盤主要由油箱、氣驅液泵、液壓管路、先導氣控閥件、先導氣控管路、指示儀表及控制閥件等組成。
設備布局緊湊，採用國外進口的高壓管線和接頭，美觀耐用；氣驅液泵採用haskel氣驅液泵，安全可靠，操作安全方便。
井口控制盤主要功能包括：具有高/低壓關井功能、具有防火保護易熔塞功能、具有遠程E.S.D功能。
多井控制盤
可以設計成一體化可移動和可互換的井控模組，每一個模組都控制一口單井。任何單井模組可
多井井口控制盤採用模組化設計，各井口之間互不干涉，可單獨工作，便於操作維護等優點。控制盤為電-液控制系統，液壓系統包括SCSSV控制迴路、SSV控制迴路和先導迴路。 井口控制盤主要功能包括：具有防火保護易熔塞功能；具有就地E.S.D功能；具有本地開/關各安全閥功能；具有現場管線高/低關斷功能；具有快速釋放功能。
