基本信息

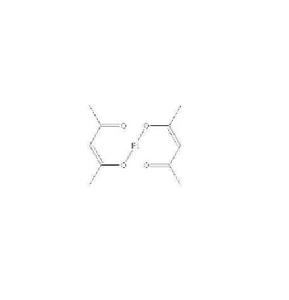

中文名稱 乙醯丙酮鉑
CAS NO. 15170-57-7
中文別名 二(乙醯丙酮)鉑(II);乙酸乙酯化鉑;乙醯丙酮鉑(II);二(乙醯丙酮)鉑;乙醯丙酮鉑(II)， PT 48.0% MIN英文名稱 Platinum 2，4-pentanedionate
英文別名 2，4-PENTANEDIONE， PLATINUM(II) DERIVATIVE; BIS(ACETYLACETONATO)PLATINUM (II); Bis(pentane-2，4-dionato-O，O')platinum; platinum bis(acetylacetonate); PLATINUM (II) 2，4-PENTANEDIONATE; PLATINUM(II) ACETYLACETONATE; 4-pentanedionato-o，o’)-bis((sp-4-1)-platinu; Bis(2，4-pentanedionato-O，O')platinum; Platinum， bis(2，4-pentanedionato-O，O')-， (SP-4-1)-; PLATINUM(II) ACETYLACETONATE， 99.99%; Pt49.6%; Bis(2，4-pentanedionato) platinum; Platinum acetylacetonate; Platinum(II) acetylacetonate 98%; Platinum(II)acetylacetonate，98%; Platinum， bis(2，4-pentanedionato-.kappa.O，.kappa.O)-， (SP-4-1)-; PLATINUM(II) 2，4-PENTANEDIONATE: 99.9% (50%PT); Platinum acetyacetonate or Platinum(II)2，4-pentanedionate; Bis(actylacetatonato) platinum (II)
EINECS 239-223-5
分子式 CHOPt
分子量 393.3
編號系統
CAS號：15170-57-7
MDL號：MFCD00000028
EINECS號：239-223-5
BRN號：4136189
PubChem號：24874292
物性數據
性狀：淺黃色晶體。
熔點（ºC）：250～252。
生態學數據
通常對水是不危害的，若無政府許可，勿將材料排入周圍環境。
計算化學數據
1.疏水參數計算參考值（XlogP）:無
2.氫鍵供體數量:0
3.氫鍵受體數量:4
4.可旋轉化學鍵數量:2
5.互變異構體數量:15
6.拓撲分子極性表面積80.3
7.重原子數量:15
8.表面電荷:0
9.複雜度:90.4
10.同位素原子數量:0
11.確定原子立構中心數量:0
12.不確定原子立構中心數量:0
13.確定化學鍵立構中心數量:2
14.不確定化學鍵立構中心數量:0
15.共價鍵單元數量:3
性質與穩定性
常溫常壓下穩定。
避免的物料： 氧化物 。幾乎不溶於水，可溶於苯、乙醇、氯仿、四氯化碳等有機溶劑。具有腐蝕性。
貯存方法
常溫密閉避光，通風乾燥。
合成方法
1.取3.18g K[PtCl]，用24mL熱水溶解，加入9.5mL KOH水溶液（1g KOH/3mL水），微熱，溶液呈黃色後，加入6.3mL乙醯丙酮。振盪數次後，加熱至50℃，生成黃色沉澱，約需1～1.5h使沉澱完全。在此期間保持溫度為50℃。冷卻後，分離晶體，在母液中加入3.1mLKOH溶液和3.1mL乙醯丙酮，加熱至50℃，保持1h，有沉澱生成。反覆進行此操作至不再有沉澱生成。合併所得固體，水洗，90℃下乾燥。收率約35%。用苯重結晶。
2.將9g（0.09mol）乙醯丙酮溶於40mL 2.5mol/L NaOH水溶液中，用移液管將該溶液逐滴加到預先製得的鉑（Ⅱ）鹽溶液（350mL）中。每當滴加的配體溶液和金屬鹽溶液接觸時，就會產生深灰色的沉澱，在攪拌下很快變為淺黃色。配體溶液加完後，用移液管慢慢加入10mol/L的NaOH溶液，使混合物的pH值達到4.5。隨著鹼液的加入，深灰色沉澱明顯增多。但當加入的鹼液量為40mL時，沉澱會顯著減少。繼續攪拌20h。過濾生成的奶黃色沉澱，用水洗3次，在矽膠上真空乾燥。將粗產物溶於二氯甲烷，過濾除去不溶物。將濾液濃縮至大約10mL，然後用矽膠色層柱（100～200目，4cm×30cm）分離。將黃色的二氯甲烷淋洗液在減壓下蒸發，得到2.58g Pt（acac）的黃色粉末，收率75.0%（以KPtCl為基準）。在苯中重結晶，得到含有重結晶溶劑的漂亮的棒狀晶體，在空氣中儲存時，溶劑會明顯揮發。
用途
鉑族金屬（Pt、Pd、Rh、Ir、Ru、Os）由於具有某些獨特和卓越的物理化學特性，如高熔點、高化學穩定性、高強度、良好的延展性、抗氧化性、耐腐蝕性、高催化活性以及良好的導電性，而廣泛套用於微電子、光學、電極材料、燃料電池、氣敏元件和航空航天等高新技術和軍工技術的各個領域，被譽為現代工業的“維它命”。但是鉑族金屬資源非常稀缺，價格昂貴，因而如何高效利用鉑族金屬是全世界研究的熱點。鉑族金屬薄膜或塗層等低維材料是高效利用鉑族金屬資源的有效形式之一。在製備鉑族金屬低維材料的過程中，前驅體的選擇是相當關鍵的。
安全信息
安全標識：S26S36/S37/S39
危險標識：R63R20/21/22R36/37/38。
安全術語
S26 In case of contact with eyes， rinse immediately with plenty of water and seek medical advice。不慎與眼睛接觸後，請立即用大量清水沖洗並徵求醫生意見。
S36/37/39 Wear suitable protective clothing， gloves and eye/face protection。穿戴適當的防護服、手套和護目鏡或面具。
風險術語
R20/21/22 Harmful by inhalation， in contact with skin and if swallowed。吸入、皮膚接觸及吞食有害。
R36/37/38 Irritating to eyes， respiratory system and skin。刺激眼睛、呼吸系統和皮膚。
R63 Possible risk of harm to the unborn child。可能有對胎兒造成傷害的危險。
