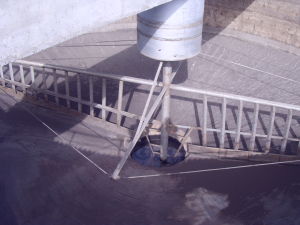

中心傳動單管式刮泥機

中心傳動單管式刮泥機
一、概述
博宇環保中心傳動單管式刮泥機，適用於給排水工程中水廠或污水處理廠直徑一般不大於18m的輻流式（圓形）沉澱池的污泥刮集和排除。
二、工作原理
中心傳動單管式刮泥機原水經中心配水筒布水後呈輻射流向池子周邊溢水槽，隨著流速的降低，水體中的懸浮物被分離而沉降於池底，上清液通過溢流堰板由出水槽排出池外。通過減速驅動和懸掛式組件的傳動，由刮板將污泥刮集到中心集泥槽，依靠靜水壓力或泵排出池外。採用中間進水和排泥，周邊排水，保證水流均勻。利用液位差自吸式排泥，有浮渣刮集排除裝置和過載保護裝置；
三、性能
1、池底刮泥，驅動裝置採用減速驅動機構傳動，結構緊湊，機械效率高；
2、斜交型刮泥板，連續性好、集泥的效率高；不鏽鋼刮泥板底下再安裝刮泥橡膠板，保證刮泥徹底乾淨，不會有浮泥現象發生。
3、池底坡比1：10，刮泥時污泥阻力可忽略不計。
4、主梁選用方鋼製作，結構強度大，採用熱鍍鋅後噴面漆工藝，防腐性能強。主梁也可以直接使用混凝土澆築，投資更節省。
5、操作簡單，可實現遠程控制。
四、結構形式
中心傳動單管式刮泥機主要有減速驅動機構、傳動立軸、刮臂、濃縮柵條及集泥槽刮板等部件組成。整台濃縮機的荷載都作用在固定橫跨池徑的工作橋中心。
1、主梁
主梁採用優質碳鋼方鋼和型管焊接而成。主梁寬為1000mm，採用Q235A普通碳鋼板材及型材焊接而成，主梁整件高度為800mm。主梁分二段或多段製作，池心側分別於中心旋轉支座鉸接連線，另兩側分別連線於端樑上，該處在結構設計上排除了三點支承情況下的靜不定因素，同時能適應一定範圍內由於沉澱池不均勻沉降而造成的池頂高程偏差，確保了刮泥機的正常運行。
主梁能夠承受刮泥系統等連線部件的所有集中載荷、刮泥阻力及每平方米範圍內200Kg行人均布載荷，主梁的撓度小於1/700mm。
2、驅動裝置
驅動裝置主要由驅動減速機、過載保護裝置等主要部件組成。
驅動減速機套裝於主軸上。當濃縮機的工作扭矩超出減速機額定輸出扭矩時，減速機輸出端的力矩臂動作，並促使過載保護裝置內的彈簧壓縮，壓桿接近平面式無接觸感應開關的感應距離而瞬間切斷電源，同時發出故障信號，以達到保護設備不受損壞目的。
3、中心旋轉支座
中心旋轉支座主要由旋轉轉盤、固定座等組成。旋轉體的上部分別設定耳座與主梁採用銷軸鉸接，底座與池中心平台用螺栓連線。中心旋轉支座主要承受刮泥機的全部軸向載荷及刮泥時產生的部分徑向載荷。
4、刮泥系統
刮泥系統主要由集泥刮板、濃縮柵條、連線支架組成，採用優質不鏽鋼板及型材製作。刮板將池底污泥刮集到池底污泥槽，通過安裝於此的吸泥管利用與排泥槽內的水位差將其壓入管路收集泥罐中排除。
5、控制箱
控制箱為戶外型，設定於主樑上，箱體採用不鏽鋼板加工製作，控制箱具有就地控制設備的開、停，並能向集控室提供設備的所有運行信號和遠程控制功能，其防護等級為IP55。
五、設備主要技術參數
型號規格 適用池徑
ø(m) 電機功率
(kw) 刮板外緣速度(m/min) 刮臂數 安裝尺寸(mm)
初沉池 二沉池 H A B C D
ZXG-6 6 0.37～0.75 2-3 1.5-2.5 2 140 340 320> 105 420
ZXG-7 7 160
ZXG-8 8 180
ZXG-9 9 220
ZXG-10 10 250
ZXG-11 11 320
ZXG-12 12 360
ZXG-13 13 450
ZXG-14 14 500
ZXG-15 15 0.75～1.1 650
ZXG-16 16 800
ZXG-18 18 900
註：設備生產一般根據設計圖紙或現場尺寸確定，以上參數只是通用參數。
