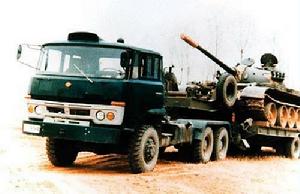

用於運輸坦克和其他裝備的裝甲車輛。坦克運輸車由輪式牽引車和載重平板掛車兩部分組成。輪式牽引車有一定的越野能力,車上裝有用於裝卸車輛的牽引絞盤,駕駛室可容納5-6人。載重量達50噸。是我國第一代運輸車。該車由HY473(6×6)牽引車HY962半掛平板車組成。HY473大量採用德國的重型車技術,如風冷柴油機與鐵馬所用風冷發動機屬於同一系列,有9個前進檔和1個倒檔,都配有氣動操縱的輪間和軸間差速鎖等。平頭駕駛室的設計是參照日本五十鈴汽車而成的。
名稱 漢陽HY473(6×6)坦克運輸牽引車
Hanyang HY473(6×6)Tank Transporter Tractor Truck
生產單位 漢陽特種汽車製造廠
Hanyang Special Auto Works,CN
現狀 生產
裝備情況 中國
概述
該車用來牽引運載重量達50t坦克的半拖車,與其配合的半拖車為漢陽HY962型。
結構特點
該車採用前控式2門駕駛室,可以向前翻轉,以便接近發動機。駕駛室座位的後面空間足以放置幾個鋪位。室內裝有DC1型獨立燃燒式暖風裝置,採用24V的直流電源,可在-40℃的環境溫度下工作,供冬季取暖用。駕駛室後面裝有雙絞盤,最大拉力為2×98kN(2×10000kgf)的鋼絲繩直徑為17.5mm,長度為47m,卷撓5層。
性能數據
駕駛室座位 1+5(個)
驅動型式 6×6
重量
空載 12500kg
車輛總重量 32000kg
帶半拖車組合總重量 91500kg
牽引座負載 19500kg
前橋負載 7000kg
中、後橋負載 25000kg
車長(全長) 7.345m
車寬(總寬) 2.58m
車高
駕駛室,滿載時 2.95m
牽引座 1.45m
車底距地高 0.34m
軸距 3.5+1.35(m)
輪距
前輪 2.05m
後輪 1.92m
接近角 30°
離去角 65°
公路最大牽引速度 64km/h
最大爬坡度(帶拖車滿載) 22%
發動機
生產公司 中國北方工業(集團)總公司
型號 KHD F12L413F
類型 4衝程12V風冷直接噴射式/柴油機
功率/轉速 216kW(355馬力)/2500r/min
變速箱
型號 9TBF-110 9/13.40-1
前進檔/倒檔數 9/1
離合器 雙片乾式,液壓空氣助力操作
制動器
主制動 雙管路氣動式
手制動 斷氣式彈簧制動作用於中、後橋
輔助制動 發動機排氣制動
轉向裝置 液壓常流半分置式動力轉向
輪向半徑 11m
懸掛裝置
前 滑板式鋼板彈簧,裝有雙向作用的筒式減振器
後 平衡式,帶推力桿
輪胎規格 12.00×20
輪胎數量 10個
電氣系統電壓 24V
蓄電池數量/電壓/容量 2個/12V/182Ah
