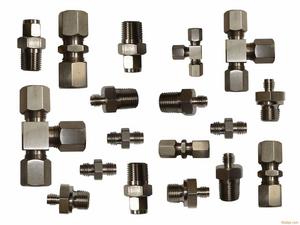

不鏽鋼金屬軟管接頭

不鏽鋼金屬軟管接頭對波紋軟接頭進行預彎時，應將活套螺母置於波紋軟接頭的兩端，以免波紋管彎曲時將螺母卡死。

安裝使用

1、根據所需連線的兩端接頭尺寸及錯位情況，。

接頭

2、安裝時，先擰下兩端的接頭，將接頭分別先安裝於風機盤管供回水管路接口上，

應密封、擰緊。

3、對波紋軟接頭進行預彎時，應將活套螺母置於波紋軟接頭的兩端，以免波紋管彎曲時將螺母卡死。

4、注意在安裝過程中，不要與硬物撞擠，不要損壞密封面。

參數表

公稱通徑 mm	工作壓力MPa		彎曲半徑mm		最少彎曲次數		供貨長度
	F型	W型	F型	W型	F型	W型	F型	W型
15(1/2″)	≤1.8	≤5.0	≥30	≥50	25	50	≥200	≥300
20(3/4″)	≤1.6	≤4.0	≥40	≥70	20	40
25(1″)	≤1.2	≤3.0	≥50	≥90	15	30
