簡介

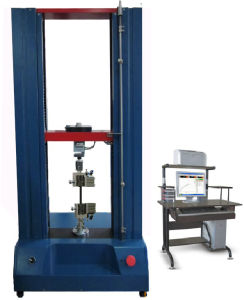

三點彎曲試驗機又叫彎曲試驗機或彎曲強度試驗機，主要是將試樣放在有一定距離的兩個支撐點上，在兩個支撐點中點上方向標本施加向下的載荷，試樣的3個接觸點形成相等的兩個力矩時即發生三點彎曲，試樣將於中點處發生斷裂，該過程被稱為三點彎曲實驗，三點彎曲試驗機是檢測行業最新研發生產的一款專業測試材料抗三點彎曲強度的檢測設備，其測試技術主要採用了上海傾技測控系統控制技術，通過日本松下原裝進口交流數字控制器控制伺服電機與高精度減速機，使其配合帶動同步帶使一副高精度滾珠絲槓移動試台，試台能以0.001mm/min—500mm/min速度運行。在測力源上使用美國全力原裝進口高精度拉壓感測器，其精度達到0.02%，靈敏度高，整個系統可達到0.5級精度，有效測力範圍為最大力值的0.2%到100%；速度精度為示值的±0.5%以內；位移精度為示值的±0.5%以內；變形測量精度為示值的±0.5%以內。
三點彎曲試驗並不是測量骨幹抗彎曲性能的最薄弱區，而是在標本上的感興趣區。
具體實驗構件尺寸及方法見GB/T 14452一1993（金屬彎曲力學性能試驗方法）。
適用範圍
三點彎曲試驗機QJ211S是對材料進行抗三點彎曲強度的一款專業儀器，可完成材料的三點彎曲試驗的同亦可升級在同台設備上完成不同材料的四點彎曲試驗，配備不同傾技的不同夾具還可以完不同材料的拉伸、壓縮、剪下、剝離等常規試驗。三點彎曲試驗機一般用於做手機玻璃、鋼化玻璃、觸控螢幕、眼鏡玻璃片、紙板紙箱等金屬及非金屬材料的四點彎曲強度試驗，使用範圍廣范遍布各大材料生產廠家試驗室、科研院所、商檢仲裁機構、教學院所等行業，為材料開發、物性試驗、教學研究、質量控制、進料檢驗、生產線的隨機檢驗等不可缺少的檢測設備。技術參數
卓技三點彎曲試驗機主要技術參數：
1、最大試驗負荷：2000N以內可任意換）；
2、測力精度等級：0.5級；
3、有效測力範圍： 0.2%-100%
4、測力精度：示值的±0.5%以內；
5、試驗力解析度：最大試驗力的±1/500000
6、試驗速度調節範圍：0.001-500mm/min
7、速度精度：示值的±0.5%以內；
8、變形測量範圍：0.2%—100%FS；
9、變形精度：示值的±0.5%以內；
10、變形分辨力：最大變形的1/250000（全程解析度不變）；
11、位移精度：示值的±0.5%以內；
12、位移分辨力：0.5µm；
13、安全裝置：電子限位保護；
14、超載保護：超過最大負荷10%自動保護；
15、數據採集頻率：200times/sec；
16、有效試驗行程：300mm；
17、有效試驗寬度：120mm；
18、電源電機：單相AC 220V±10%，200W；
19、主機重量：40kg。
同類產品
會用到三點彎曲試驗的材料，一般也會用到四點彎曲試驗機，技術成熟的廠家所生產的三點彎曲試驗機只要升級再配備四點彎曲工裝就可在同台設備上完成材料的四點彎曲試驗了。 四點彎曲試驗機主要是測試樣品四點彎曲實驗的一種儀器。四點彎曲是指將樣品放在有一定距離的兩個受力點（四點彎曲夾具的下半部分）上，在受力點的上方有兩個點（四點彎曲夾具上半部分）向樣品施加壓力，上下一共有四個點分別是施力點和受力點，該過程被稱為四點彎曲實驗。傾技四點彎曲試驗機主要參數： 1、型號：QJ211S
2、精度等級：0.5級
3、最大負荷：10KN（10KN以內力值任意換）；
4、有效測力範圍：0.02/100-100%;
5、試驗力解析度，最大負荷50萬碼；內外不分檔，且全程解析度不變。
6、有效試驗寬度：320mm
7、有效拉伸空間：500(800)mm
8、試驗速度：0.01~300mm/min
9、速度精度：示值的±0.5%以內；
10、位移測量精度：示值的±0.5%以內；
11、變形測量精度：示值的±0.5%以內；
12、採集感應方式：美國高精度感測器；
13、控制系統：日本松下全數字交流伺服控制器；
14、軟體測控系統：全數字閉環控制系統，可實現恆應力、恆應變、恆位移、試驗功能
15、試台升降裝置：快/慢兩種速度控制，可調動；
16、試台安全保護裝置：軟體自動診斷、電子限位；
17、試台返回：手動可以最高速度返回試驗初始位置，自動可在試驗結束後自動返回；
18、超載保護：超過最大負荷10%時自動保護；
19、工裝夾具配置：根據用戶產品試樣要求定製；
20、選配裝置：品牌聯想液晶電腦一套；HP彩色噴默印表機一套；
21、電機：2KW-5KW
部分功能
1、自動清零：計算機接到試驗開始指令，測量系統便自動清零
2、自動返車：自動識別試驗斷裂後，活動橫樑自動高速返回初始位置
3、自動存檔：試驗數據和實驗條件自動存檔，杜絕因突然斷電忘記存檔引起的數據丟失
4、測試過程：試驗過程及測量、顯示、分析等均由微機完成
5、顯示方式：數據和曲線隨試驗過程動態顯示
6、結果再現：試驗結果可任意存取，可對數據曲線再分析
7、曲線遍歷：試驗完成後，可用滑鼠找出試驗曲線逐點的力值和變形數據，對求取各種材料的試驗數據方便實用。
8、結果對比：多個試驗特性曲線可用不同顏色疊加、再現、放大、呈現一組試樣的分析比較；
9、曲線選擇：可根據需要選擇應力應變、力時間、強度時間等曲線進行顯示和列印；
10、批量試驗：對參數相同的試驗一次設定後可順次完成一批試樣的試驗；
11、試驗報告：（可根據客戶需要）
拉伸：最大力、拉伸強度、斷裂伸長率、彈性模量等
彎曲：最大力、彎曲強度、撓度、彈性模量等
壓縮：最大力、壓縮強度、屈服強度、彈性模量等，也可按用戶要求的格式對試驗報告進行編程和列印；
12、限位保護：具有程控和機械兩級保護；
13、過載保護：當負載超過額定的10%時自動停機；
緊急停機：設有急停開關，用於緊急狀態切斷整機電源；
自動診斷：系統具有自動診斷功能，定時對測量系統，驅動系統進行過壓，過流、超溫等到檢查，出現異常情況即刻停機；
14、實現主機和微機獨立操作；
友情提示
1、三點彎曲試驗機在第一次上機操作一定要按照說明書內容將系統連線好，並檢查無誤方可通電。2、開機前先給試驗機活動部位加潤滑油。
3、做試驗之前，必須保證系統預熱20分鐘以上，從而溫漂影響最小。
4、在試驗過程中，若拉力超過儀器標定值，則系統給出負荷報警，此時只要去掉負荷，再按“清零”鍵，即可解除超負荷報警。
5、通電無顯示，請檢查保險絲、電源插座和電源開關。
6、顯示不正常或清零不回響，請與廠家聯繫或將系統發回廠家，行業里都是一年內免費修理的。
7、試驗完畢後，先切斷電源，再給試驗機表面作清潔處理。
