產品簡介

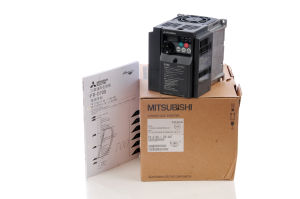

三菱變頻器D740簡單易用型：FR-D740系列
·功率範圍：
0.1-2.2KW（單相200V FR-D720S系列）。
0.4-7.5KW（三相400V FR-D740系列）。
·自動轉矩提升,實現6Hz時150%轉矩輸出。
·數字式撥盤,設定簡單快捷。
·柔性PWM,實現更低噪音運行。
·15段速,PID,4-20mA輸入和漏源型轉換等多功能。
·可提供RS-485通信功能的機型FR-S5□□-□K-R,此機型更可通過電纜接FR-PU04面板。
技術規格
| 規格 | 三相400V | 單相200V | |||||||||
| FR-D740- □□-CH-(R)(注5) | FR-D720S- □□-CU-(R)(注五) | ||||||||||
| 型號 | 0.4K | 0.75K | 1.5K | 2.2K | 3.7K | 0.1K | 0.2K | 0.4K | 0.75K | 1.5K | |
| 適用電機功率(kW)(注1) | 0.4 | 0.75 | l.5 | 2.2 | 3.7 | 0.1 | 0.2 | 0.4 | 0.75 | 1.5 | |
| 額定容量(kVA)(注2) | 0.9 | 1.6 | 2.7 | 3.7 | 5.9 | 0.3 | 0.5 | 1.0 | 1.6 | 2.8 | |
| 輸 出 | 額定電流(A) | 1.1 | 2.1 | 3.5 | 4.8 | 7.7 | 0.8 | 1.4 | 2.5 | 4.1 | 7.0 |
| 過載能力(注3) | 150%60s，200%0.5s | ||||||||||
| 電壓 | 3相380V～480V，50Hz/60Hz | 3相200V～240V，50Hz/60Hz | |||||||||
| 電 源 | 額定輸入電壓/頻率 | 3相380V～480V，50Hz/60Hz | 單相200V～240V，50Hz/60Hz | ||||||||
| 電源電壓範圍 | 325V～528V，50/60Hz | 170V～264V，50Hz/60Hz | |||||||||
| 輸 入 | 電源頻率範圍 | ±5% | |||||||||
| 電源容量(kVA) | 1.5 | 2.5 | 4.5 | 5.5 | 9.5 | 0.5 | 0.9 | 1.5 | 2.5 | 4.4 | |
| 防護等級 | IP20 | ||||||||||
| 冷卻方式 | 自冷 | 強風冷 | 自冷 | 強風冷 | |||||||
| 大約重量(kg) | l.5 | 1.5 | 1.5 | 1.6 | 1.7 | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | |
1.表示適用電機容量是以三菱標準4級電機為參考的。
2.額定輸出容量是指額定電壓為單相230V或三相400V的容量。
3.過載能力是以過電流與變頻器的額定電流之比的百分數表示的。當反覆過載使用時務必等到變頻器和電機冷卻到100%負載時的溫度以下再過載運行.
4.最大輸出電壓不能大幹電源電壓。-R為帶RS485接口的機型。
通用規格
| 控 制 特 性 | 控制方式 | 可選樣V/F控制或自動轉矩提升控制(柔性—PWM控制/高載波頻率PwM控制) | ||
| 輸出頻率範圍 | 0.5至120Hz(啟動頻率0至60Hz可變) | |||
| 頻率設定解析度 | 模擬輸入 | 最大設定頻率的l/500(DC5V輸入時)，1/1000(DCl0V，DC4至20mA輸入時) | ||
| 數字輸入 | 0.1Hz(未滿100Hz)，1Hz(100Hz以上) | |||
| 頻率精度 | 模擬輸入 | 最大輸出頻率的±1%以內(25℃±10℃) | ||
| 數字輸入 | 設定輸出頻率的±0.5%以內(使用設定撥盤) | |||
| 啟動轉矩 | 150%(6Hz時)，在使用自動轉矩提升的情況下 | |||
| 加/減速時間設定 | 0，0.1至999秒(可分別設定加速和減速時間) ，可選擇直線型或S-型加/減速模式 | |||
| 制動轉矩 | 再生(注1) | 0.2K-150%，0.4K，0.75K-100%，1.5K-50% | ||
| 直流制動 | 運行頻率(0-120Hz)，運行時間(0—10秒)，運行電壓(0-15%) | |||
| 輸入信號 | 頻率設定信號(0-5(10)VDC)；4-20mA，用撥盤進行數字設定，啟動信號，出錯復位，多段速選擇，第二功能 選擇，輸出停止，電流輸入選擇，外部熱繼電器輸入，Pu運行/外部運行切換 | |||
| 運行功能 | 上下限頻率設定，頻率凋變運行，外部熱繼電器選擇，瞬時掉電後重起，正反轉運行保護，滑差補償，運行 模式選擇，PID控制，計算機連線運行(RS-485)(注5) | |||
| 輸出信號 | 運行功能 | 可以從以下幾種信號中選擇一種集電極開路的輸出：頻率到達，頻率檢測，過載報警，零電流檢測，輸出電 流檢測，PID上限，PID下限，PID正反作用，準備完畢，最小誤差，以上信號可選擇一個觸點輸出(1C觸 點，230VAC 0.3A，30VDC 0.3A) | ||
| 指示儀表 | 可從輸出頻率和電機電流中選擇一種，模擬輸出(DC0-5V，lmA) | |||
| 保護報警功能 | 過電流斷路(正在加速，減速，恆速)，再生過電壓斷路(正在加速，減速，恆速)，電壓不足(注2)， 過負荷斷路(電子過電流保護)，失速防止，散熱片過熱，風扇故障(注4)，PU脫落(注5)，啟動時接 地出錯保護(注7)，外部熱繼電器輸入(注6)，再試次數溢出，通信出錯(注5)，CPU出錯。 | |||
| 環 境 | 周圍溫度與濕度 | -10℃十50℃ (不結冰)， (-10℃+40℃企封閉結構規格)，90%RH以下(不結露) | ||
| 保存溫度(注3) | -20℃至+65℃ | |||
| 周圍環境 | 屋內(應沒有腐蝕氣體，易燃氣體，油霧，塵埃等) | |||
| 海拔高度，振動 | 最高海拔，1000m以下，5.9m/S2(0.6C)以下(JIS C 0911標準) | |||
1。表中所示的制動轉矩是電機本身從60Hz起減速時的平均轉矩(隨電機的損耗而變) ，不是連續再生轉矩，如果從高於基頻的情況下減速,制動轉矩會低於這個平均值
2。當電壓不足，瞬時停電時，異敘顯示和輸出不動作，變頻器自保護。根據運行狀態{負荷的大小等) ，再次通電時，過電流保護,再生過電壓保護等有可能動作
3。在運輸時等等短時間內可以使用的溫度。
4。此功能僅適用有內置製冷風扇的型號。
5。此功能僅適用帶RS485功能的型號。
6。此功能僅在Pr.60到Pr.63設定選擇了外部熱繼電器後有效。
7。此功能僅在Pr.40(啟動時間接地出錯檢測選擇)設定為1。1。表中所示的制動轉矩是電機本身從60Hz起減速時的平均轉矩(隨電機的損耗而變) ，不是連續再生轉矩，如果從高於基頻的情況下減速,制動轉矩會低於這個平均值
2。當電壓不足，瞬時停電時，異敘顯示和輸出不動作，變頻器自保護。根據運行狀態{負荷的大小等) ，再次通電時，過電流保護,再生過電壓保護等有可能動作
3。在運輸時等等短時間內可以使用的溫度。
4。此功能僅適用有內置製冷風扇的型號。
5。此功能僅適用帶RS485功能的型號。
6。此功能僅在Pr.60到Pr.63設定選擇了外部熱繼電器後有效。
www weyano com7。此功能僅在Pr.40(啟動時間接地出錯檢測選擇)設定為1。1。表中所示的制動轉矩是電機本身從60Hz起減速時的平均轉矩(隨電機的損耗而變) ，不是連續再生轉矩，如果從高於基頻的情況下減速,制動轉矩會低於這個平均值
