“頂板”三坐標雷達天線

“頂板”三坐標雷達天線

雷達是蘇聯(俄羅斯)著名的MR710三坐標雷達,綽號叫做“頂板”,相當形象,平時擔負全艦的對空搜尋警戒任務,在戰時,它的主要任務是向SA-N-7飛彈武器系統所屬的兩個目標分配台轉送目標點跡。雷達天線是由兩個一維頻掃的單面陣背靠背組成,平時轉速為6轉/分,戰時轉速為12轉/分,數據率為1次/2。5秒。該雷達採用MTI、方位機掃、俯仰頻掃體制,工作頻段為C波段,天線波束寬度為方位2°、俯仰2。5°-3。5°,天線增益33-35dB,天線總重3。5 噸。168裝備的是最新型的MAE- 5。在原有型號基礎上,MAE-5的發射功率翻一翻,達到90kW,最遠有效距離仍為300公里,但對戰機和飛彈的探測距離提高了20%,分別達到230 公里和50公里。

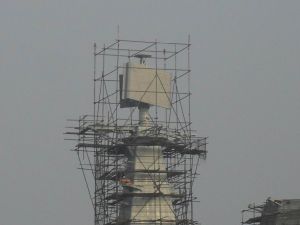

“頂板”三坐標雷達天線 “頂板”三坐標雷達天線

安裝“頂板”三坐標雷達天線

雷達是蘇聯(俄羅斯)著名的MR710三坐標雷達,綽號叫做“頂板”,相當形象,平時擔負全艦的對空搜尋警戒任務,在戰時,它的主要任務是向SA-N-7飛彈武器系統所屬的兩個目標分配台轉送目標點跡。雷達天線是由兩個一維頻掃的單面陣背靠背組成,平時轉速為6轉/分,戰時轉速為12轉/分,數據率為1次/2。5秒。該雷達採用MTI、方位機掃、俯仰頻掃體制,工作頻段為C波段,天線波束寬度為方位2°、俯仰2。5°-3。5°,天線增益33-35dB,天線總重3。5 噸。168裝備的是最新型的MAE- 5。在原有型號基礎上,MAE-5的發射功率翻一翻,達到90kW,最遠有效距離仍為300公里,但對戰機和飛彈的探測距離提高了20%,分別達到230 公里和50公里。

我國研製的MP-710“頂板”三坐標搜尋制導 雷達,負責對空警戒。雷達使用獨特的背靠背方式,無獨有偶,英國45級驅逐艦使用的SAMPON相控陣雷達採用此種構型。MP-710採用相控陣體制,2座一維頻掃雷達,方位機械式掃描,俯仰頻掃體制。使用傾斜背靠背方式能夠使2個波段(E/H)工作的多波段雷達得到很好的探測和制導功能,並且提高一倍的數據律。兩個雷達天線互相斜置,能夠彌補對低空目標捕捉的不足;可以增加一定的探測距離,部分消除機械鏇轉帶來的輻射干擾。可以說在相控陣體制中,除了固定多面陣以外,鏇轉天線以背靠背方式。頂板是一維頻掃三坐標雷達,技術上類似於美國的sps-48系列,仰角頻掃,方位機掃。波束指向變化的過程是:脈衝群的頻率改變,通過慢波結構(延遲線或蛇形端饋),在波導端得到不同相位的同頻波(相同波長但經過的路程不一樣長,形成相位差),在空間干涉後,形成指向波束。利用脈內頻掃,可以獲得多波束,提高數據率。但工作頻率暴露,易受攻擊;頻率捷變能力有限;測高和測角精度較差。頻掃雷達形成相位差不使用移相結構,不同於相掃雷達。現代所謂的一維相掃雷達,一般歸於三坐標雷達,二維相掃雷達一般稱為相控陣。頂板雷達的雙面陣背靠背傾斜安裝,兩個陣面尺寸不同,波段不同,用於提高數據率;傾斜安裝可以增加探測距離,波束相對變窄,減少機械機構對雷達輻射的干擾,獲得精確的數據率和穩定性。

頂板 頂板

中國054A新護上安裝的MP-710三坐標雷達
