“烏克蘭”號飛彈巡洋艦

“烏克蘭”號飛彈巡洋艦

“烏克蘭”號巡洋艦從1986年開始製造,2003/1止已經完成95%的工作量。它長187米,寬20.8米,被西方稱作“航空母艦的殺手”。

簡介

0

“烏克蘭”號巡洋艦從1986年開始製造,2003/1止已經完成95%的工作量。它長187米,寬20.8米,被西方稱作“航空母艦的殺手”。

“烏克蘭”號飛彈巡洋艦屬於“光榮”級巡洋艦的第四艘。“烏克蘭”號長186米,寬20.8米,標準排水量9300噸,滿載最大排水量1.15萬噸。艦上最引人注目的是巨大的圓管狀遠程反艦飛彈發射裝置。它們沿前部上層建築兩側成階梯形以30度仰角固定傾斜排列,占據甲板較大位置,可發射俄羅斯獨家研製的“玄武岩”反艦飛彈。該飛彈主要用於攻擊航空母艦等大型戰艦,彈長11.7米,重4.8噸,飛行速度可達2.5馬赫,最大射程550公里,可裝750公斤的常規炸藥和5萬噸TNT當量的核炸藥,其彈頭威力約為美國“魚叉”飛彈的4倍,“戰斧”飛彈的3.5倍。

“烏克蘭”號艦艏還裝有AK—130型多用途艦炮,射程大於22公里,在支援兩棲登入作戰過程中,它可以打擊水面艦艇、地面目標和空中目標。

基本數據

排水量:9800噸(標準)/11200噸(滿載)。
長186米,寬21.5米,吃水7.6米。
動力:COGAG;4台燃氣輪機,64.68兆瓦;2台燃氣輪機,14.7兆瓦;雙軸。
航速:32節。
續航力:2500海里/30節;7500海里/15節。
編制:454人(其中軍官38名)。
反艦飛彈:8座雙聯裝-N-l2"沙箱"(Sandbox)飛彈發射裝置,使用指令修正的慣性制導;主動雷達尋的,1.7馬赫速度時射程550乾米,戰鬥部為35萬噸當量的核彈頭。或1000千克高能炸藥。
艦空飛彈:8座SA-N-6"雷聲"(Grumble)飛彈垂直發射裝置,每座發射裝置可發射8枚飛彈,指令制導,半主動雷達尋的100千米;戰鬥部重90千克(也可能裝核彈頭);飛行高度27432米;攜帶64枚飛彈。

0

2座雙聯SA-N-4"壁虎"(Gecko)飛彈發射裝置;半主動雷達尋的,2.5馬赫速度時射程15千米;戰鬥部重50乾克;飛行高度9.1一3048米,40枚飛彈。
火炮:1座雙聯130毫米炮,發射速率35一45發/分,射程16海里,彈頭重33.4乾克。6座AK630管30毫米炮,仰角85。發射速率3000發/分,射程2乾米。
魚雷:2具五聯裝533毫米魚雷發射管,發射533毫米魚雷。
反潛深彈:2座RBU600012管發射裝置;射程6乾米,戰鬥部31乾克。
電子對抗:假目標:2座PK2或12座PK10箔條發射器。
電子支援/電子千擾:8部"邊球"(SideGlobe(干擾);4部"酒桶"(RumTub)(偵聽)。
武器控制:2部"T柱形"(Teeplinth)或3部"傾壺"(TiltPot)光電指揮儀。2部"穿碗"(Punchbowl)衛星數據接收/目標信息輸入系統。2部"冠鍾"(BellCrown)和"推鍾"(BellPush)數據鏈。
雷達:對空搜尋:“頂對”(TopPair)即“頂帆”(TopSail+"大網"(BigNet),三坐標,C/D波段,對轟炸機的搜尋距離366千米,對2平方米的目標搜尋距離為183千米。對空/對海搜尋:"頂舵"(TopSteer)或"頂鉗(TopPlate),用於"瓦良格"(Varyag)和羅波夫海軍上將(AdmiralLobov),三坐標?D/E波段。
導航:3部"棕憫葉"(Palmfrond)I波段。
火控::前門"(FrontDoor),F波段(控制SS-N-l2飛彈);"頂罩"(TopDome),J波段(控制SA-N-6飛彈);2部"汽槍群"(PopGroup),F/H/I波段(控制SA-N-4飛彈);3部"鍛木捶"(BaseTilt),H/I波段(控制30毫米火炮);"鳶鳴"(KiteScreech),H/I/K波段(控制130毫米火炮)。
敵我識別:"鹽罐"(SaltPot)A和B,2部"長頭"(LongHead)。
聲納:"公牛角"(BullHorn)和"小公牛皮"(SteerHide)艦殼聲納?主動搜尋和攻擊;低/中頻。
直升機:1架卡-27直升機。

艦載系統

“烏克蘭”號的“暗礁”系統沿圓周布置8個飛彈發射筒,總共備彈64枚。全系統一次可以攻擊8個空中目標。SA—N—6飛彈彈長7米,最高速度達5.6馬赫,射程最遠達90公里,“暗礁”系統的雷達最大探測距離達到450公里。作為“暗礁”系統的補充,“烏克蘭”號在直升機庫兩側還各有俄海軍自1970年以來就裝備的一套SA—N—4近程防空飛彈系統,備彈20枚。

“烏克蘭”號上一共可裝備6門機關炮,射界較廣,對側面來襲的目標能動用4門炮攔截,每門炮備彈8000發,能夠形成密不透風的彈幕。這就使“烏克蘭”號具有了優良的防禦和攔截能力。

基本性能

0

該艦長186米,寬21.5米,吃水7.6米。標準排水量9800噸,滿載排水量11200噸。編制員額454人,其中軍官38名。該級艦為燃氣輪機推進方式,最大航速32節,續航力7500海里/15節。

該級的艦體,大抵是從“卡拉”級飛彈巡洋艦衍變而來。為容納遠程對艦、對空飛彈等,其艦體比“卡拉”級長約14米,型寬和吃水也略有增加。首尾部比“卡拉”級顯得外傾。它的前部上層建築高5層,其後端與封閉的金字塔形主桅連成一體,由水面至主桅頂高達30多米。艦中略靠後的煙囪呈長方形,兩側有許多散熱孔,前面是大進氣口。兩座煙囪間有空隙,用來放置鏇轉吊的吊桿。露天甲板的軌道,用來運送彈藥、物品等。在煙囪後的鏇轉吊和後部上層建築之間有一段開闊處,甲處下設有VLS系統。

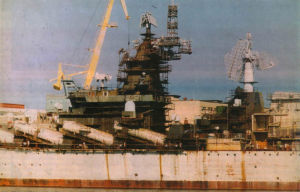

艦上最引人注目的,是巨大的圓形遠程反艦飛彈發射裝置。它們沿前部上層建築兩側成階梯形傾斜排列,占據甲板較大位置。該裝置的形式較為簡單,有固定仰角,每對發射口位於前一對發射管後端之上。這樣,占據甲板面積較少,同時也克服了發射筒相互之間的發射氣浪影響。但是,為了減小氣浪對上層建築的影響,上層建築造得較高。

武器裝備

反艦

主要為8座雙聯SS-N-12“沙箱”遠程超音速反艦飛彈發射裝置。該裝置布設在前部上層建築兩側,其直徑約2米,長約12米,共16個,2個一對,左右舷各4對,均呈16度仰角。該飛彈長10.9米,直徑0.9米,指令修正慣性制導,主動雷達尋的。1.7馬赫時射程550千米。戰鬥部為350千噸當量的核彈頭,或1000千克高能裝藥。本級艦配備的1架卡-27直升機,主要用於該型飛彈的中繼制導。另外,該級艦還有一座雙管130mm炮,最大射程29千米。

0

防空

主要為SA-N-6VLS遠程艦空飛彈。它的發射裝置在艦中後部的甲板下面,沿縱線兩側對稱排列,每邊4個,共8個。發射井內沿圓周布置8個飛彈發射筒,總共備彈64枚。SA-N-6為S-300的艦用型,指令制導,半主動雷達尋的,戰鬥部重90千克,射程100千米,射高27千米。在該級艦尾部直升機機庫兩側,各設有一座俄海軍自1970年以來就裝備的SA-N-4近程防空飛彈。它的飛彈艙呈圓筒形,直徑約3.25米,高6米,可容納一對能垂直升降的飛彈發射架,備有SA-N-4“壁虎”飛彈20枚。該彈長3.2米,直徑0.21米,2.5馬赫時射程約15公里,備彈40枚。另外,該級艦還裝有6座AK-650型6管30mm炮用於末端防禦。一對設在艦橋前方甲板室上部,縱向排列:另外二對設在艦中部兩側專用平台上。該炮射程2千米,射速3000發/分。

反潛

這並不是該級艦的主要任務。它只備有2具五聯裝533mm魚雷發射管和2座射程為6千米的RBU600012管反潛深彈發射器,起輔助作用。

電子裝備

雷達

對空搜尋為三座標“頂對”,C/D波段,對大型飛機的搜尋距離為366千米,對2平方米的目標為183千米。對空對海搜尋為三座標“頂舵”或“頂板”,D/F波段。火控則有“前門”(用於SS-N-12)、“頂罩”(用於SA-N-6)、“汽槍群”(用於SA-N-4)、“鳶鳴”(用於130mm炮)、“椴木樹”(用於30mm炮)等。

0

電子設備

2部“T柱形”或3部“傾壺”光電指揮儀、2部“穿碗”衛星數據系統、2部“冠鍾”和“推鍾”數據鏈;8部“邊球”用於電子對抗,4部“灑桶”用於電子偵聽;2座PK-2或12座PK-10箔條發射器。

聲納

“公牛角”或“小公牛皮”艦殼聲納,低/中頻,主動搜尋和攻擊。
