“卡爾·古斯塔夫”是瑞典博福斯公司研製的攜帶型多用途無後坐力武器系統,採用直接攻擊方式,幾乎能滿足所有作戰環境需求。截至2000年1月,共生產“卡爾·古斯塔夫”發射器6000多具,各型彈藥約90萬發。目前,“卡爾·古斯塔夫”已經裝備了30多個國家的部隊,是世界上裝備最為廣泛的反坦克武器之一。

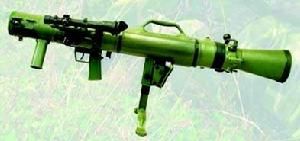

(圖)“卡爾·古斯塔夫”武器系統“卡爾·古斯塔夫”武器系統

發展簡史

(圖)“卡爾·古斯塔夫”武器系統“卡爾·古斯塔夫”武器系統

第一代“卡爾·古斯塔夫”反坦克火箭發射器於1948年裝備瑞典陸軍。在50年代中期對其進行系統改進,稱為M2“卡爾·古斯塔夫”84mm火箭發射器,1958年裝備瑞典陸軍。M2性能優良、堅固可靠、經濟耐用,被稱為第一代反坦克火箭發射器中的佼佼者。
1972年,瑞典陸軍根據作戰需要提出增強排的反坦克能力,填補近程反坦克武器與反坦克飛彈之間的火力空白,因而對M2進行了改進,增大射程並提高了火箭彈對裝甲車輛的終點效應。另外還為其新配置了FFV551式84mm火箭增程破甲彈和FFV556式光學瞄準鏡。改進後的產品定名為M2-550“卡爾·古斯塔夫”84mm火箭發射器。但現代戰爭尤其是反坦克戰爭,強調的不僅僅是威力,還有機動性。為此,公司對M2-550又進行了改進,研製成功M3火箭發射器
M3火箭發射器於1984年完成部隊試驗,陸續批量生產並裝備部隊。公司還為其配置了多種彈藥,引起了世界的廣泛關注,美國、加拿大等國還對其潛力進行了專門研究和評審。繼丹麥、委內瑞拉等國部隊裝備該武器之後,美國也採購了一定數量的發射器及其配用彈,裝備特種部隊。

結構特點

(圖)“卡爾·古斯塔夫”武器系統“卡爾·古斯塔夫”武器系統

“卡爾·古斯塔夫”採用無後坐力炮原理,發射多種型號的火箭彈。下面以M2火箭發射器為例,介紹結構特點。
M2火箭發射器由發射筒後噴管擊發機機械瞄準具瞄準鏡火箭彈等組成,一般由2人操作,可以肩射,也可以地面為依託發射,或在裝甲運輸車的架座上發射。
其發射筒由筒體文杜里噴管護板肩托前手柄兩腳架瞄準具背帶握把以及發射與擊發機構和保險裝置等組成。發射筒分燃燒室和導向管2部分,用合金鋼製成。導向管內有24條膛線。發射筒左側有光學瞄準鏡支座,後面有連線噴管的緊定器。護板用隔熱材料製成,由護板箍固定在發射筒燃燒室外面,以保護射手面部不被高熱的筒壁灼傷。噴管、兩腳架組件也用合金鋼製成,堅固耐用。保險裝置除保險卡筍和保險扳把之外,還設有阻鐵保險,以確保使用安全。發射時,豎起握把後面的保險扳把,向前推壓撞擊桿到待擊位置,再打開阻鐵保險,即可扣壓扳機進行發射。
M2火箭發射器採用無遮蓋的光學瞄準鏡,放大倍率為2倍,視場17°,質量1kg,並有溫度修正裝置,可修正環境溫度對彈道的影響。
M2-550採用FFV556式光學瞄準鏡,精度非常高,由帶望遠鏡的光電系統、光軸重合測距儀和彈道計算機組成,主要部件是測距儀和提前量測定器。測距儀放大倍率為3倍,視場12°,測距範圍175~1000m。提前量測定器位於望遠鏡的下部,放大倍率為4倍,有效距離為150~700m。瞄準鏡的分劃鏡上有2種分劃:一種用於發射破甲彈,一種用於發射殺傷彈和發煙彈。此外,為便於夜間作戰還配有像增強儀。

廣泛用途

(圖)“卡爾·古斯塔夫”武器系統84mm751高爆破甲彈

“卡爾·古斯塔夫”的2人戰鬥小組由炮手和裝填手組成,攜帶破甲彈高爆榴彈煙幕彈照明彈等。彈藥為彈丸與藥筒一體化結構,發射藥採用固體雙基推進劑,藥筒採用輕型合金,藥筒底部可被發射藥燃氣吹落。最新的反裝甲彈藥可以在摧毀主戰坦克的反應裝甲後侵徹500mm厚的主裝甲,並且產生極大的殺傷破壞後效。“卡爾·古斯塔夫”是理想的班組火力支援武器,屬無後坐力炮型反坦克火箭。在攜帶型反坦克武器家族中沒有哪一種武器像“卡爾·古斯塔夫”一樣用途廣泛。它可以對付裝備有最先進防護裝甲的主戰坦克和戰車,摧毀碉堡和著陸的飛機,在鋼筋混凝土牆和磚牆上炸開足以讓人通過的大洞,攻擊隱蔽的敵方部隊,施放煙幕屏障,夜間照明等。裝備了“卡爾·古斯塔夫”及其系列彈藥的步兵可以從容應對各種戰場威脅。正因為如此,“卡爾·古斯塔夫”的家族不斷壯大。

家族成員

(圖)“卡爾·古斯塔夫”武器系統84mmTPT141曳光訓練彈

84mmM3反坦克火箭發射器
M3發射筒外形與M2、M2-550大同小異。為減輕質量,武器的零部件大多採用輕質材料製成,筒身質量為8.5kg,比M2的(15.5kg)大大減小。發射筒由帶膛線的鋼質內襯和纏繞在內襯上的碳素纖維製成,後噴筒為玻璃鋼製品,其他外露部件包括前握把、擊發機、瞄準具、肩托和兩腳架等,全部採用塑膠或鋁合金製品。
M3的外部構件基本上與M2-550一樣,也選用了先進的FFV556式光學瞄準鏡,不同的是將三腳架改回成M2的兩腳架,而且配備了新研製的雷射測距儀紅外夜視瞄準具,大大提高了射擊精度。

技術諸元
口徑 7.62mm
質量 3.7kg
全長 600mm

84mmADM401近距離防衛彈藥
ADM401是用於叢林或城區等狹隘地區的近距離防衛彈藥。它預裝填1100枚箭形彈,有效射程為100m。箭形彈依靠高壓氣體呈錐形釋放,在100m處每平方米內有5~10枚箭形彈,足以對付來犯之敵。
技術諸元
全彈質量 2.7kg
彈丸質量 1.8kg
初速 300m/s

84mm441D高爆榴彈
84mm441D高爆榴彈可以設定為空炸或者碰炸模式,它既可以對付開闊地、障礙物後面或者戰壕內的集群敵人,也可以對付無裝甲車輛等目標。
該高爆榴彈彈體為鋼結構,在高能炸藥和彈體間的橡膠套中嵌入了800顆鋼珠。當戰鬥部從中心引爆後,鋼珠均勻散開,形成致命的雲狀殺傷元。
彈丸採用鏇轉穩定方式,安裝機械觸發引信,碰撞目標後引爆。採用定時引爆模式可以對預定距離的目標產生空炸效果。該引信可以確保彈丸可靠地穿過灌木叢而不引爆。
技術諸元
全彈質量 3.1kg

彈丸質量 2.3kg
初速 240m/s
解除保險距離 20~70m
有效射程 1250m

84mm551高爆破甲彈
84mm551高爆破甲彈的特點是可靠、靈活、高效。它可以有效打擊700m內的目標,包括裝甲車輛、鋼筋混凝土結構的碉堡、著陸的艦艇飛行器等。
彈丸發射後,助推火箭發動機點火,提供彈丸平直的飛行彈道,並縮短彈丸飛抵目標的時間。彈丸在飛行過程中採用尾翼穩定及鏇轉穩定方式保持飛行穩定性。
成型裝藥戰鬥部安裝有壓電引信,既可保證在小角度碰撞條件下可靠作用,也可確保彈丸可靠地穿過灌木叢而不引爆。
技術諸元
全彈質量 3.2kg
彈丸質量 2.4kg
初速 255m/s

破甲厚度 350mm
解除保險距離 5~15m
有效射程 700m

84mm751高爆破甲彈

(圖)“卡爾·古斯塔夫”武器系統84mm545C照明彈

84mm751高爆破甲彈採用串聯戰鬥部,它在侵徹反應裝甲後仍然可以實現超過

500mm的破甲穿深,足以對付裝有附加反應裝甲的現役坦克。對付主戰坦克時,751高爆破甲彈利用聚能裝藥和爆炸成型彈丸的綜合作用,打擊並侵徹反應裝甲,但不引爆反應裝甲。主裝藥形成的射流迅速跟進侵徹主裝甲,產生巨大的內部破壞效應。該彈採用尾翼穩定方式,裝有壓電引信,可從各種角度攻擊目標,引信確保了彈丸可靠地穿過灌木叢而不引爆。火箭發動機可提供平直彈道並實現短時飛抵目標。
技術諸元
全彈質量 3.8kg
彈丸質量 2.9kg
初速 210m/s
破甲厚度 >500mm
解除保險距離 20~40m
有效射程 600m

84mm502高爆雙用途彈
84mm502高爆雙用途彈可對戰場上的各種威脅迅速做出反應。它可以有效地對付輕型裝甲戰車、混凝土牆、磚牆、野戰工事、掩體和陸戰部隊,特別適用於有建築物的地區作戰。作為高爆破甲彈使用時可以產生很好的破甲後效。該彈採用尾翼穩定方式。引信可選觸發或碰撞延時起爆模式,更具相應的目標選擇裝定,其引信設計可以防止彈丸穿過灌木叢時引爆。
技術諸元
全彈質量 3.3kg
彈丸質量 2.5kg
初速 230m/s
破甲厚度 >150mm
解除保險距離 15~40m
有效射程運動目標 300m
靜止目標 500m

84mm545C照明彈
84mm545C照明彈可為戰場提供持續照明,使陸戰部隊更方便地完成戰術使命。其引信具有7級設定按鈕,在完全黑暗環境下也可方便地設定,彈丸引爆高度離地約200m,發光強度為650000cd,可為直徑400~500m圓形區域提供約30s的照明時間。
技術諸元
全彈質量 3.1kg
彈丸質量 2.1kg
照明劑質量0.5kg
初速 260m/s
射程 300~2100m

84mm469C發煙彈
84mm469C發煙彈在撞擊目標後可以迅速產生有效的煙霧屏障,適合於眾多戰場環境,能完成多種任務,如迷茫作用(直接向目標發射)、屏障作用(在敵人和己方陣地之間釋放煙幕屏障)、指示作用(向炮兵和鄰近的空中支援部隊指示目標位置)。
由於該發煙彈的發煙劑採用鈦-四氯化物,彈丸爆炸後瞬時可以產生煙幕。
技術諸元

全彈質量 3.1kg

彈丸質量 2.2kg
發煙劑質量0.8kg
初速 240m/s
有效射程 1300m

84mmTP552訓練彈
84mmTP552訓練彈,用於提高射手在戰場上的作戰能力。這種惰性彈丸沒有引信系統傳爆藥主裝藥,帶有火箭發動機,可以提供非常逼真的發射效果,包括平直彈道、短的飛達目標時間。TP552彈與84mm551高爆破甲彈具有同樣的彈道特性,也採用尾翼穩定,飛行中微鏇。TP552彈的發射藥筒主要結構與其他類型的“卡爾·古斯塔夫”彈藥一致。

技術諸元
全彈質量 3.2kg
彈丸質量 2.4kg
發射藥質量0.4kg
初速 255m/s
有效射程 700m

84mmTPT141曳光訓練彈
84mmTPT141彈不帶引信系統和炸藥,使用安全性高。該彈飛行穩定,裝有曳光劑,在400m彈道上可見,曳光劑的燃燒時間大約為2s。輕質合金藥筒內裝條狀成型雙基藥推進劑。推進劑通過側向擊發火帽和1個點火機構引燃。TPT141彈的發射藥筒主要結構與其他類型的“卡爾·古斯塔夫”彈藥一致。
技術諸元
全彈質量 2.5kg
彈丸質量 1.5kg
發射藥質量0.4kg
初速 305m/s

總結

“卡爾·古斯塔夫”是典型的彈、筒分離式近戰武器,發射筒可重複使用,其彈藥具有可更換性,因此能滿足多種戰術需要。發射筒因能多次使用而具有較好的費效比,面對緊張的防務預算,優越性就更為突出。但是,多次使用的發射筒強度要求較高,所以質量也會相應增加,武器的使用靈活性不如一次性反坦克火箭。採用無後坐力炮發射原理勢必造成很大的聲、光、焰等發射特徵,易被敵方發現,也不能在有限空間發射。針對“卡爾·古斯塔夫”的這些不足,博福斯公司設計了質量更輕的一次性使用的AT4單兵攜帶型反坦克火箭和AT4CS有限空間發射的單兵攜帶型反坦克火箭
總而言之,“卡爾·古斯塔夫”發射器質量小、長度短、操作簡單方便、堅固耐用且可配置對付各種目標的彈藥,因此適用於從城市到野外的多種戰場環境,也是保障聯合國維和行動取得成功的有效武器。
