SD卡存儲卡,是用於手機、數位相機、攜帶型電腦、MP3和其他數碼產品上的獨立存儲介質,一般是卡片的形態,故統稱為“存儲卡”,又稱為“數碼存儲卡”、“數字存儲卡”、“儲存卡”等。

基本信息

MMC系列

MMC

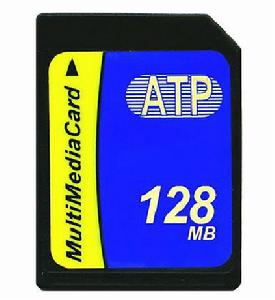

MMC卡 MMC卡

由於傳統的CF卡體積較大,所以Infineon和 SanDisk公司在1997年共同推出了一種全新的存儲卡產品MultiMedia Card卡(簡稱MMC卡)。MMC卡的尺寸為32mm×24mm×1.4mm,採用7針的接口,沒有讀防寫開關。主要套用於數位相機、手機(例如西門子MP3、手機6688)、和一些PDA產品上。

RS-MMC

它是MMC協會在2002年推出的一種專為手機等多媒體產品而設計的存儲卡。RS-MMC比MMC小巧許多,它可以配合專用的適配器而轉換成標準的MMC卡使用。

MMC PLUS

2004年9月,MMC協會又推出了MMC PLUS和MMC moboile。MMC PLUS卡尺寸與普通MMC卡相同,具有更快的讀取速度。一些廠商業也推出了低電壓的MMC PLUS。

MMC moboile

為了獲得更好的節電性能,MMC協會推出了既能在低電壓下工作又能兼容原有RS-MMC的存儲卡--MMC moboile,它能在1.65~1.95V和2.7~3.6V電壓兩種模式下工作,理論傳輸速度最高可達52MB/s。被稱之為雙電壓RS-MMC。MMC moboile與RS-MMC卡的尺寸大小完全一致,最大的區別在於MMC moboile具有13個金手指。

MMC micro

相比microSD卡,MMC micro的體積略大一些,為12mm×14mm×1.1mm。與MMC moboile一樣都支持雙電壓,適用於對尺寸和電池續航能力要求很高的手機以及其他手持攜帶型設備。

SD系列

SD卡

SD卡圖示,含尺寸說明 SD卡圖示,含尺寸說明

Secure Digital卡簡稱SD卡,從字 面理解,此卡就是安全卡,它比CF卡以及早期的SM卡在安全性能方面更加出色。是由日本的松下公司、東芝公司和SanDisk公司共同開發的一種全新的存儲卡產品,最大的特點就是通過加密功能,保證數據資料的安全保密。SD卡從很多方面來看都可看作MMC的升級。兩者的外形和工作方式都相同,只是MMC卡的厚度稍微要薄一些,但是使用SD卡設備的機器都可以使用MMC卡。其外形尺寸為32mm×24mm×2.1mm。

miniSD

SD卡對於手機等小型數碼產品而略顯臃腫,同時也為了追趕Duo以及Xd,SD卡陣營發表了比原來更小的存儲卡,名為“miniSD”。其外形尺寸為20mm×21.5mm×1.4mm,封裝面積是原來SD卡的44%、體積是原來SD卡的63%,具有11個金手指(SD卡只有9個)。通過轉接卡也可以當作SD卡使用。該卡在多普達、松下等手機上有廣泛的使用。

microSD

microSD卡標準由SD協會在2005年參照T-Flash的相關標準制定出來的,T-Flash卡和 microSD卡是相互兼容的。與miniSD卡相比,microSD卡體積更為小巧,尺寸為11mm×15mm×1.4mm,它僅有標準SD卡的四分之一左右,是目前市場上體積最小的存儲卡。

T-Flash卡

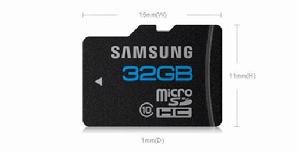

T-Flash卡,即TF卡,含尺寸說明 T-Flash卡,即TF卡,含尺寸說明

全名:TransFLash,由摩托羅拉與SANDISK共同研發,在20 04年推出。是一種超小型卡(11*15*1MM),約為SD卡的1/4,可以算目前最小的儲存卡了。TF卡可經SD卡轉換器後,當SD卡使用。利用適配器可以在使用SD作為存儲介質的設備上使用。TransFlash主要是為照相手機拍攝大幅圖像以及能夠下載較大的視頻片段而開發研製的。TransFlash卡可以用來儲存個人數據,例如數字照片、MP3、遊戲及用於手機的套用和個人數據等,還內設定著作權保護管理系統,讓下載的音樂、影像及遊戲受保護;未來推出的新型TransFlash還備有加密功能,保護個人數據、財政紀錄及健康醫療檔案。體積小巧的TransFlash讓製造商無須顧慮電話體積即可採用此設計,而另一項彈性運用是可以讓供貨商在交貨前隨時按客戶不同需求做替換,這個優點是嵌入式快閃記憶體所沒有的。

詳細說明:

◆體積約等於半張SIM卡,內設著作權保護管理系統,適用於多項多媒體套用。

◆搭配適配器之後,使用於附SD卡槽的數碼產品上。

◆尺寸:11mm*15mm*1mm。

SDHC

SDHC是"Secure Digital High Capacity“的縮寫,即“高容量SD存儲卡”。2006年5月SD協會發布了最新版的SD 2.0的系統規範,在其中規定SDHC是符合新的規範、且容量大於2GB小於等於32GB的SD卡

SDHC最大的特點就是高容量(2GB-32GB)。另外,SD協會規定SDHC必須採用FAT32 檔案系統,這是因為之前在SD卡中使用的FAT16檔案系統所支持的最大容量為2GB,並不能滿足SDHC的要求。

作為SD卡的繼任者,SDHC主要特徵在於檔案格式從以前的FAT12、FAT16提升到了FAT32,而且最高支持32GB。同時傳輸速度被重新定義為Class2(2MB/sec)、Class4(4MB/sec)、Class6(6MB/sec)等級別,高速的SD卡可以支持高分辨視頻錄製的實時存儲。

SDHC卡的外形尺寸32×24×2.1mm(長×寬×高),與SD卡一樣,著作權保護機能等也和以前相同,但是由於檔案系統被變更,以前只支持FAT12/16格式的SD設備存在不兼容現象,也支持FAT32(SDHC)的機器,這可以讀取現存的FAT12/16格式的SD卡。

所有大於2G容量的SD卡必須符合SDHC規範,規範中指出SDHC至少需符合Class 2的速度等級,並且在卡片上必須有SDHC標誌和速度等級標誌。

在市場上有一些品牌提供的4GB或更高容量的SD卡並不符合以上條件,例如缺少SDHC標誌或速度等級標誌,這些存儲卡不能被稱為SDHC卡,嚴格說來它們是不被SD協會所認可的,這類卡在使用中很可能出現與設備的兼容性問題。

SDXC

SD協會在CES 2009上展示了一款2TB容量的SDXC存儲卡(SD eXtended Capacity)。

SDXC不但擁有超大的容量,而且其數據傳輸速度也不俗,據介紹,其最大的傳輸速度預期能夠達到300MB/s。擁有超大容量的存儲卡,那么以後用NDS燒錄卡或者是用記憶棒馬甲再或者其他方面的朋友就可隨意往裡面丟任何東西了,不過其數據安全性能如何暫時未清楚。 這款SDXC存儲卡採用的是NAND快閃記憶體晶片,使用了Microsoft的exFAT檔案系統(vista的新檔案系統)。

(1) SDXC 存儲卡的目前最大容量可達 64GB。理論容量是2TB

(2) 支持UHS 104,一種新的超高速SD接口規格,新SD存儲卡標準Ver.3.00種的最高標準,其在SD接口上實現每秒104MB的匯流排傳輸速度,從而可實現每秒 35MB 的最大寫入速度和每秒 60MB 的最大讀取速度。

(3) UHS104提供傳統的SD接口-- 3.3V DS (25MHz)/ HS (50MHz),支持UHS104的新SDHC存儲卡和現有的SDHC對應設備相兼容。

(4) SDXC存儲卡只和裝有exFAT檔案系統的SDXC對應設備相兼容。它不能用於SD或SDHC對應設備。

(5) 採用最可靠的CPRM 著作權保護技術。

(6)UHS104是一種新的超高速接口規格,數據匯流排傳輸速率為每秒104MB。這是SD新存儲卡標準Ver.3.00中的最高標準。

(7)SDXC 存儲卡是 SD 協會於 2009 年 4 月定義的下一代SD存儲卡標準,為滿足大容量存儲媒體的不斷增長的需求,為豐富的存儲套用提供更快的數據傳輸速率。新SDXC存儲卡標準和提供4GB到32GB容量的SDHC存儲卡標準相比,其所實現的容量可超越32GB,最大可達 2TB(TB:terabyte,萬億位元組,1TB=1024GB)。

記憶棒

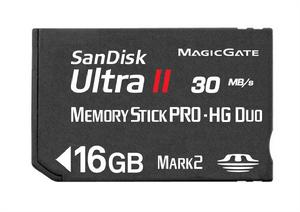

Memory Stick卡 Memory Stick卡

記憶棒MS是Sony公司在1999年推出的存儲卡產品,外形酷似口香糖,長度與 普通AA電池相同,重量僅為4克。採用了10針接口結構,並內置有防寫開關。按照外殼顏色的不同,記憶棒還可以為藍條與白條兩種。白條記憶棒多了MagicGate著作權保護功能,常用於媒體播放器。由於Sony公司的數碼產品線非常豐富,使得記憶棒Memory Stick的普及非常廣泛,記憶棒Memory Stick已經廣泛套用於數位相機、PDA和數碼攝像機產品當中。

鑒於其他廠商推出了更快更小的存儲卡,因此索尼在也推出了Memory Stick 的擴展升級產品,包括MS PRO,MS Duo,MS PRO Duo , MS Micro,Compact Vault。記憶棒的家族確實讓人眼花繚亂。

MS PRO

稱為增強型記憶棒,尺寸為50×21.5×2.8mm,最高傳輸速度可達160Mbps,最大容量可高達32GB。請大家務必注意,Memory Stick Pro不向下兼容原有的記憶棒,因此購買產品的時候必須看清楚是否支持這種類型的記憶棒。此棒從2003年起廣泛套用在索尼數位相機上。

MS Duo

稱為袖珍型記憶棒(短棒),尺寸為20×31×1.6mm,體積比標準的Memory Stick(長棒)減小了大約1/3,而總量則減輕了1/2,使得MS Duo的總量僅為2g!最大寫入速度為14.4Mbps,最大讀取速度為19.6Mbps。

MS PRO Duo

這是MS Duo的新版本,尺寸為20×31×1.6mm,也支持MagicGate著作權保護技術,傳輸速度高達20MB/S。短棒廣泛套用在索尼數位相機、索尼數碼攝像機、索愛手機和PSP上。MS Duo可以通過適配器連線到標準MS產品上使用,建議在購買MS PRO記憶棒時也可以考慮購買MS PRO Duo短棒,以便在更多的數碼產品上使用。

MS Micro(M2)

在2006年2月推出的,主要為行動電話設計的、體積非常小巧的存儲卡。尺寸為15×12×1.2mm,僅為MS PRO Duo的四分之一。它支持1.8V以及3.3V雙電壓。

Compact Vault

是索尼與希捷合作研發的一種兼容CFⅡ存儲卡標準的微硬碟產品。目前最到容量達到了8GB,可以存儲2560張大約3MB大小的圖片或320分鐘的MP4。

PCIe快閃記憶體卡

快閃記憶體卡(Flash Card)是利用快閃記憶體(Flash Memory)技術達到存儲電子信息的存儲器,一般套用在數位相機,掌上電腦,MP3等小型數碼產品中作為存儲介質,所以樣子小巧,有如一張卡片,所以稱之為快閃記憶體卡。 而PCI-e快閃記憶體卡(PCI-Express)是最新的匯流排和接口標準,它原來的名稱為“3GIO”,PCIe屬於高速串列點對點雙通道高頻寬傳輸,所連線的設備分配獨享通道頻寬,不共享資源,主要支持主動電源管理,錯誤報告,端對端的可靠性傳輸,熱插拔以及服務質量(QOS)等功能。

其原理是基於【NAND型快閃記憶體】,記憶體和NOR型快閃記憶體的基本存儲單元是bit,用戶可以隨機訪問任何一個bit的信息。而NAND型快閃記憶體的基本存儲單元是頁(Page)(可以看到,NAND型快閃記憶體的頁就類似硬碟的扇區,硬碟的一個扇區也為512位元組)。每一頁的有效容量是512位元組的倍數。所謂的有效容量是指用於數據存儲的部分,實際上還要加上16位元組的校驗信息,因此我們可以在快閃記憶體廠商的技術資料當中看到“(512+16)Byte”的表示方式。2Gb以下容量的NAND型快閃記憶體絕大多數是(512+16)位元組的頁面容量,2Gb以上容量的NAND型快閃記憶體則將頁容量擴大到(2048+64)位元組。

PCIe交由PCI-SIG(PCI特殊興趣組織)認證發布後才改名為“PCI-Express”,簡稱“PCI-E”。這個新標準將全面取代現行的PCI和AGP,最終實現匯流排標準的統一。其主要套用在伺服器中的SSD(固態驅動器)中,PCIe快閃記憶體卡的供應商有很多,如IBM-TMS、英特爾、LSI、OCZ、、三星(計畫中)、SanDisk、STEC、SuperTalent和東芝(計畫中),其中以LSI生產的產品最為突出,質量和性能都是最佳。目前最新的版本為PCI-E 3.0,也有還未退市的PCI-E(即1.0版)。2.0比1.0頻寬提高一倍,而3.0比2.0版頻寬又提升一倍,為5GHz x 4。PCI Express 2.0規範的主要在數據傳輸速度上做出了重大升級,即從以前的2.5Gbps匯流排頻率翻倍至5.0Gbps,這也就是說以前PCI Express 2.0 x16接口能夠翻番達到驚人的10GB/s匯流排頻寬(1GB/s=8Gbps)。

其他卡

CF卡

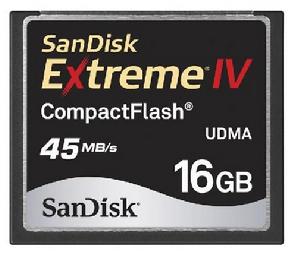

CF卡 CF卡

CF卡是市場上歷史悠久的存儲卡之一,存儲容量大,成本低,兼容性好,這些 都是CF卡的優點,缺點則是體積較大。它是由美國SanDisk、日立、東芝、德國Ingentix、松下等5C聯盟在1994年率先推出的,已經擁有佳能、LG、愛普生、卡西歐、美能達、尼康、柯達、NEC、Polaroid、松下、Psion、HP等眾多的OEM用戶和合作夥伴,廠商根基十分牢固。

CF卡由控制晶片和存儲模組組成,接口採用50針設計,它有CFⅠ與CFⅡ型之分,後者比前者厚一倍。只支持CFⅠ卡的數位相機是不支持CFⅡ卡的,CFⅡ卡相機則可向下兼容CFⅠ。 佳能和尼康的數位相機都是CF存儲卡的堅定擁護者,而數碼單眼相機幾乎都使用CF卡作為存儲介質。

雖然CF問世已久,不過仍然散發著活力,很多大容量,小體積的CF類型的存儲卡不斷推出,其中包括IBM以及日立的微型硬碟系列(MD),採用了CFⅡ卡型設計。它與CF卡最大的區別在於沒有採用記憶體晶片而是以微型硬碟作為存儲介質,MD與CF卡相比,在耐用性尤其是抗震性方面表現遜色一些,但MD擁有高容量、高性價比的優勢。

此外像Sandisk等大廠也研發出容量高達120G的CF卡,這些超大容量的CF卡在專業數位相機上有充分發揮的空間。

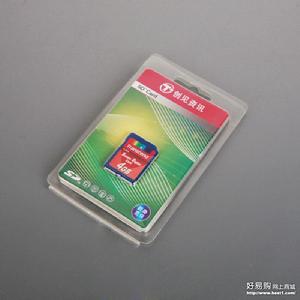

不同型號的存儲卡 不同型號的存儲卡

數位相機採用的CF存儲卡中,存取速度的標誌為×,其中“1×”=150KB/s,例如:4×(600KB/s)、8× (1.2MB/s)10×(1.5MB/s)、12×(1.8MB/s),現在已經有了最高40×的CF存儲卡。相對而言,採用更快的CF卡會提高數位相機的拍攝效果,但實際套用當中一些中、低端的數位相機產品由於CCD感光器、使用的元器件,以及技術方面的原因,即使使用了更高速度的CF存儲卡,速度方面的優勢也很難體現出來。建議高端數位相機用戶可以考慮選擇高速的CF存儲卡,以加快存取速度,保證拍攝的效果。

在CF存儲卡中,不同廠商通常會採用一些專利技術,最佳化數位相機和存儲卡的讀寫速度,例如Lexar公司的寫加速技術(WA),通過在數位相機中採用寫加速技術(WA),能夠使數位相機擁有更快的傳輸速度,減少多餘的指令,尤其對於高解析度的數位相機,通過縮短拍攝高解析度圖像檔案的寫入速度,使連拍模式中的套用得到最佳化。

XD圖像卡

XD圖像卡是富士和奧林巴斯光學工業開發SM卡的後續產品,該卡的尺寸為20.0 x 25.0 x 1.7毫米大小,重量僅為3克重,也是目前最小最輕的存儲卡之一。

2003後富士和奧林巴斯推出的數位相機,全部採用xD存儲卡作為介質。xD-Picture Card的命名是以“eXtreme Digital”(尖端映像記憶技術)的縮寫。其讀出速度高達5MB/Sec、寫入速度高達 3MB/Sec(規格:64MB以上)。消耗電力僅25mW。

SM卡

SM(Smart Media)卡是由東芝公司在1995年11月發布的Flash Memory存貯卡,三星公司在1996年購買了生產和銷售許可,這兩家公司成為主要的SM卡廠商。SmartMedia卡也是市場上常見的微存貯卡,一度在MP3播放器上非常的流行。

SM卡的尺寸為37mm×45mm×0.76mm,由於SM卡本身沒有控制電路,而且由塑膠製成(被分成了許多薄片),因此SM卡的體積小非常輕薄,在2002年以前被廣泛套用於奧林巴斯和富士的數位相機。但由於SM卡的控制電路是集成在數碼產品當中(比如數位相機),這使得數位相機的兼容性容易受到影響。

市場上已很難看到它的存在了。

其他信息

存儲卡的用途

1. 用於數位相機上存儲照片。

2. 用於手機上存儲音樂、檔案、電影視頻。

3. 用於DV(數碼攝像機)上存儲視頻。

4. 用於GPS上用於存儲數據。

5. 用於工控上存儲程式軟體等。

6. 用於MP3、MP4、數碼錄音筆等。

注意事項

購買存儲卡還需要注意以下幾點:

1、兼容性

就像DIY電腦硬體一樣,存儲卡也存在兼容性的問題。不同品牌存儲卡與數位相機之間也存在一定的不兼容問題。主要表現在讀卡時間過長,存取速度較長,或者出現當機的現象。所以大家在購買存儲卡時一定要記清楚機器對應的存儲卡型號。親自帶機器去試是比較保險的做法。

2、包裝和外觀做工

要注意包裝的印刷質量是否清晰,有無防偽標籤,如果可以用800查詢真偽最好撥打下問問,最後再看卡的整體製造情況,是否有變形、凹凸、裂縫、卡的邊緣有無毛邊以及切角是否勻稱等問題。

3、保修時間

一般的雜牌也就是一年的質保,而像SANDISK這樣的大廠一般均提供5年的質保,所以在購買機器的時候一定要問清楚所購買存儲卡的保修時間,另外索要相關的發票收據也是必須的。 6.存儲卡是一種適合手機等等移動設備一般有1G.2G.4G.8G.16G.32G的。
