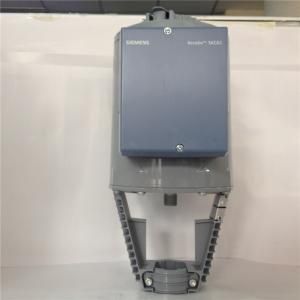

簡介
·工作電壓AC 24 V, 控制信號DC 0…10 V, 4… 20 mA 或0 ... 1000 Ω , 具有彈簧復位功能
· 線性或等比例流量特性的選擇
· 閥位反饋
· 行程較驗
· LED 狀況顯示
· 強制控制功能
· 有手動調節和位置指示功能
· 調節力量可達2800 N
· 直接安裝在閥門上，不需要調節
· 可通過附加輔助開關、閥桿加熱元件和機械行程逆變器來增強功能。
套用
用於西門子二通閥和三通閥VVF... 和VXF... 系列型號的閥門執行器，驅動行程為40 mm 。
SKC62實物分解圖 · 套用領域符合IEC 721-3-3 （國際電工委員會721-3-3規定） 3K5 類
· 環境溫度: −15 ... +55 °C
· 閥內介質溫度: −25 ... +220 °C
>220 ... 350 °C: 用於閥門的專用擴展
< 0 °C: 要求使用閥桿加熱元件ASZ6.5
功能
· 電動液壓執行器，不需要維護
· 通過泵、壓力缸和活塞開啟閥門
SKC62接線板說明 · 通過彈簧復位和旁通閥關閉閥門
· 有手動調節和位置指示功能
· SKC62... 具有彈簧復位功能，符合DIN 32730 標準
· 標準電子版：
– 控制信號的可選性(DC 0 ... 10 V / 4 ... 20 mA / 0 ... 1000 Ω)
– 流量特性的可選性(等比例/ 線性)
– 閥位反饋
SKC62實物分解圖 – 行程較驗
– LED 狀態 顯示
– 通過端子Z 的強制控制
技術
原理設計
SKC62原理圖 · 輸入信號Y 電壓增加：泵 (6) 推動儲油池(4) 中的液壓油到壓力腔(5) 中，因此會產生行程：閥桿(10) 收縮，閥頭(11) 打開 。
· 輸入信號Y 電壓減少：旁通閥 (8) 打開，允許液壓油通過復位彈簧(7)從壓力腔(5) 流回儲油池 (4) 中，閥桿(10) 伸長，閥頭(11) 關閉 。
· 輸入信號Y 電壓不變： 執行器和閥門保持在目前行程位置。
接線
接線圖 G0 工作電壓 AC 24 V 系統零線 (SN)
G 工作電壓AC 24 V 系統地線 (SP)
Y 控制信號 DC 0 ... 10 (30) V 或 DC 4 ... 20 mA
M 測量零線 (= G0)
U 位置顯示 DC 0 ... 10 V 或 DC 4 ... 20 mA
Z 強制輸入
彈簧復位
SKC62-西門子電動液壓執行器 SKC62執行器，出廠時設有彈簧復位功能，如果斷電或沒有控制信號時，彈簧復位使執行器回到«0%» 行程位置。
技術參數
| 額定推力： 額定衝程 斷電保護 防護等級 環境溫度 介質溫度 安裝位置 工作方式 位置反饋信號 | 2800N 40mm 有 IP54 -15°C...55°C 最大220°C 豎直到水平 電動液壓 DC0-10V/DC4-20mA |
常用型號概覽
| 型號 | 工作電壓 | 定位信號 | 安全關閉功能 | 運行時間 | 備註 |
| SKC62 | AC24V | DC0-10V DC4-20mA | 是(20s) | 120s開/20s關 | |
| SKC62U | 通過UL （美國電器質量標準）認證 | ||||
| SKC62UL | 通過UL （美國電器質量標準）認證 信號倒置，行程限制和開始點及工作範圍調節。 | ||||
| SKC60 | 否 | ||||
| SKC32.60 | AC230 | 三位 | 否 | 120s開/18s關 | |
| SKC32.61 | 是(18s) | ||||
| SKC82.60 | AC24 | 否 | |||
| SKC82.61 | 是(18s) | ||||
| SKC82.60U | 否 | 通過UL （美國電器質量標準）認證 | |||
| SKC82.61U | 是(18s) | 通過UL （美國電器質量標準） |
