T50無線遠程測控系統是處於用戶應用程式和感測器執行機構之間的一套完整的測控系統。
T50遠程測控模組T50遠程測控模組
系統可廣泛地套用於石油、煤礦、氣象、交通、電力、水利、農業、林業等行業的遙控、遙測、遙感、遙調等領域。是專用遠程測控設備的製造商和遠程控 制工程的集成商首選的平台型產品。
使用T50系統後,用戶只需關注主站的軟體管理部分和數據量採集的感測器及控制的執行機構部分,而無需為製作和組織系統的電路和通信花費時間。可有效提高工程的質量和進度。提高系統的可靠性。

系統功能

1、數據採集:包括開關量輸入、模擬量輸入、交流電測量、頻率測量等。
2、輸出控制:開關量輸出、繼電器輸出、模擬量輸出
3、實現與主站與分站的通信。
4、主動上傳數據,實現報警功能。

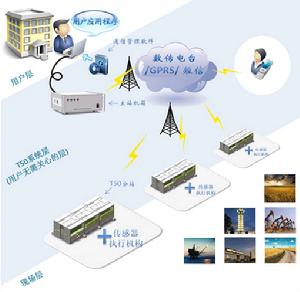

系統示意圖:

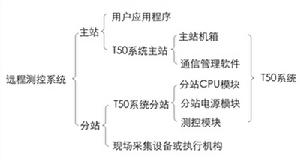

系統結構:

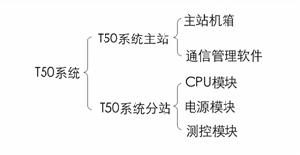

使用T50系統構建的遠程測控系統由兩部分組成:主站和分站。
1、主站由T50系統主站(通信管理軟體和主站通信模組)和用戶應用程式組成。
2、分站由T50系統分站(CPU模組、電源模組、測控模組)和現場的採集設備和執行機構組成。

系統配置:

T50系統的結構採用模組化設計,各種模組組合在一起就形成了T50系統,但模組和模組之間又是獨立的,用戶可以根據需要選擇系統的配置,下面是系統配置表:

數據採集方式 通信方式 傳輸距離 供電方式 IO種類/數量
輪詢 數傳電台(25W) 15Km~25Km 220V市電 開關量/128個
報警 數傳電台(15W) 10Km~15Km 24V直流 模擬量/32個
周期性主動上傳 數傳電台(5W) 1Km~3Km 太陽能電池 交流電
GPRS通信 GPRS網路 頻率
GSM通信 GSM網路

系統模組選型表:

系統結構 型號: 配置參數:
T50系統 主站 主站通信模組 T5091-21DH 數傳電台方式、功率25W、距離15~25km
T5091-21DM 數傳電台方式、功率15W、距離10~15km
T5091-21DL 數傳電台方式、功率5W、距離1~3km
T5091-G100 GPRS通信
T5091-G200 GSM通信
分站 cpu模組 T5001-21DH 數傳電台方式、功率25W、距離15~25km
T5001-21DM 數傳電台方式、功率15W、距離10~15km
T5001-21DL 數傳電台方式、功率5W、距離1~3km
T5001-G100 GPRS通信
T5001-G200 簡訊通信
電源模組 R5081-02AA 供電輸入為220V市電
R5081-02DA 供電輸入為24V直流
R5081-02SA 供電輸入為太陽能電池
測控模組 R5021-16DX DI 16*DC24V
R5022-12XR DO 12*繼電器
R5022-16DT DO 16*DC24V
R5023-14XR DI 8*DC24V DO 6*繼電器
R5023-16XT DI 8*DC24V DO 8*DC24V
R5031-08IV AI*8
R5034-03XX PM三相交流電 XX表示量程
R5035-01XX PM單相交流電 XX表示量程
R5036-13XR AI*8 DI*4 DO*5

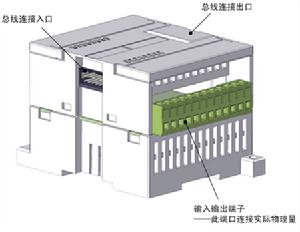

模組外觀:

擴展測控模組所有型號的外觀和接口功能大致相同。

模組功能:

完成模擬-數字AD轉換、數字-模擬DA轉換、數字輸入/輸出、交流電測量的輸入功能。

IO種類:

DC開關量、繼電器、模擬量

型號功能:

模組型號 名稱 功能
R5021-16XT 開關量I/O模組 16路DC24V輸入。
R5022-12XR 繼電器輸出 12路繼電器輸出,每路兩端子。
R5022-16XT 開關量I/O模組 16路電晶體開路輸出
R5023-14XR 繼電器混合 6路繼電器輸出,每路兩端子。8路DC24V輸入
R5023-16XT 開關量I/O模組 8路DC24V輸入,8路電晶體開路輸出
R5032-02IV 模擬量輸出 2路模擬量輸出。輸出範圍:0―20mA,4―20mA,0―10V
R5031-08IV 模擬量輸入 8路模擬量輸入。範圍+/-15mV―+/-2.5V 6擋電壓。+/-20MA電流。帶熱電偶測量。
R5034 交流電測量 壓量程:10―500V 6檔可選。電流量程:1―20A 4檔可選。可測:電壓、電流等10個參數
R5035- 交流電測量 電壓量程:10―500V 6檔可選。電流量程:1―20A 4檔可選。可測:電壓、電流等10個參數
R5036-13XR 混合 八路模擬量輸入(四路電壓輸入、四路電流輸入)、四路開關量輸入、五路開關量輸出(三路繼電器輸出、兩路電晶體輸出

模組描述:

T50系統分站的輸入輸出數量和種類是T50系統分站內所有測控模組的輸入輸出數量和種類之和。選擇不同數量和種類的測控模組T50系統的分站得到不同的輸入輸出的數量和種類。可以根據用戶需求進行配置。

配置實例:

例如,T50系統的分站配置了3個測控模組,分別是1個R5023-16DX、1個R5032-02IV、1個R5031-08IV。那么T50系統的分站的輸入輸出數量和種類為:8路開關量輸入、8路開關量輸出、2路模擬量輸出、8路模擬量輸入。
