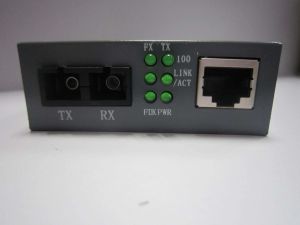

netlink單模光纖收發器

光纖收發器是一種用來將計算機網路的電信號轉換成光信號的光電信號轉換器，它的特點是光纖就可以同時進行光信號的傳送和接收，比雙纖收發器少用了一根光纖，從而將現有的光纖信息傳輸量提高了一倍HTB-1100S是10/100M自適應雙纖雙向單模光纖收發器，它完全符合IEEE802.3 10BaseT，IEEE802.3u 100BaseTX，100Base-FX標準。並已通過了信息產業部電信設備進網檢測，所有技術指標全部達到了入網標準HTB-1100S是單模單纖收發器單纖雙向收發器有1個RJ45接口和1個SC單芯接口，分別用來連線雙絞線和光纖。單纖收發器有6個LED指示燈：POWER、FX 100、TX 100、FX Link/Act、TX Link/Act、Fdx。

安裝和初始化

請按以下步驟安裝單纖雙向光纖收發器：
1、將光纖跳線或尾纖從同一根光纖兩端的光纖終端盒分別連線到對端光纖收發器的SC口。
2、將UTP跳線從網路設備連線到單纖收發器的RJ45接口，本收發器電口能自適應直通線或交叉線。
3、將電源適配器的DC插頭接到光纖收發器的DC插座上，再將電源適配器的AC插頭插入AC插座，接通電源，此時光纖收發器的POWER燈亮，其它指示燈先按自檢順序依次閃亮，自檢完成後將根據光纖收發器所檢測到與之對接網路設備的電口狀態來決定收發器電口的工作狀態。如果檢測不到對接設備（例如對接設備未開機等），收發器電口的狀態為自適應，即不確定，所以TX　LINK和TX　100指示燈均不亮。而光纖口因為已設定為100M全雙工狀態，所以FX　100和FX　FDX指示燈將亮。

LED指示燈

單纖雙向收發器有6個LED指示燈，它們顯示了收發器的工作狀態，根據LED所示，就能判斷出收發器是否工作正常和可能有什麼問題，從而能幫助找出故障。它們的作用分別如下所述：
PWR：燈亮表示DC5V電源適配器工作正常；
FX　100：燈亮表示光纖傳輸速率為100Mbps；
FX　Link/Act：燈常亮表示光纖鏈路連線正確；燈閃亮表示光纖中有數據在傳輸；
Fdx：燈亮表示光纖以全雙工方式傳輸數據；
TX　100：燈亮表示雙絞線傳輸速率為100Mbps；
燈不亮表示雙絞線傳輸速率為10Mbps；
TX　Link/Act：燈常亮表示雙絞線鏈路連線正確；燈閃亮表示雙絞線中有數據在傳輸。
