ABB i-bus® KNX簡介
ABBi-bus®KNX是一種已達到最高標準的智慧型型安裝系統，它面向未來和使用極其方便靈活。ABBi-bus®KNX可在辦公大樓、工廠和民用大樓中提供更多安全、提高工作效率和使用方便靈活。像照明、百葉窗和加熱功能可按用戶所需單獨調節，還有更多其它功能也容易安裝。從簡單到複雜ABBi-bus®KNX包括所有的套用範圍。
歐洲安裝匯流排(EIB，EuropeanInstallationBus)在亞洲稱為電氣安裝匯流排（ElectricalInstallationBus），是電氣布線領域使用範圍最廣的行業規範和產品標準。EIB標準的制定，不僅提高了人們的生活水準，更標誌著多家產品的兼容性和新舊產品的兼容性，使得用戶在使用時更加方便。
在EIB電氣安裝匯流排的標準上，ABB開發出一套自動開關、控制及監控系統—ABBi-bus®KNX智慧型安裝系統。系統的所有功能都通過一條匯流排來控制，可以完成照明、電動百葉窗、供暖系統和空調系統控制、負荷管理、指示、信號、操作控制及安保監控。該系統也可以與建築設施管理系統的其他系統相連線，套用範圍非常廣泛，適用於展覽館、銀行、商業及工業大廈、體育館、博物館、飛機場等不同的建築。
KNX是Konnex的縮寫。KNX技術是在20世紀90年代初期產生的，其前身是EIB、EHS和Batibus三種通信技術。1997年，為了進一步推動智慧型樓宇自動化系統的發展，這三個技術的國際組織決定聯合起來，共同開發一種符合EN50090標準的通用工業標準，並使之成為一種國際標準。1999年5月，歐洲三大匯流排協定EIB、BatiBus和EHSA合併成立了Konnex協會，提出了KNX協定。該協定以EIB為基礎，兼顧了BatiBus和EHSA的物理層規範，並吸收了BatiBus和EHSA中配置模式等優點。2004年末，在歐洲電氣技術標準化委員會（CENELEC）有關各國的努力下，歐洲標準EN50090被批准為ISO/IEC國際標準。2006年11月，KNX技術被正式批准為ISO/IEC14543-3x國際標準，其中包括雙絞線（TP）、電力線（PL）、無線通信（RF）和IP通信四種通信介質。從此，KNX技術就成為樓宇自動化領域唯一的開放式國際標準，並提供了完整的樓宇自動化解決方案。

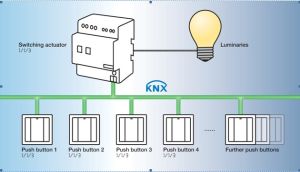

採用ABBi-bus®KNX系統後，電器設備的開關將不再像傳統方式那樣用面板開關直接對電源線進行分斷，而是由感測器（如面板按鈕）發出命令並通過兩芯匯流排傳送給驅動器。驅動器收到命令後加以執行。在以往的樓宇技術中，每個功能都有自己獨立的系統，產品的不兼容性造成了工程的複雜性，導致了電纜成本和人工的大量浪費。另外，由於供熱、百葉窗、照明等控制功能的實現都需單獨的外部感測器，造成了使用的不便。ABBi-bus®KNX系統使這些困擾工程的問題迎刃而解。該系統只需通過一根電纜就可以將整個系統全部連線起來，高效而經濟，使用時更顯得簡捷方便。依據客戶的需求，還可以隨時改變系統功能。
KNX 協會簡介：
KNXKNX協會是KNX技術的開發者和所有者，這項技術是目前世界上唯一的、開放式家庭和樓宇自動化控制的國際標準，適用於照明、百葉窗和各種安全系統的控制，可以套用於採暖、通風、空調、監視、異常情況報警、供水、能源計量和管理以及家用電器、音響設備的控制等領域。KNX技術配有開發工具，因此各製造商可以採用這項技術獨立開發產品。該技術支持雙絞線、電力線、射頻和乙太網等多種通信介質，可以使用不同的配置方式，包括系統方式、簡化方式和自動方式。KNX技術已被批准為歐洲標準（CENELECEN50090及CENEN13321-1）和國際標準（ISO/IEC14543-3）。KNX技術是在EIB、EHS和Batibus三項通信協定的基礎上發展起來的，前後已有15年的歷史。目前全世界有100多個會員公司生產近7000種經過認證的KNX產品，廣泛套用於不同的領域。KNX協會已經與世界上70多個國家的21000多個公司建立了合作關係。
/wiki/
可從以下地址下載圖形：/wiki/www.knx.org

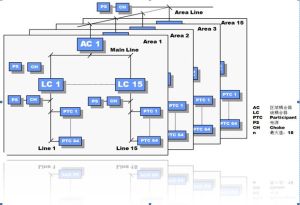

ABBi-bus®KNX 系統的基本結構
ABBi-bus®KNX系統結構的性能使系統可以單一使用，也可以綜合使用。系統的基本構成是線，多達64個ABBi-bus®KNX匯流排元件設備連線於匯流排，組成最小匯流排線路結構。線與線之間通過線路耦合器進行連線，15條線組成一個區域。通過15個區域耦合器，15個區域可以相互連線，從而構成一個完整的系統。ABBi-bus®KNX系統最多能夠支持14400個元件。一些匯流排元件還可以控制多達8個獨立的電路。
ABBi-bus®KNX系統的結構使得系統排列緊密、層次分明，且有利於將來對系統的進一步擴容，真正體現了KNX系統的靈活性，這是傳統的布線方式所無法比擬的。
系統結構ABB i-bus® KNX 系統優勢
採用ABBi-bus®KNX的電氣安裝系統有以下優勢
精良的製造工藝
全部產品產自德國，ABBi-bus®KNX系統產品延續了德國人一貫嚴謹的態度，精良的製造工藝，為該產品的質量提供了良好的保障。
低成本運行
ABBi-bus®KNX系統全部元件都通過一條匯流排連線，所有元件都可以相互交流信息。用戶可以根據實際需要將系統調節到最佳控制狀態，從而達到降低運行成本的目的。
i-bus 禁止線纜
節省了設計和安裝時間
ABBi-bus®KNX系統只需鋪設少許的電纜就可以構建一個完整的系統，可節省大量設計和安裝的時間和精力。
廣泛的適用性
用戶在使用ABBi-bus®KNX智慧型安裝系統時，如果想改變操作或功能，不必去改動布線，只需重新安排或補充匯流排元件、感測器和驅動器，就可以實現新的功能。
易安裝、易使用、易維護
ABBi-busEIB/KNX智慧型控制系統是基於KNX標準的分布匯流排系統，最大的優點在於其控制靈活、功能強大及系統的可塑性。選擇不同的模組化設備，通過積木式的不同組合就可以實現各種功能控制，內部模組使用DIN標準導軌安裝方便快捷，在檢測或更改時無需關閉系統電源就可拆換，改造和擴展就變得非常容易。
ABBi-busEIB/KNX智慧型控制系統通過EIB觸控螢幕中央控制電腦實現系統中所有模組的集中控制，在現場可使用智慧型面板任意控制，也可以根據需要鎖定面板的使用權以免他人誤操作。中央控制電腦可實現定時控制並且除了傳統的節假日星期外我們可以對一年365天的日出日落等進行自動控制。所有的控制模組表面都有應急按鈕可隨時進行應急操作同時不影響總體的程式。根據設計需求我們可以控制任意受控的區域，在需求變化時也可以任意更改，在不同的場景環境要求下我們也可以製作適宜的模式，這一切只需要通過操作中央控制電腦或是智慧型面板來設定，當然也可以編寫相應的程式，這一切並不需要對原有的任何迴路和設備進行更動。
ABBi-busEIB/KNX智慧型控制系統的擴展只是將新的模組接入匯流排並與其他模組無關，添加或更改也不用關閉系統供電器不影響原有系統的正常工作，然後根據需要從新設定相應的功能。

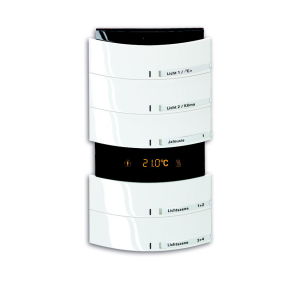

智慧型面板
具有可擴展性和兼容性
ABBi-bus®KNX系統把所有的元件方便地連線在匯流排上，擴展時只需把增加的元件和匯流排簡單地連線起來，免除了所有複雜的額外接線。此外，系統向上的兼容性使得系統可以與建築設施的其他管理系統相連線。ABBi-bus®KNX遵循EIB共同的標準，不同廠商的產品也可以套用於同一系統。
接口種類繁多
並不需第三方協定介入，大大提高了系統的開放性、穩定性，如與FUSBAS監控系統等的專用接口，與樓控的專用接口（EIB轉LONWORKS、BACNET等協定），與工控PLC的專用接口(EIB轉MODBUS、PROFIBUS等協定)以及轉OPC、TCP/IP等協定的接口。
8136觸控螢幕
