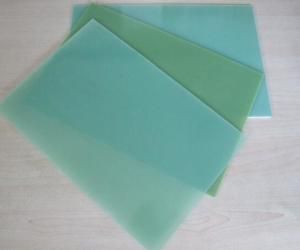

FR-4是一種耐燃材料等級的代號,所代表的意思是樹脂材料經過燃燒狀態必須能夠自行熄滅的一種材料規格,它不是一種材料名稱,而是一種材料等級,因此目前一般電路板所用的FR-4等級材料就有非常多的種類,但是多數都是以所謂的四功能(Tera-Function)的環氧樹脂加上填充劑(Filler)以及玻璃纖維所做出的複合材料。 FR-4環氧玻璃布層壓板,根據使用的用途不同,行業一般稱為:FR-4 Epoxy Glass Cloth、絕緣板、環氧板、環氧樹脂板、溴化環氧樹脂板、FR-4、玻璃纖維板、玻纖板、FR-4補強板、FPC補強板、柔性線路板補強板、FR-4環氧樹脂板、阻燃絕緣板、FR-4積層板、環氧板、FR-4光板、FR-4玻纖板、環氧玻璃布板、環氧玻璃布層壓板、線路板鑽孔墊板。主要技術特點及套用:電絕緣性能穩定、平整度好、表面光滑、無凹坑、厚度公差標準,適合套用於高性能電子絕緣要求的產品,如FPC補強板、PCB鑽孔墊板、玻纖介子、電位器碳膜印刷玻璃纖維板、精密遊星齒輪(晶片研磨)、精密測試板材、電氣(電器)設備絕緣撐條隔板、絕緣墊板、變壓器絕緣板、電機絕緣件、研磨齒輪、電子開關絕緣板等。

產品概述

FR-4是一種耐燃材料等級的代號,所代表的意思是樹脂材料經過燃燒狀態必須能夠自行熄滅的一種材料規格,它不是一種材料名稱,而是一種材料等級,因此目前一般電路板所用的FR-4等級材料就有非常多的種類,但是多數都是以所謂的四功能(Tera-Function)的環氧樹脂加上填充劑(Filler)以及玻璃纖維所做出的複合材料。

產品介紹

FR-4環氧玻璃布層壓板,根據使用的用途不同,行業一般稱為:FR-4 Epoxy Glass Cloth、絕緣板、環氧板、環氧樹脂板、溴化環氧樹脂板、FR-4、玻璃纖維板、玻纖板、FR-4補強板、FPC補強板、柔性線路板補強板、FR-4環氧樹脂板、阻燃絕緣板、FR-4積層板、環氧板、FR-4光板、FR-4玻纖板、環氧玻璃布板、環氧玻璃布層壓板、線路板鑽孔墊板。主要技術特點及套用:電絕緣性能穩定、平整度好、表面光滑、無凹坑、厚度公差標準,適合套用於高性能電子絕緣要求的產品,如FPC補強板、PCB鑽孔墊板、玻纖介子、電位器碳膜印刷玻璃纖維板、精密遊星齒輪(晶片研磨)、精密測試板材、電氣(電器)設備絕緣撐條隔板、絕緣墊板、變壓器絕緣板、電機絕緣件、研磨齒輪、電子開關絕緣板等。

協會簡介

NEMA 美國電氣製造商協會規定的一種材料標準,與之相對應的IEC國際電工委的標準為EPGC202,國內無與之完全對應的標準。

最接近的國內標準為3240環氧層壓玻璃布板,3240對應的IEC國際電工委的標準為EPGC201,而EPGC201和EPGC202之間只有阻燃性能的差別。所以可以簡單的認為FR-4是3240的增強阻燃性能的改進型產品。

性能特點

基本特性

垂直層向彎曲強度A:常態:E-1/150,150±5℃≥340Mpa

平行層向衝擊強度(簡支梁法):≥230KJ/m

浸水後絕緣電阻(D-24/23):≥5.0×108Ω

垂直層向電氣強度(於90±2℃變壓器油中,板厚1mm):≥14.2MV/m

平行層向擊穿電壓(於90±2℃變壓器油中):≥40KV

相對介電常數(50Hz):≤5.5

相對介電常數(1MHz):≤5.5

介質損耗因數(50Hz):≤0.04

介質損耗因數(1MHz):≤0.04

吸水性(D-24/23,板厚1.6mm):≤19mg

密度:1.70-1.90g/cm³

燃燒性:FV0

製程特性

(1)FR-4製程壓板熔點(203℃)

(2)高抗化性

(3)低損耗係數(Df 0.0025)

(4)穩定和低的介電常數(Dk 2.35)

(5)熱塑性材料

特點

FR-4環氧玻纖布基板,是以環氧樹脂作粘合劑,以電子級玻璃纖維布作增強材料的一類基板。它的粘結片和內芯薄型復銅板,是製作多層印製電路板的重要基材。

性能

環氧玻纖布基板的機械性能、尺寸穩定性、抗衝擊性、耐濕性能比紙基板高。它的電氣性能優良,工作溫度較高,本身性能受環境影響小。在加工工藝上,要比其他樹脂的玻纖布基板具有很大的優越性。這類產品主要用於雙面PCB ,用量很大。

套用

環氧玻纖布基板,套用最廣泛的產品型號為FR-4 ,由於電子產品安裝技術和PCB 技術發展需要,又出現高Tg 的FR-4 產品。
