DVD電源板概述

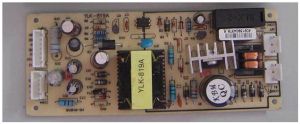

dvd電源板實物圖DVD電源板顧名思義是用於DVD的電源板，它相當於DVD開關的作用。電源板有著提供AD板、屏供電以及點亮燈管提供背光的作用。
DVD電源板主要器件
L1，EMI濾波，大於10mH；
Q1，13003功率三極體，IC=0.5A,VCE<5V時β>10；
T1，開關變壓器；
C7，5.5V輸出一次濾波電容，ESR<50mΩ；
L2，5.5V輸出濾波電感，6.8μH時大於3A，ESR<50mΩ；
C9，-5V輸出一次濾波電容，ESR<0.4Ω；
R5、R9、Z1，調整5.5V輸出精度，增加R9或減少R5可調高5.5V輸出；
DVD電源板參數
1、輸入電壓：90-265VAC，50/60Hz。
2、DVD電源板輸出電壓：5V、12V、-12V、-21V、3.3V、3.0V(燈絲)；其中5V最大輸出電流都可達2A以上，電壓誤差嚴格控制在1%以內，紋波不大於150mv。
3、高壓測試標準：初級對次級，在3.2KV、5mA、60s無擊穿。
4、話筒前置放大的放大倍數、混響的延遲時間可根據要求調節。
DVD電源板型號
1、型號:SJ-6891(UL認證已通過）
輸入：AC 90V-264V(50/60Hz)
輸出：多種輸出方式
尺寸：110×50×25MM
2、型號:SJ-6808-2(CCC)
輸入：AC 90V-250V(50/60Hz)
輸出：多種輸出方式
尺寸：124×45×25MM
3、型號:SJ-6808-1
輸入：AC 90V-264V(50/60Hz)
輸出：多種輸出方式
尺寸：121.5×42×25MM
4、型號:SJ-6867A
輸入：AC 90V-264V(50/60Hz)
輸出：多種輸出方式
尺寸：100×45×25MM
5、 型號:SJ-6807A
輸入：AC 90V-250V(50/60Hz)
輸出：多種輸出方式
尺寸：124×45×25MM
6、型號:sj-6859
輸入：AC 90V-264V(50/60Hz)
輸出：多種輸出方式
尺寸：100×93×28MM
7、 型號:SJ-6808
輸入：AC 100V-264V （50/60Hz）
輸出：多種輸出方式
尺寸：123.5×44.2×25 MM
