ZXE801高壓帶電顯示閉鎖裝置

企業介紹

西安置信電子有限公司是一家集工業電氣設備、工業測量儀表、電氣監控系統、智慧型電網設備、高壓一次設備智慧型化、配電自動化等的研發、生產、銷售為一體的綜合性高科技企業。公司產品廣泛套用於電力、機械、鐵路、通訊、化工、菸草等領域。公司成立於二00二年一月,總部位於陝西省西安市,在上海、成都、鄭州等城市設有分公司。

產品概述

西安置信電子有限公司的ZXE801高壓帶電顯示閉鎖裝置(以下簡稱為裝置)是根據電力系統“五防”要求設計的一種新型防止電氣誤操作的裝置。該裝置具有三相高壓帶電顯示、三相高壓帶電閉鎖、三相不平衡告警、系統失電告警、迴路自檢等諸多功能,適用於交流50/60Hz、額定電壓為6~550kV的GIS及其它敞開式的高壓電氣開關和輸電線路場合。
本裝置符合《DL/T538-2006高壓帶電顯示裝置》中華人民共和國電力行業標準的相關要求,並已在許昌開普電器檢測研究院“國家繼電保護及自動化設備質量監督檢驗中心”通過了全部型式試驗。

產品特點

本裝置適用於電容耦合的主迴路電壓檢出方式,能夠在帶電設備安全距離外檢測設備帶電情況,從而確保操作人員的安全。裝置可實現與電磁鎖、機械程式、微機程式鎖、微機閉鎖等防誤裝置配合實施強制閉鎖,是電氣設備和高壓輸電線路上防止電氣誤操作較理想的安全裝置。
l輸入、輸出迴路完全隔離絕緣;
l採用高可靠的濾波電路,靈敏度高、安全、穩定;
l寬範圍電源輸入,適用於不同的工作場合;
l具備手動自檢功能,可檢查裝置是否工作正常;
l具有告警檢測迴路,裝置運行過程中可實時確認高壓線路的工作狀態,以保證操作人員的安全;
l具備裝置失電告警輸出接點;
l專為GIS控制櫃設計,體積小巧,安裝方便,維護費用低,使用壽命長。

標準依據

l國家標準
《GB/T 7261-2008繼電保護和安全自動裝置基本試驗方法》
《DL/T 538-2006電力行業標準--高壓帶電顯示裝置》
l企業標準
《Q/ZX001-2010ZXE801高壓帶電顯示閉鎖裝置》

主要技術指標

額定輸入
l額定電壓6kV~500kV
l額定頻率50/60Hz
動作電壓
l無電的判定依據一次電壓≤15%額定電壓
l有電的判定依據一次電壓≥40%額定電壓
輸出接點l開出接點容量8A/250VAC、5A/30VDC(具體參數見8.5)
l動作壽命≥50000次l閉鎖回響時間≤1s
主要EMC指標l靜電放電抗擾度 Ⅳ級
l電快速瞬變脈衝群抗擾度 Ⅳ級
l浪涌抗擾度Ⅳ級
l阻尼振盪抗擾度 Ⅳ級

京滬高鐵李營站套用概況

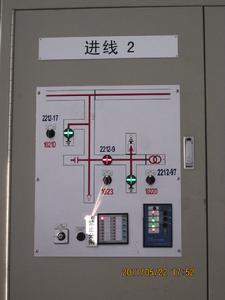

京滬高鐵李營牽引所GIS的配套套用

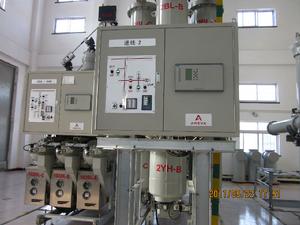

ZXE801在京滬高鐵李營牽引所220kVGIS的套用

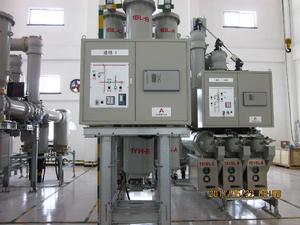

ZXE801在京滬高鐵李營牽引所的套用
