概況

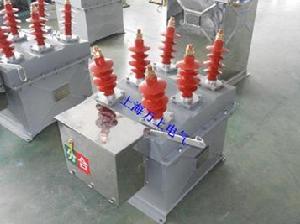

ZW32M-12型戶外高壓智慧型真空斷路器(以下簡稱斷路器)是三相交流50Hz，適用於額定電壓為7.2～12kV的戶外高壓開關設備。斷路器符合國標GB1984《高壓交流斷路器》及專業標準JB3855《3.6～40.5kV戶外交流高壓真空斷路器》和相關的IEC標準。常供工礦企業、發電廠以及變電站作電氣設備的控制和保護之用，並適用於頻繁操作的場所。斷路器具有多次開斷和快速重合閘的能力。
ZW32M-12型戶外高壓智慧型真空斷路器，是機電自主研發的一種綜合保護戶外智慧型開關。它主要由真空斷路器本體和控制器的及外置電壓互感器三大部分組成，三者通過航空插座及戶外密封電纜進行電氣連線，具有故障檢測功能，保護控制功能和通訊功能，能可靠判斷、檢測開關進、出線側的毫安級零序電流及相間短路故障電流，實現自動切除單相接地故障和相間短路故障。
斷路器採用永磁操動機構，斷路器機械壽命為3萬次,3萬次之內無需檢修、調整，實現了高可靠，長壽命。
性能特點：該型產品採用永磁操作機構進行操作；由於永磁操作機構由永磁體提供保持力，使開關保持在分合閘位置，其機械零件數量少、機械傳動鏈短，從而大大提高了開關的可靠性和機械壽命。
型號名稱
Z W 32 M – 12 / 630 – 20
Z:真空斷路器 W:戶外 32:產品設計序號 M為永磁機構或Y 12:額定電壓(kV) 630：額定電流(A) 20：額定短路開斷電流（kA）
使用環境條件
ZW8 a) 環境溫度不高於 + 45 ℃，不低於 – 30 ℃；
ZW32M-12型戶外高壓智慧型真空斷路器b) 空氣相對濕度：日平均值不大於95%，月平均值不大於90%；
飽和蒸汽壓：日平均值不大於2.2×10-3 MPa，月平均值不大於1.8×10-3 MPa；
在高濕度期溫度急降時，可能凝露；
c) 海拔高度不超過 1000 米；
d) 地震烈度不超過8級；
e) 無火災、爆炸、嚴重污穢、化學腐蝕以及劇烈震動的場所。
客戶如有其它特殊要求，可在訂貨時提出，我公司可給予最大滿足。
主要技術參數
4．1斷路器主要技術參數，見下表
序號
參數名稱
單位
數據
1
額定電壓
kV
12
2
額定絕緣水平
1min工頻耐壓
kV
42(極間，對地)；48（斷口）
額定雷電衝擊耐壓
kV
75(極間，對地)；85（斷口）
3
額定電流
A
630
4
額定短路開斷電流
kA
20
5
額定短路關合電流（峰值）
kA
50
6
額定短路開斷次數
次
30
7
額定熱穩定時間
s
4
9
機械壽命
次
30000
10
額定操作電壓輔助迴路額定電壓
V
220
11
額定操作順序
A
分-0.3s-合分-180s-合分
12
重量
KG
130
4.2 斷路器機械特性參數，見下表
4.3
序號
參數名稱
單位
數據
1
觸頭開距
mm
9±1
2
接觸行程
mm
2±0.5
3
三相合分閘同期性
ms
≤2
4
合閘觸頭彈跳時間
ms
≤2
6
額定短路開斷電流
kA
20
7
合閘觸頭接觸壓力
N
2000
8
平均分閘速度
m/s
1±0.2
9
平均合閘速度
m/s
0.6±0.2
10
分閘時間
ms
≤50
11
合閘時間
ms
≤75
12
每相主迴路電阻
μΩ
≤80
13
動、靜觸頭允許磨損厚度
mm
≤3
基本結構

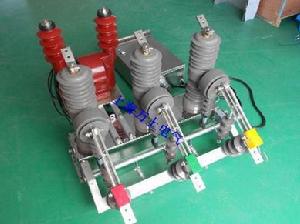

null 5.1 斷路器由斷路器本體、加裝電壓互感器和永磁控制箱三部分組成,斷路器本體結構採用操動機構和滅弧室上下布置的形式，斷路器本體內部結構圖見圖1
ZW32M-12型戶外高壓智慧型真空斷路器zw32永磁斷路器基本結構
1分閘彈簧 2輔助開關 3起吊裝置 4驅動拉桿 5永磁機構 6箱體
7接線盒 8接地標牌 9絕緣拉桿 10下絕緣筒 11導電夾 12真空滅弧室
13上絕緣筒 14上出線座 15電流互感器 16下出線座 17電壓互感器
圖1 斷路器內部結構圖
PT電壓互感器
電壓互感器
工作原理
6．1 滅弧原理
斷路器配用的真空滅弧室，具有極高的真空度，以真空作為滅弧和絕緣介質。當動、靜觸頭在操動機構作用下帶電分閘時，在觸頭間將會產生電弧；同時，由於觸頭的特殊結構，在觸頭間隙中產生出一定的縱向磁場，使真空電弧保持著擴散型，並維持低的電弧電壓。在電流自然過零時，殘留的離子、電子和金屬蒸汽在微秒數量級的時間內就可複合或凝聚在觸頭表面和禁止罩上，滅弧室斷口的介質絕緣強度很快被恢復，達到分斷的目的。
6．2 永磁機構工作原理
電動分、合閘：永磁操動機構動鐵芯動作，直接推動絕緣拉桿上下運動，完成合、分閘動作。動作完成後由永磁體提供的剩餘磁場力，保持合、分閘狀態。
手動分閘：拉動分閘手柄，手動脫扣軸向下帶動動鐵芯動作完成分閘操作。
調試與安裝
斷路器的調試和操作中的各項工作應由受過專門訓練、詳細了解本開關性能的專業人員進行，工作中必須考慮相應的保護和預防措施。
7．1 準備工作（在一次迴路通電之前進行）
7.1.1斷路器開箱後，應檢查固定真空滅弧室的絕緣筒有無破裂，產品銘牌、合格證是否與訂貨單相符，裝箱清單是否與實物相符，確信完好無誤後再清理表面灰塵污垢。然後用工頻耐壓法檢查真空滅弧室的真空度（工頻耐壓法檢測）。
7.1.2運行前的檢查
斷路器在投入運行之前，必須仔細核對各操作元件的額定電壓（或電流）與實際情況是否相符，給控制部分接通電源（電源電壓根據訂貨要求），檢驗儲能指示燈是否在10秒時間內點亮，機構每次上電，均有10秒種的蜂鳴器的報警聲，必須要在上電的報警聲停止後方可進行分合閘動作。
7.2 維護
必須要由專業的設備維護人員進行如下的定期維護。
7.2.1檢查斷路器的各安裝螺釘是否鬆動，如有鬆動進行加固；
7.2.2由經過培訓的專業人員檢測超程和開距，將各相的參數調整到表2要求；
7.2.3重新調整超行程之後的斷路器在使用前必須重新檢測合閘狀態下上下出線間的迴路電阻，要求迴路電阻值必須符合表2要求；
7.2.4使用機械特性測試儀測量斷路器的機械特性符合表2要求。
7.2.5使用前對斷路器重新進行一次迴路的耐壓檢驗。分別按照表1要求進行連線埠、相間、對地的檢測。
7.2.6真空滅弧室在使用20年或達到技術參數表中規定的短路電流開斷次數或電壽命後即需更換。
7.2.7蓄電池的使用和維護
產品的備用蓄電池是2節12V7AH免維修蓄電池。在產品正常使用時，插上交流電源，一邊對產品提供電源，一邊對蓄電池充電。在交流電源失去後，本產品在5分鐘後自動關閉備用電池開關，這時，如果要使用，按下調試按鈕保持1秒即可工作。
每年對蓄電池必須檢查一次，如果蓄電池電壓低於12V，必須立即更換。蓄電池的型號為：日本YUASA公司的NP7-12/12V 7AH，或其他公司相同性能，相同容量的蓄電池。每3年對蓄電池必須更換一次。
7.3安裝示意圖
zw32-12永磁真空斷路器單桿安裝
單桿安裝
1、抱箍 2、安全螺栓 3、水泥電線桿 4、安裝架 5、斷路器
雙桿安裝
zw32m-12永磁斷路器雙桿安裝
7．4安裝尺寸
外形及安裝尺寸圖
zw32m-12斷路器外形安裝尺寸
運輸與儲存
8.1 斷路器在運輸時必須整台裝入封閉的包裝箱內並予以可靠的固定，運輸時不可側放、倒放。
8.2 應在乾燥的室內進行產品的裝箱或開箱，並核對產品和零部件是否完整、是否與裝箱單相符。
8.3 斷路器應存放在乾燥、通風、防潮、防震、無有害氣體侵蝕的室內，長期存放時應在傳動部分塗上潤滑油脂，並定期檢查環境是否符合要求。
隨機檔案
a) 產品合格證；
b) 安裝使用說明書；
c) 斷路器接線圖。
十、訂貨須知
用戶在訂貨時應註明：
d) 斷路器的型號、名稱及對控制箱內配置的要求；
e) 斷路器的額定電壓、額定電流和額定短路開斷電流和額定操作電壓；
f) 互感器變比、精度及數量；
g) 所需備品、備件的名稱和數量；
h) 其他特殊要求。
