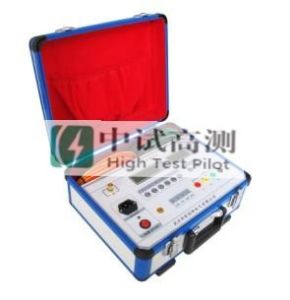

產品簡介
變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關後，必不可少的試驗項目。通過測量變壓器繞組的直流電阻，可以檢查出引線的焊接或連線質量，繞組有無匝間短路或開路，以及分接開關的接觸是否良好等情況。在以前對直阻的測量均採用QJ44雙臂電橋來測量，而這類電橋的測量電流為毫安級，測量起來時間需要很長，而且精度也較低。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，本公司開發了ZSZY-2A直流電阻快速測試儀。本產品是取代直流單、雙臂電橋的高精度換代產品。儀器採用了先進的開關電源技術，其測量速度比電橋快一百多倍，顯示部分由四位半LCD液晶顯示測量結果，三位半LCD液晶顯示環境溫度或測試電流值，克服了其它同類產品由LED顯示值在陽光下不便讀數的缺點，同時具備了自動消弧功能。本儀器具有測速快、精度高、顯示直觀、抗干擾能力強、體積小、耗電省、測試數據穩定可靠、不受人為因素影響等優點。儀器內裝可充電電池組(12V)，交直流兩用，便於現場及野外測試。
本產品符合DLT 845.3-2004《電阻測量裝置通用技術條件 第3部分直流電阻測試儀》的要求。
產品別名
直流電阻快速測試儀、變壓器直流電阻測試儀、變壓器直阻速測儀、變壓器直阻快速測試儀、感性負載直流電阻速測儀、感性負載直流電阻快速測試儀、感性負載直流電阻測試儀產品特點
1、測試速度快：本儀器最大輸出充電電流可達1A，測量時能有效地補償大電感設備電流慣性，加速了鐵芯飽和從而縮短了充電時間，提高了測試速度，比傳統儀器單、雙臂電橋快幾百倍2、準確度高：本儀器除了採用先進的四端子測量法外，而且還採用先進的恆流電源技術，使得對感性負載充電電流保持在一個相對的穩定值，抗感能力穩定，抗干擾能力強，進而保證了測量準確度。並且採用國外進口優質元器件，測量結果準確度高，重複性好
3、測量範圍廣：電阻測量範圍為1μΩ～2KΩ，量程廣
4、交直流兩用：本儀器內附可充電電池組，交直流供電，攜帶型設計，使用、攜帶方便
產品參數
1、使用條件：環境溫度：0℃～40℃
相對溫度：≤85%
2、測量範圍：
本機共設定六檔量程，分別為：
1μΩ～20mΩ
20mΩ～200mΩ
0.2Ω～2Ω
2Ω～20Ω
20Ω～200Ω
200Ω～2kΩ
3、測量精度：0.2級
4、最高解析度：1μΩ
5、恆流源：
1A(1μΩ～20mΩ、20mΩ～200mΩ、0.2Ω～2Ω)
100mA(2Ω～20Ω)
10mA(20Ω～200Ω)
1mA(200Ω～2kΩ)
6、工作電壓：
直流：11V～14V
交流：220V
7、功耗：≤15W
8、外形尺寸：365×330×180mm3
9、重量：5kg(含測試鉗和測試線)
