產品介紹
上海東隆閥門ZSFU預作用報警閥組是將火災自動探測報警技術
產品工作原理

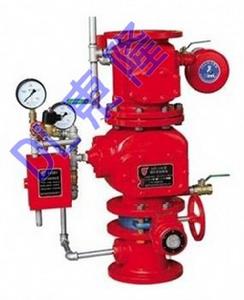

ZSFU預作用報警閥組是由雨淋閥和濕式報警閥上下串接而成，雨淋閥位於供水側，濕式報警閥位於系統側而成為預作用閥組。系統由預作用閥、水力警鈴、壓力開關、空壓機、空氣維護裝置、信號蝶閥等組成，安裝閉式灑水噴頭，並以常用的探測系統作為報警和啟動的裝置。其動作原理：一旦發生火災，安裝在保護區感溫感煙火災探測器發出火災報等信號。火災報警控制器或消防控制中心，接到報警信號後發出指令打開雨淋閥上電磁閥，使雨淋閥開啟，壓力水流進系統側管網，變成濕式噴水系統，同時水力警鈴發出報苦，壓力開關動作反饋給控制中心顯示管路已充水，並啟動消防泵。此時管道上安裝閉式灑水噴頭尚未釋放，不會噴水。人尚可主動地經主管人員採取適當行動將火撲滅，避免噴頭動作水漬造成的損失。如果火災控制不住繼續發展，致使閉式噴頭玻璃球動作噴水，水泵自動啟動。火災撲滅後，應將電磁閥關閉，使雨淋閥關閉，並排除管中的水使系統充氣壓力保持在0.03-0.05MPa範圍內，恢復準工作狀態。
產品安裝
①系統的主供水信號蝶閥、雨淋閥、濕式報警閥等應集中垂直安裝在被保護區附近的控制室內，該控制室的溫度不宜低於40℃，以免因低溫隔膜腔內水冰凍而使整個系統失靈。②安裝時，將隔膜雨淋閥組且於水源管道法蘭，放入密封墊，擰緊法蘭螺栓後，在隔膜雨淋閥出水口上放入密封墊，安裝規格相同90°彎度，擰緊螺栓。然後再與系統管網連線。在濕式報警閥上口直管段開-孔接3/4"管，與由低氣壓開關、空壓機、電接點壓力表等空氣維護裝工相連線。
③將系統放水閥，電磁閥，手動快開閥，水力警鈴，補水漏斗等排水處均應設，地漏將排出水分別流入下水道。
④將雨淋閥上壓力開關、電磁閥、信號蝶閥引出線及空氣維護裝上低氣壓開關，電接點壓力表引出線分別與消防控制中心線路相接。
⑤水力警鈴安裝在雨淋閥附近或公共通道，值班室，管徑為20mm，報警管道的長度應小於20m，距報苦閥高度不應大於5米。
⑥安裝完畢，將雨淋閥殺不過防復位手輪轉至防復位鎖止位置，手輪上紅點對準標牌上鎖止位，使系統處於準工作狀態。
北瑞預作用報警閥調試：
①預作用閥組裝里全部按規範要求安裝完畢後，方可進行調試，向系統供水，使雨淋閥處於準工作狀態，關閉下球閥開啟上球閥，向補水漏斗供水，至濕式報警閥接口止，開啟空壓機，向系統供氣，充氣壓力一般為0.01-0.03MPa範圍內，充氣量不小於0.15m3/min。
②開啟電磁閥或打開手動快開閥、隔膜腔泄壓，雨淋閥開啟，使系統側充水變為濕式系統，同時水力答鈴發出聲報等，壓力開關發出電信號。試驗水流指示器，可打開末端試水裝置，水流動後，推動漿片發出動作信號至消防控制中心。試驗後，關閉電磁閥或手動閥，防復位鎖止機構按順時針旋轉90度至復位位置，讓雨淋閥自動復位後，再將手輪逆時針旋轉90度到鎖止位，使雨淋閥處於準工作狀態。開啟濕式報警閥上放水閥將系統側水放掉，至報警閥瓣上剩有餘水，立即關閉放水閥，使系統變為乾式，然後開啟空壓機，向管路充氣，是整個系統處於準工作狀態。
產品維護
系統投入正常運行後，管理人員必須日常監督檢測。每月進行一次報警試驗，可打開試警鈴球閥，水力警鈴和壓力開關應動作，發現問題，可檢查過濾器，排除故障。每季進行一次綜合功能試驗。按4.2.2條進行試驗。發現系統氣壓不能保持在規定範圍內，就會發出故障報警信號，檢查管路泄漏或損壞，採取措施進行排除。對系統裝配的過濾器要經常進行清洗。產品尺寸規格
型號規格 | 額定工作壓力（MPa） | 公稱通徑 | 法蘭外徑（mm） | 法蘭螺孔中徑（mm） | 螺孔數和孔徑（mm） |
ZSFU100 | 1.2 | DN100 | 220 | 180 | 8xφ18 |
ZSFU150 | DN150 | 285 | 240 | 8xφ22 | |
ZSFU200 | DN200 | 340 | 295 | 12xφ22 |
