功能概述

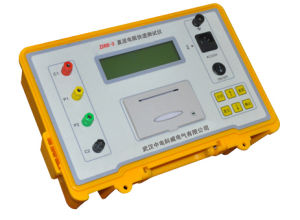

ZDRB系列直流電阻快速測試儀（微歐計）是取代直流單、雙臂電橋的高精度換代產品。是測量電力變壓器及大型電機等各種感性負載電阻及低壓開關接觸電阻、電線電纜或焊縫接口電阻的理想儀器，其測量速度比電橋快一百多倍。儀器內裝可充電電池組，交、直流兩用，便於現場及野外測試。
測量變壓器繞組的直流電阻是一個很重要的試驗項目，在《電力設備試驗規程》中，其次序排在變壓器試驗項目的第二位，《規程》規定在變壓器交接、大修、小修、變更分接頭位置、故障檢查及預試等，必須測量變壓器繞組的直流電阻，其目的是：
1.檢查繞組內部導線和引線的焊接質量；
2.檢查分接開關各個位置接觸是否良好；
3.檢查繞組或引出線有無折斷處；
4.檢查並聯支路的正確性，是否存在由幾條並聯導線繞成的繞組發生一處或幾處斷線的情況；
5.檢查層、匝間有無短路的現象。
產品別名
直阻儀、直流電阻、電阻測試儀、變壓器電阻、開關接觸電阻、微歐計
採用標準
DL/T845.3-2004《電阻測量裝置通技術條件第3部分:直流電阻測試儀》
DL/T596-2005《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》
GB4793-1984《電子測量儀器安全要求》
GB191《包裝貯運標誌》
GB/T.311-1997《高壓輸變電設備的絕緣與配合》
產品優勢
1．本儀器界面設計採用微機控制,大螢幕背光漢字液晶屏顯示,操作簡便。2．顯示清晰人機互動界面友好，測量過程及儀器工作狀態提示明確充分，不需操作人員記憶過多的規程。
3．採用電流源線性補償技術,測試穩定、測量精度高、速度快，提高了測量效率，減輕了操作人員的工作強度。
4．技術上採用“四端”測量,消除引線電阻與接觸引起的測量誤差。
5．有過壓防護功能,能防反電動勢衝擊。
6．交直流兩用，體積小、重量輕、攜帶方便。
技術參數
型號參數 ZDRB-3 ZDRB-5
測量範圍 0-2kΩ 0-2kΩ
測試電流 3A(20mΩ～2Ω)；
解析度 1μΩ(20mΩ檔)；10μΩ(200mΩ檔)；0.1mΩ(2Ω檔)；1mΩ(20Ω檔)；10mΩ(200Ω檔)；0.1Ω(2000Ω檔)
準確度 正負0.2%±2個字
工作電源 14.8V/2.2Ah鋰離子可充電電池；AC220V50Hz(±10%)
耐壓 AC1.5kV50Hz1min
工作溫度與濕度 0℃～40℃；≤85%RH
尺寸 350mm(L)×260mm(W)×140mm(D)
重量 約3kg
整機功耗 ≤30W
