ZA型化工流程泵

ZA型化工流程泵概述

ZA型化工流程泵為為單級、臥式徑向部分蝸殼泵，泵體為腳支撐。單吸徑向葉輪，軸向吸入，徑向排出。根據使用條件，採用前、後磨損環及平衡孔進行水力平衡。填料箱具有冷卻或加熱管接頭。軸封採用填料密封，也可以採用單端面或雙端面機械密封，並配有冷卻， 沖洗或密封系統。適合於輸送中性或腐蝕性、清潔或含有固體顆粒、低溫或高溫的液體介質，工作壓力：最高2.5Mpa;工作介質溫度：-70℃-180℃。

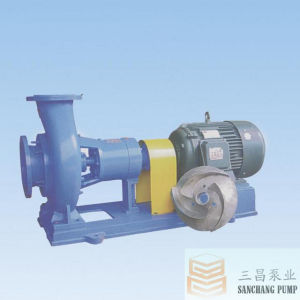

ZA型化工流程泵

ZA型化工流程泵參數範圍

最大流量：2000m3/h
最高揚程：160m;
轉速：1450r/min 、2900r/min;

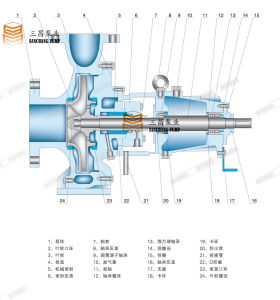

ZA型化工流程泵結構特點介紹

該類型的化工流程是採用的標準管路按API規範設計。葉輪可用閉式、半開式、開式三種。可輸送清潔，含顆粒，含少量氣體介質。也可輸送高溫、低溫、強腐蝕介質。葉輪設有平衡孔加耐腐環，平衡軸向力。泵體和軸承架用中間連線段連線。根據不同的工況條件，中間連線段可採用不同的材質，避免輸送強腐蝕介質時軸承架、軸承嚴重腐蝕。同時中間連線段設有水冷腔，通冷卻循環水，阻隔高溫介質將高溫傳到軸承上。密封形式可採用填料密封，單、雙端面機械密封，集裝式單端面機械密封。根據不同情況和用戶對冷卻與沖洗要求，密封可按API682設計規範從案中選用。軸承架設計有空冷散熱片、風冷風扇、水冷腔三種形式，用戶可根據使用工況選用。軸承由油環從油箱裡濺稀油潤滑。油箱內的油由水冷腔的水冷卻，軸承內的熱由冷水帶走，以保證軸承隨時處於正常工作狀態。根據介質溫度和壓力等情況，支撐形式採用中心支撐和腳架支撐。吸入及排出法蘭的額定壓力等級相同。

ZA型化工流程泵
