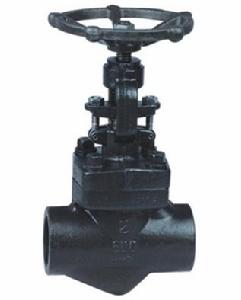

鍛鋼焊接閘閥概述
鍛鋼焊接閘閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連線,纏繞式墊片(316夾柔性石墨製造)密封.客戶有特殊要求時也可採用金屬環連線.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連線,全焊密封.客戶有特殊要求時也可採用透焊連線.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連線,內壓自密環密封.
鍛鋼焊接閘閥標準材質細表
序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
A105 | F22 | F304(L) | F316(L) | ||
1 | 閥體 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 閥座 | A276420 | A276304 | A276304(L) | A276316(L) |
3 | 閘板 | A182F430&410 | A182F304 | A182F304(L) | A182F316(L) |
4 | 閥桿 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
5 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
6 | 閥蓋 | A105 | A276f304 | A276F304(L) | A276F316(L) |
7 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
8 | 銷釘 | A276420 | A276 304 | ||
9 | 填料壓套 | A276410 | A182F304(L) | A182F316(L) | |
10 | 活節螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
11 | 填料壓板 | A105 | A182F11 | A182F304(L) | A182F316(L) |
12 | 螺母 | A1942H | A1944 | A1948 | A1948M |
13 | 閥桿螺母 | A276420 | |||
14 | 鎖緊螺母 | A1942H | A1944 | A1948 | A1948M |
15 | 銘牌 | SS | |||
16 | 手輪 | A197 | |||
17 | 墊片 | A473431 | |||
18 | 填料 | 柔性石墨 | PTFE | ||
焊接閘閥適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
