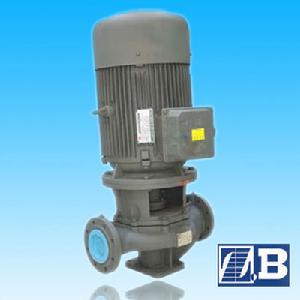

YG型管道離心泵

YG型管道離心泵，是新一代節能、環保立式離心泵，同時根據使用溫度、介質等不同在ISG型基礎上派聲生出適用熱水IRG。

YG型管道離心泵概述：

YG型管道離心泵

YG型立式單級單吸管道離心泵，是自行研究開發的新一代節能、環保立式離心泵，同時根據使用溫度、介質等不同在ISG型基礎上派聲生出適用熱水IRG。該系列管道離心泵性能優、可靠性高、壽命長、結構合理、 外形美觀，具有行業領先水平。

參數範圍：

流量Q 1.1～2000m/h
揚程H 7～153m

部分參數表：

型號	流量	揚程 (m)	效率 (%)	轉速 (r/min)	電機功率 (kw)
(m/h)	(L/s)
15-80	1.1 1.5 2.0	0.30 0.42 0.55	8.5 8.0 7.0	26 34 34	2800	0.18
20-110	1.8 2.5 3.3	0.50 0.69 0.91	16.0 15.0 13.5	25 34 35	2800	0.37
20-125	1.8 2.5 3.3	0.50 0.69 0.91	21.0 20.0 18.6	28 35 34	2800	0.75
20-160	1.8 2.5 3.3	0.50 0.69 0.91	33 32 30	19 25 23	2800	1.5
25-110	2.8 4.0 5.2	0.78 1.11 1.44	16.0 15.0 13.5	34 42 41	2900	0.55
25-125	2.8 4.0 5.2	0.78 1.11 1.44	20.6 20.0 18.0	28 36 35	2900	0.75
25-125A	2.5 3.6 4.6	0.69 1.00 1.28	17.0 16.0 14.4	29 35 31	2900	0.75

型號意義：

YG 50 – 160 （I）A (B)
YG——立式單級單吸管道離心泵
50——泵進出口直徑50mm
160——葉輪名義外徑160mm
(I)——流量分類
A——葉輪經第一次切割 （B）——葉輪經第二次切

用途：

YG型立式單級單吸管道離心泵供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃~+120℃。

產品特點：

運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
故障率低：結構簡單合理，關鍵部分採用國際一流品質；配套，整機無故障工作時間大大提高。
維修方便：更換密封、軸承，簡易方便。
占地更省：出口可向左、向右、向上三個方向，便於管道布置安裝，節省空間。

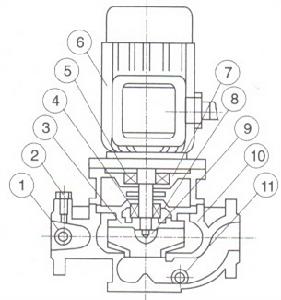

結構說明

1、取壓閥 2、排氣閥 3、葉輪 4、機械密封 5、軸承
6、電機 7、聯體座 8、泵蓋 9、葉輪螺母 10、泵體 11、放水閥

工作條件：

1、 吸入壓力≤1．6MPa，或管道油泵系統最高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請註明系統工作壓力。管道油泵系統工作壓力大於1．6MPa時應 在訂貨時另行提出，以便在製造時泵的過流部分和聯接部分採用鑄鋼材料。
2、 環境溫度<40℃，相對濕度<95%。
3、 管道離心油泵所輸送介質中固體顆粒體積含量不超過單位體積的0．1%，粒度<0．2mm。
4、 註：如使用介質為帶有細小顆粒，請在訂貨時註明，以便廠家採用耐磨式機械密封。
